7.3.
HAUPTPLATINE WECHSELN
Verletzungsgefahr:
Vor dem Wechseln der Hauptplatine, Wohnraum-
lüftungsgerät allpolig vom Stromnetz trennen,
sonst kann es zu Verletzungen kommen.
1

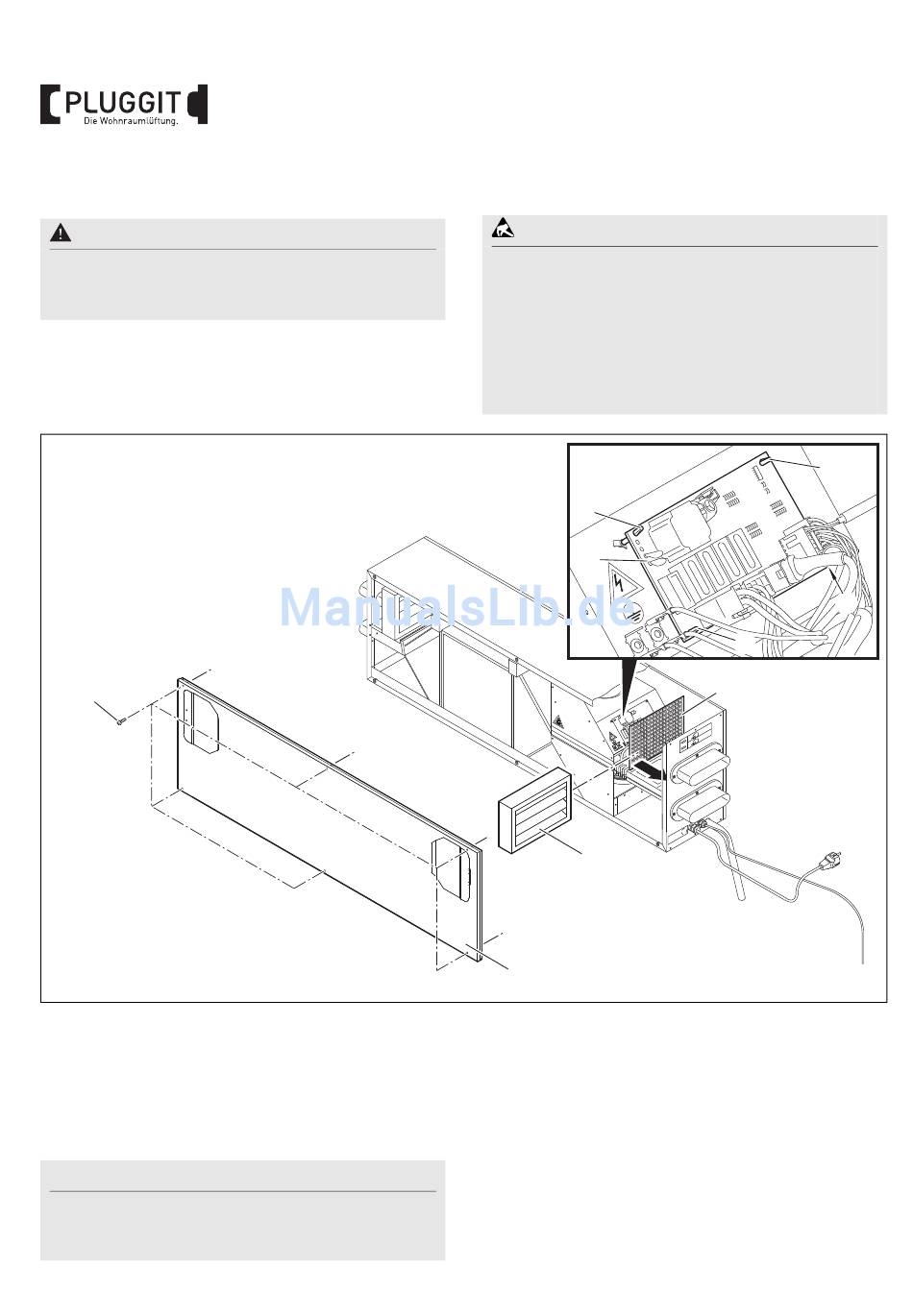

1. Schrauben (1) herausdrehen und Abdeckung (2) ab-
nehmen.
2. Filter (3) entfernen.
3. Schutzgitter (4) wegklappen.
4. Alle Stecker der Hauptplatine (5) abziehen.
Hinweis:
Platzierung der Stecker merken, da sie beim Einbau
wieder an den gleichen Platz eingesteckt werden
müssen.
38
BIA Avent R100
Sachschäden:
Beim Wechsel der Hauptplatine muss diese vor
elektrostatischer Entladung geschützt werden,
sonst kann es zu Beschädigungen kommen. Aufla-
dung des Körpers vermeiden, z. B. durch Ableiten
und Erden des Körpers. Schnelle Entladungen ver-
meiden, z. B. vorhandene elektrische Ladung
langsam über einen großen elektrischen Wider-
stand abfließen lassen.
6
5
3
2
5. Hauptplatine (5) von Haltern (6) lösen und wechseln.
6. Der Einbau erfolgt in umgekehrter Reihenfolge.
Schaltplan siehe Seite 18.
6
6
6
4
