7. REPARATUR (FACHPERSONAL)
Warnhinweis:
Alle Reparaturen am Wohnraumlüftungsgerät
dürfen nur von qualifiziertem Fachpersonal durch-
geführt werden, sonst kann es zu Verletzungen
oder Beschädigungen kommen.
7.1.
VENTILATOREN REINIGEN/WECHSELN
Verletzungsgefahr:
Vor dem Wechseln der Ventilatoren, Wohnraumlüf-
tungsgerät allpolig vom Stromnetz trennen, sonst
kann es zu Verletzungen kommen.
1

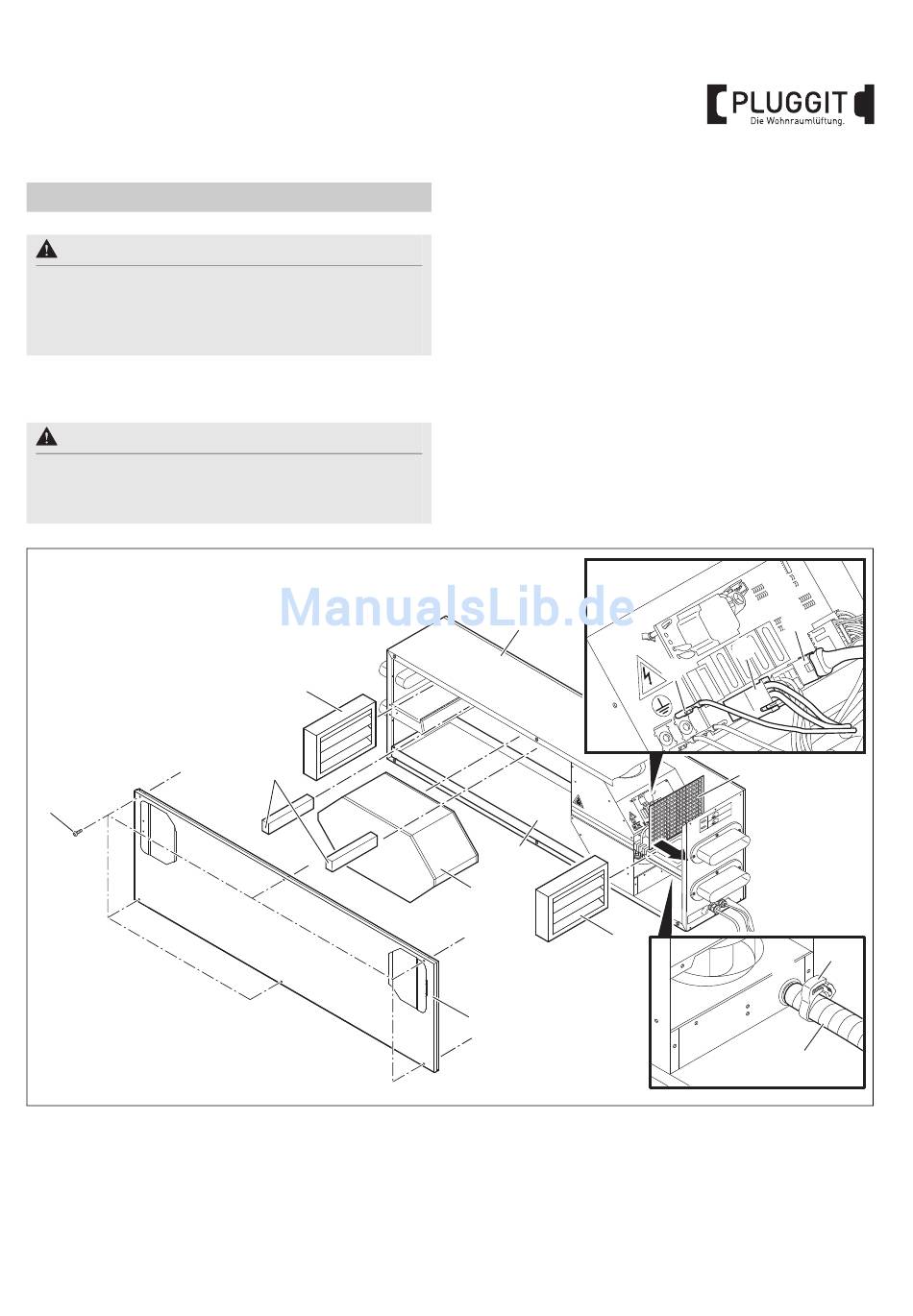

1. Schrauben (1) herausdrehen und Abdeckung (2) ab-
nehmen.
2. Schaumisolierstücke (3) herausziehen,
Wärmetauscher (4) anheben und herausnehmen.
3. Filter (5) entfernen.
4. Schutzgitter (6) wegklappen.
5
3
13
12
4
5
2
5. Stecker (7), (8) und (9) abziehen.
6. Schlauchklemme (10) entfernen und
Kondensatleitung (11) lösen.
7. Komplettes Ventilatormodul mit Kondensatwanne (12)
aus dem Gehäuse (13) herausziehen.
9
8
7
6
r a
ir
o o
td
ft
O u
n lu
ß e
ir
A u
t a
u s
h a
E x
ft
rt lu
F o
e l
a b
tz -K
le
a b
s a
n C
Z u
ti o
O p
10
11
M+P-26A-0679
35
BIA Avent R100
