20

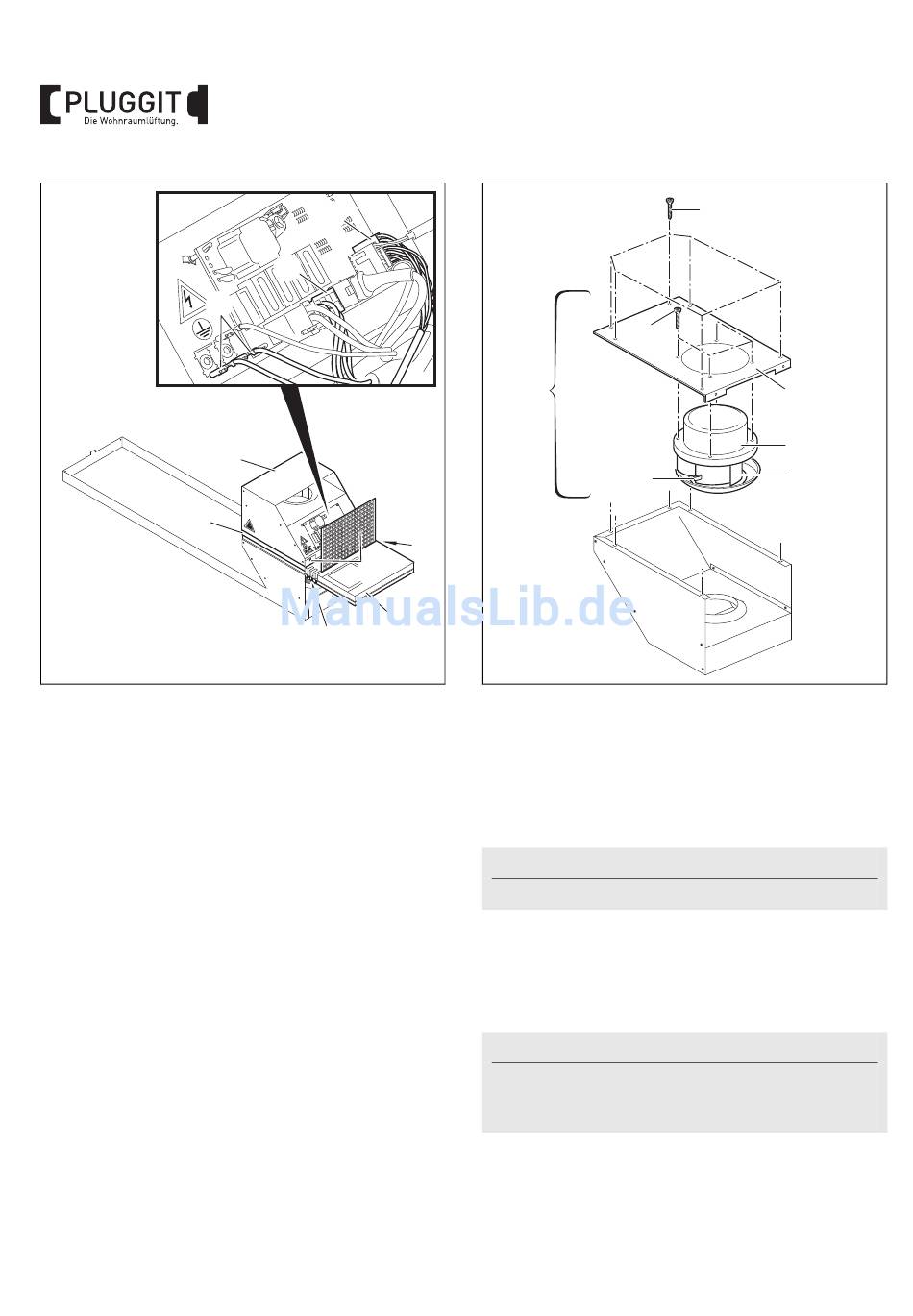

8. Schrauben (14) herausdrehen und Modul (15) entfernen.
9. Stecker (16), (17) und (18) abziehen.
10. Oberes Ventilatorgehäuse (19) abnehmen und
Isolierplatte (20) entfernen.
36
BIA Avent R100
17
16
18
19
14
14
M+P-26A-0680
22
14
15
11. Schrauben (21) herausdrehen und gesamte
Ventilatoreinheit (22) abnehmen.
12. Schrauben (23) herausdrehen und Abdeckung (24) ab-
nehmen.
13. Bei Reinigung der Ventilatoren, Ventilatorflügel (25) mit
Druckluft oder Bürste reinigen.
Hinweis:
Auswuchtgewicht (26) nicht entfernen.
14. Bei defekten Ventilatoren, Kabel der Ventilatoren vom
Stecker (16) oder (17) abziehen und Ventilator (27)
wechseln.
15. Der Einbau erfolgt in umgekehrter Reihenfolge.
Hinweis:
Die Schaumisolierstücke (3) müssen beim Einbau dicht
mit der Rückwand des Wohnraumlüftungsgeräts ab-
schließen.
21
23
24
27
25
26
M+P-26A-0681
