Pluggit Avent AR100 Betriebs Und Installationsanleitung Seite 8

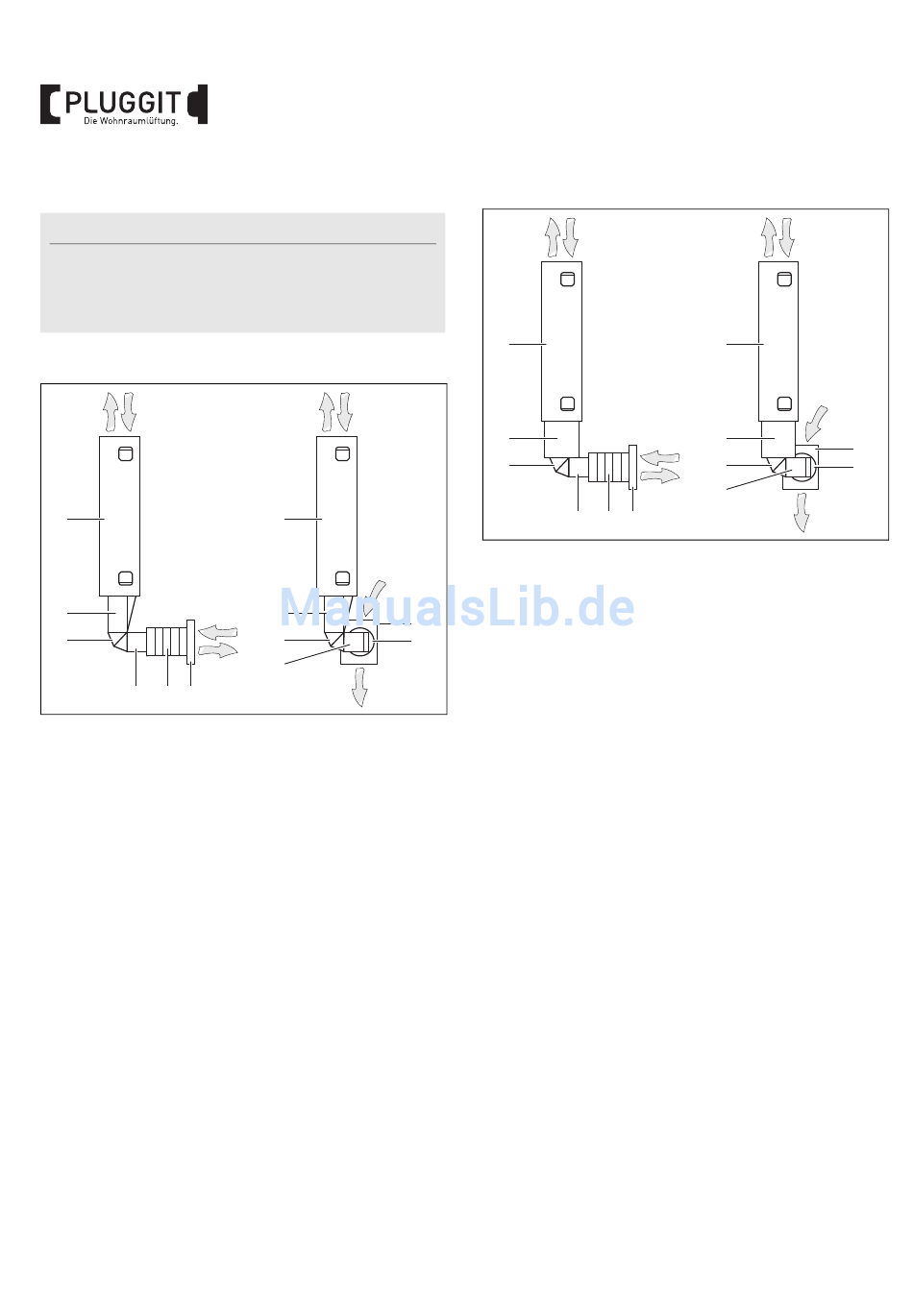

Bei senkrechter Installation
Hinweis:
Die Außen- und Fortluftleitungen in IsoPlugg Compact
Dämmrohren ausführen und diese immer im Gefälle zur
Außenwandhaube installieren. Nur so kann anfallendes
Kondensat ablaufen.
Ohne Schalldämpfer
2 3
5
6
7
8 10 11
Beispielinstallation
1 Außenluft
2 Zuluft
3 Abluft
4 Fortluft
5 Wohnraumlüftungsgerät Avent R100
6 Anschlussstück IsoPlugg Compact Dämmrohr IPCAS
7 IsoPlugg Compact Bogen IPCBO
8 IsoPlugg Compact Dämmrohr IPC200
9 IsoPlugg Compact Bogen IPCBS
10 Wanddurchführung IPCWD
11 Außenwandhaube IPCWH
6
BIA Avent R100
2 3
5
1
6
1
7
9
4
4
M+P-26A-0443
Mit Schalldämpfer
2 3
5
6
7
8 10 11
Beispielinstallation
1 Außenluft
2 Zuluft
11
3 Abluft
10
4 Fortluft
5 Wohnraumlüftungsgerät Avent R100
6 Schalldämpfer SD100D
7 IsoPlugg Compact Bogen IPCBO
8 IsoPlugg Compact Dämmrohr IPC200
9 IsoPlugg Compact Bogen IPCBS
10 Wanddurchführung IPCWD
11 Außenwandhaube IPCWH
Das Wohnraumlüftungsgerät Avent R100 (5) immer so aus-
richten, dass sich bei der Außenwandhaube IPCWH (11) die
Außenluftansaugung oben und der Fortluftauslass unten
befindet.
Ggf. müssen die Abdeckungen des
Wohnraumlüftungsgeräts (5) wechselseitig getauscht
werden, siehe Seite 7.
2 3
5
1
6
1
7
9
4
4
M+P-26A-0444
11
10
