Italiano
2
8
1
7
4
5

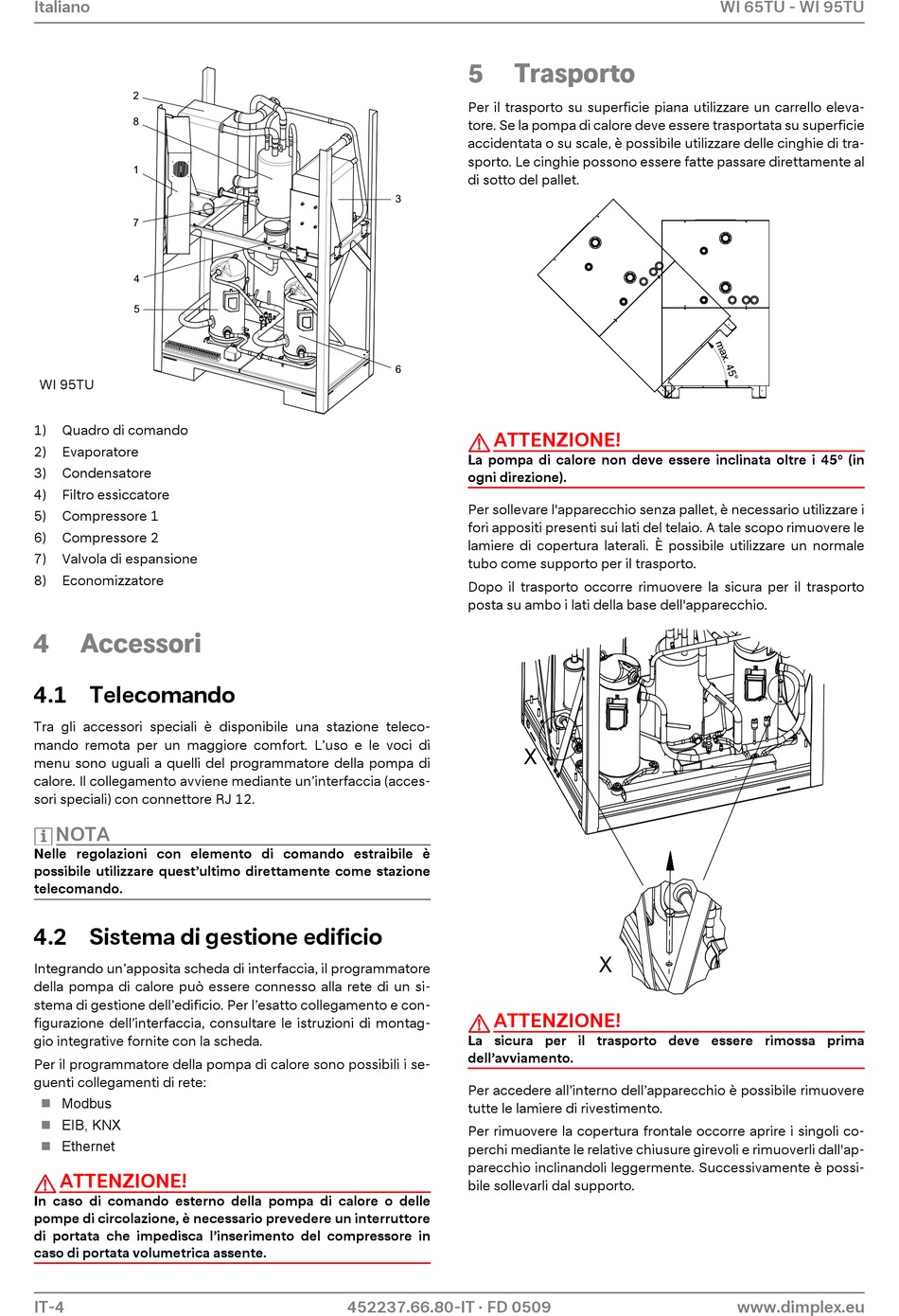

WI 95TU
1) Quadro di comando
2) Evaporatore
3) Condensatore
4) Filtro essiccatore
5) Compressore 1
6) Compressore 2
7) Valvola di espansione
8) Economizzatore
4

Accessori

4.1 Telecomando

Tra gli accessori speciali è disponibile una stazione teleco-
mando remota per un maggiore comfort. L'uso e le voci di
menu sono uguali a quelli del programmatore della pompa di
calore. Il collegamento avviene mediante un'interfaccia (acces-
sori speciali) con connettore RJ 12.
NOTA
Nelle regolazioni con elemento di comando estraibile è
possibile utilizzare quest'ultimo direttamente come stazione
telecomando.

4.2 Sistema di gestione edificio

Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un si-
stema di gestione dell'edificio. Per l'esatto collegamento e con-
figurazione dell'interfaccia, consultare le istruzioni di montag-
gio integrative fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i se-
guenti collegamenti di rete:
 Modbus
 EIB, KNX
Ethernet

ATTENZIONE!
In caso di comando esterno della pompa di calore o delle
pompe di circolazione, è necessario prevedere un interruttore
di portata che impedisca l'inserimento del compressore in
caso di portata volumetrica assente.
IT-4
5

Trasporto

Per il trasporto su superficie piana utilizzare un carrello eleva-
tore. Se la pompa di calore deve essere trasportata su superficie
accidentata o su scale, è possibile utilizzare delle cinghie di tra-
sporto. Le cinghie possono essere fatte passare direttamente al
di sotto del pallet.
3
6
ATTENZIONE!
La pompa di calore non deve essere inclinata oltre i 45° (in
ogni direzione).
Per sollevare l'apparecchio senza pallet, è necessario utilizzare i
fori appositi presenti sui lati del telaio. A tale scopo rimuovere le
lamiere di copertura laterali. È possibile utilizzare un normale
tubo come supporto per il trasporto.
Dopo il trasporto occorre rimuovere la sicura per il trasporto
posta su ambo i lati della base dell'apparecchio.
ATTENZIONE!
La sicura per il trasporto deve essere rimossa prima
dell'avviamento.
Per accedere all'interno dell'apparecchio è possibile rimuovere
tutte le lamiere di rivestimento.
Per rimuovere la copertura frontale occorre aprire i singoli co-
perchi mediante le relative chiusure girevoli e rimuoverli dall'ap-
parecchio inclinandoli leggermente. Successivamente è possi-
bile sollevarli dal supporto.
452237.66.80-IT · FD 0509
X
X
WI 65TU - WI 95TU
