Italiano
7.5 Allacciamento elettrico
7.5.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere
eseguite soltanto da un elettricista specializzato o da uno spe-
cialista dei lavori di posa tenendo in considerazione
 istruzioni d'uso e montaggio,
 norme di installazione locali ad es. VDE 0100
 condizioni tecniche di allacciamento del gestore della di-
stribuzione dell'energia elettrica e del gestore della rete di
alimentazione (ad es. TAB) e
condizioni locali.

Per garantire la funzione antigelo, il programmatore della
pompa di calore non deve mai essere posto senza tensione e la
pompa di calore deve essere sempre attraversata da un flusso
di liquido.
I contatti dei relè di uscita sono schermati, pertanto, in funzione
della resistenza interna presente nello strumento di misura-
zione, si riscontrerà una tensione, seppure molto inferiore a
quella di rete, anche in caso di contatti aperti.
Sui morsetti del regolatore da N1-J1 a N1-J11, da N1-J19 a N1-
J20, da N1-J23 a N1-J26 e della morsettiera X3 è presente
bassa tensione. Se in seguito ad un errore di cablaggio viene
collegata tensione di rete ai suddetti morsetti, il programmatore
della pompa di calore verrà irrimediabilmente danneggiato.
NOTA
Durante le operazioni di allacciamento del quadro di comando
tenere conto che le linee di carico e le linee di segnale devono
essere inserite separatamente nel quadro di comando. A
questo proposito utilizzare gli appositi ingressi al quadro di
comando (vedere Fig.7.4 on pag. 8).
Anche in caso di operazioni di cablaggio all'interno del quadro
di comando posare sempre separatamente le linee di carico e
di segnale.
Alimentazione
Linea di segnale
Bassa tensione
Alimentazione
Linee di carico
Tensione di rete

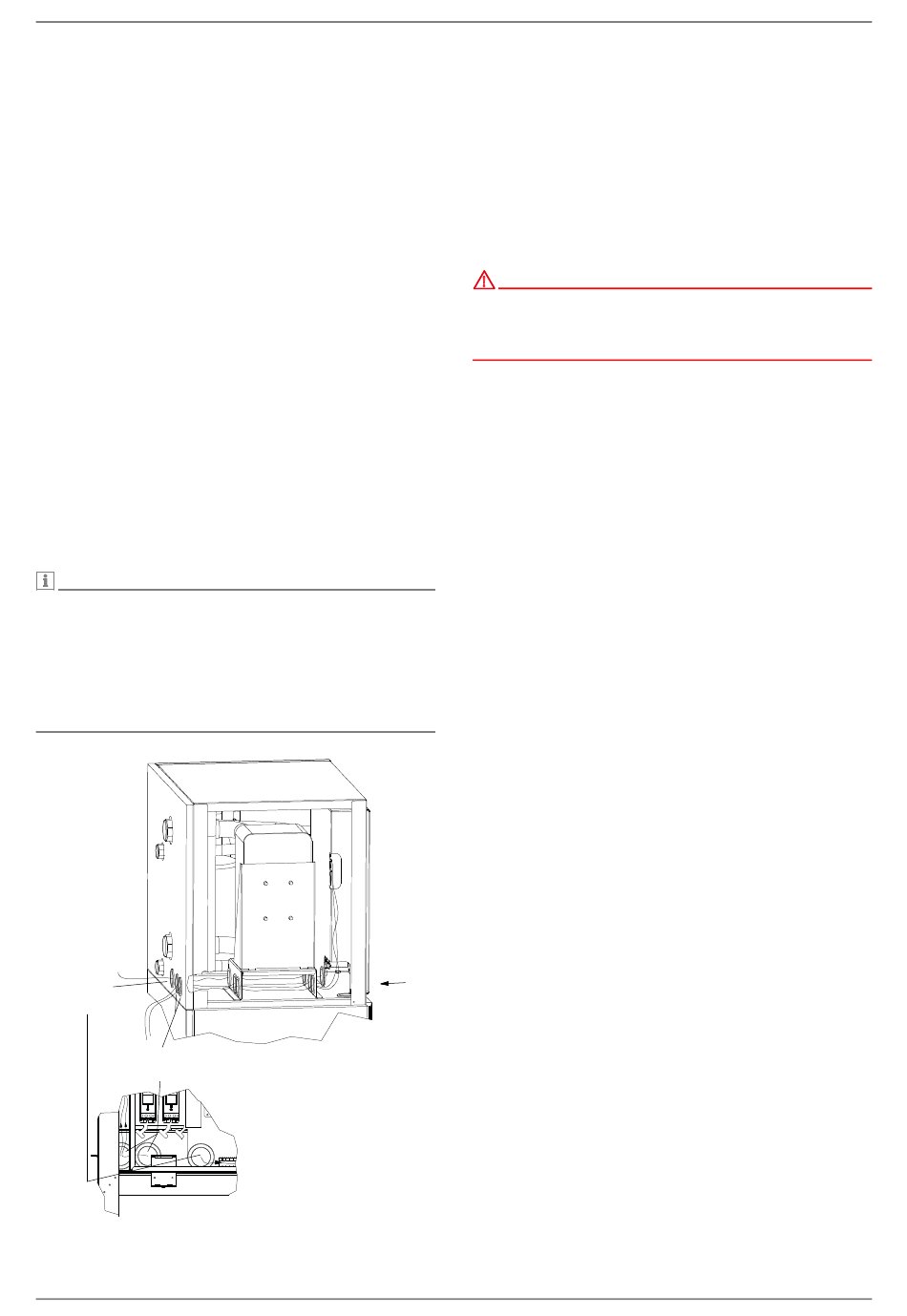

Fig. 7.4:Ingresso cavi quadro di comando
IT-8
A
A
452237.66.57-IT · FD 0209
7.5.2 Operazioni di allacciamento elettrico
1) Il cavo di alimentazione elettrico a 4 poli per il gruppo di po-
tenza della pompa di calore viene condotto dal contatore di
corrente della pompa di calore alla pompa di calore e fatto
passare attraverso il contattore di blocco dell'azienda di-
stributrice dell'energia elettrica (se richiesto) (per la ten-
sione di carico vedere le istruzioni della pompa di calore).
Allacciamento della linea di carico sul quadro di commuta-
zione della pompa di calore mediante i morsetti X1: L1/L2/
L3/PE.
ATTENZIONE!
Rispettare il campo di rotazione destrorso: in caso di
cablaggio errato l'avviamento della pompa di calore è
ostacolato. Il programmatore della pompa di calore mostra la
relativa indicazione di avvertimento (correggere il cablaggio).
Nell'alimentazione di potenza della pompa di calore è necessa-
rio predisporre un dispositivo di disinserimento onnipolare con
distanza di apertura dei contatti di almeno 3 mm (ad es. contat-
tore di blocco dell'azienda distributrice dell'energia elettrica o
contattore di potenza) e un interruttore automatico onnipolare
con intervento comune su tutti i conduttori esterni (corrente di
apertura e caratteristica come da Informazioni sull'apparec-
chio).
2) Il cavo di alimentazione elettrico a 3 poli per il programma-
tore della pompa di calore (regolazione N1) viene portato
nella pompa di calore. Allacciamento della linea di co-
mando sul quadro di commutazione della pompa di calore
mediante i morsetti X2: L/N/PE.
Il cavo di alimentazione (L/N/PE~230 V, 50 Hz) per il WPM
deve essere costantemente sotto tensione e per questo
deve essere connesso a monte del contattore di blocco
dell'azienda distributrice dell'energia elettrica (solo per la
Germania) oppure alla rete domestica, altrimenti durante
un periodo di stacco della corrente dall'azienda elettrica sa-
ranno fuori servizio importanti funzioni di protezione.
3) Il contattore di blocco dell'azienda distributrice dell'energia
elettrica (K22) con contatti principali e un contatto ausilia-
rio deve essere commisurato alla potenza della pompa di
calore e messo a disposizione a carico del committente.
Il contatto NA del contattore di blocco dell'azienda distri-
butrice dell'energia elettrica viene collegato dalla morset-
tiera X3/G ai morsetti a innesto X3/ID3. ATTENZIONE!
Bassa tensione!
4) Negli impianti monoenergetici (2° GC) il contattore (K20)
per la resistenza elettrica ad immersione (E10) deve essere
commisurato alla potenza del riscaldatore e deve essere
messo a disposizione a carico del committente. Il comando
(230 V AC) avviene dal programmatore della pompa di ca-
lore tramite i morsetti X2/N e X2/K20.
5) Il contattore (K21) per la resistenza flangiata (E9) nel bolli-
tore deve essere commisurato alla potenza del riscaldatore
e deve essere messo a disposizione a carico del commit-
tente. Il comando (230 V AC) avviene dal WPM tramite i
morsetti X2/N e X2/K21.
6) I contattori dei punti 3;4;5 vengono montati nella distribu-
zione elettrica.
7) Tutti i cavi elettrici installati devono essere realizzati con
cablaggi durevoli e fissi.
SI 90TU
