WI 65TU - WI 95TU

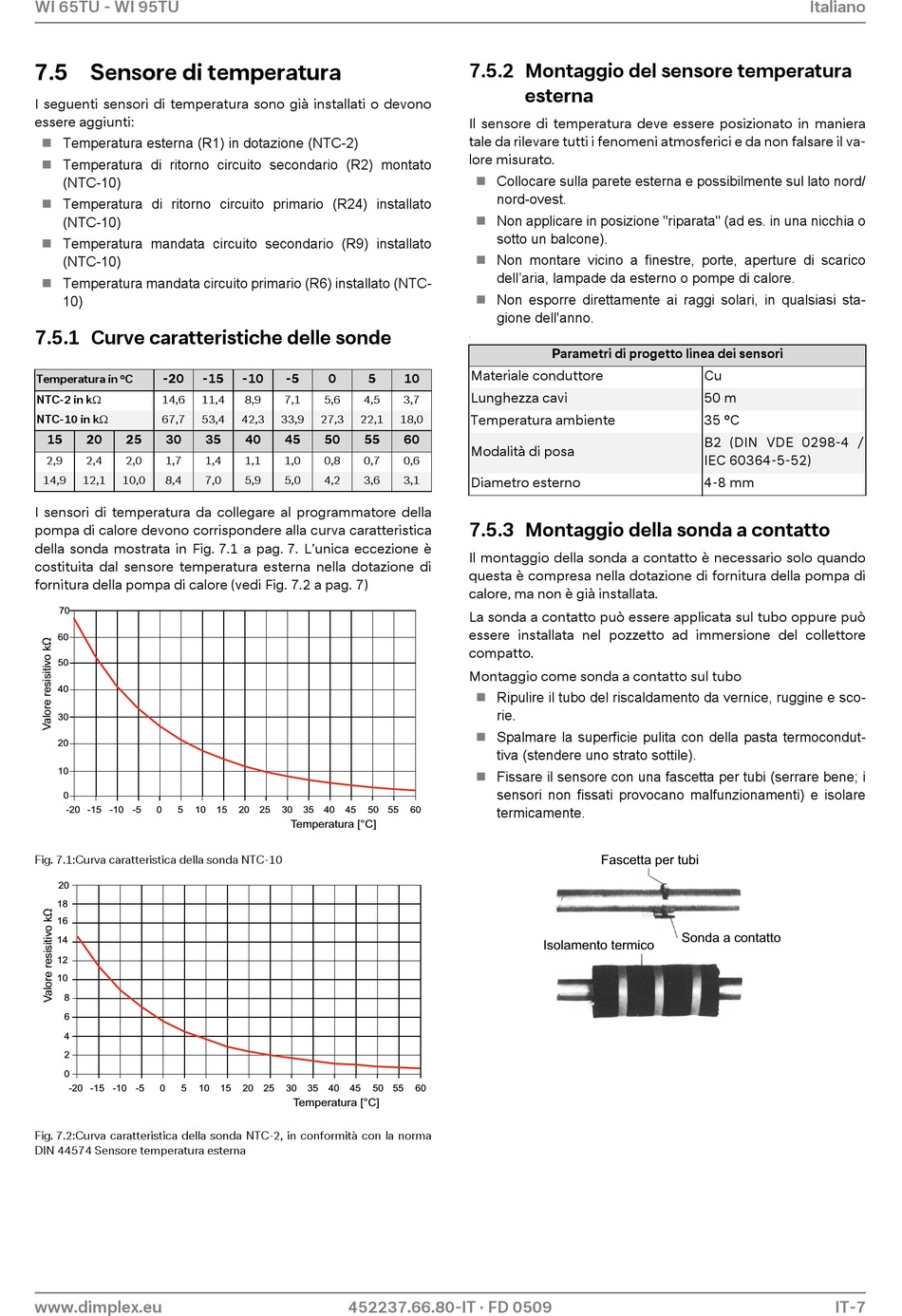

7.5 Sensore di temperatura

I seguenti sensori di temperatura sono già installati o devono
essere aggiunti:
 Temperatura esterna (R1) in dotazione (NTC-2)
 Temperatura di ritorno circuito secondario (R2) montato
(NTC-10)
 Temperatura di ritorno circuito primario (R24) installato
(NTC-10)
 Temperatura mandata circuito secondario (R9) installato
(NTC-10)
 Temperatura mandata circuito primario (R6) installato (NTC-
10)

7.5.1 Curve caratteristiche delle sonde

-20 -15
Temperatura in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30
2,9 2,4 2,0 1,7
14,9 12,1 10,0 8,4
I sensori di temperatura da collegare al programmatore della
pompa di calore devono corrispondere alla curva caratteristica
della sonda mostrata in Fig. 7.1 a pag. 7. L'unica eccezione è
costituita dal sensore temperatura esterna nella dotazione di
fornitura della pompa di calore (vedi Fig. 7.2 a pag. 7)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Fig. 7.1:Curva caratteristica della sonda NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Fig. 7.2:Curva caratteristica della sonda NTC-2, in conformità con la norma
DIN 44574 Sensore temperatura esterna
www.dimplex.eu
-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1
35 40 45 50 55
1,4 1,1 1,0 0,8 0,7
7,0 5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50 55
Temperatura [°C]
15 20 25 30 35 40 45 50 55
Temperatura [°C]
452237.66.80-IT · FD 0509
7.5.2 Montaggio del sensore temperatura
esterna
Il sensore di temperatura deve essere posizionato in maniera
tale da rilevare tutti i fenomeni atmosferici e da non falsare il va-
lore misurato.
 Collocare sulla parete esterna e possibilmente sul lato nord/
nord-ovest.
 Non applicare in posizione "riparata" (ad es. in una nicchia o
sotto un balcone).
 Non montare vicino a finestre, porte, aperture di scarico
dell'aria, lampade da esterno o pompe di calore.
 Non esporre direttamente ai raggi solari, in qualsiasi sta-
gione dell'anno.
-
Parametri di progetto linea dei sensori
Materiale conduttore
10
Lunghezza cavi
3,7
Temperatura ambiente
18,0
60
Modalità di posa
0,6
3,1
Diametro esterno
7.5.3 Montaggio della sonda a contatto
Il montaggio della sonda a contatto è necessario solo quando
questa è compresa nella dotazione di fornitura della pompa di
calore, ma non è già installata.
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto ad immersione del collettore
compatto.
Montaggio come sonda a contatto sul tubo
Ripulire il tubo del riscaldamento da vernice, ruggine e sco-

rie.
 Spalmare la superficie pulita con della pasta termocondut-
tiva (stendere uno strato sottile).
 Fissare il sensore con una fascetta per tubi (serrare bene; i
sensori non fissati provocano malfunzionamenti) e isolare
termicamente.
60
Isolamento termico
60
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Fascetta per tubi
Sonda a contatto
Italiano
IT-7
