WI 10TU - WI 22TU

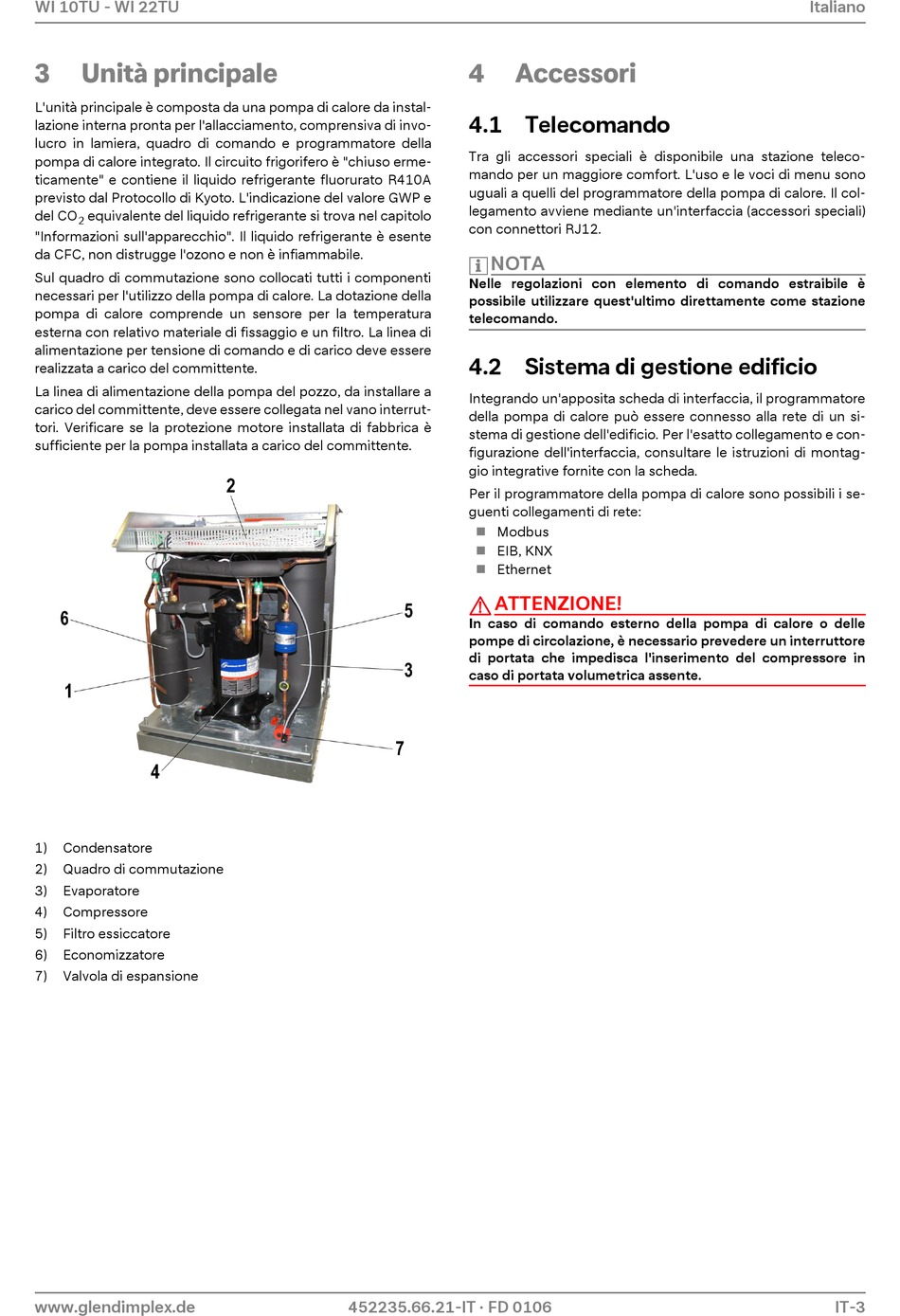

3 Unità principale
L'unità principale è composta da una pompa di calore da instal-
lazione interna pronta per l'allacciamento, comprensiva di invo-
lucro in lamiera, quadro di comando e programmatore della
pompa di calore integrato. Il circuito frigorifero è "chiuso erme-
ticamente" e contiene il liquido refrigerante fluorurato R410A
previsto dal Protocollo di Kyoto. L'indicazione del valore GWP e
del CO equivalente del liquido refrigerante si trova nel capitolo
2
"Informazioni sull'apparecchio". Il liquido refrigerante è esente
da CFC, non distrugge l'ozono e non è infiammabile.
Sul quadro di commutazione sono collocati tutti i componenti
necessari per l'utilizzo della pompa di calore. La dotazione della
pompa di calore comprende un sensore per la temperatura
esterna con relativo materiale di fissaggio e un filtro. La linea di
alimentazione per tensione di comando e di carico deve essere
realizzata a carico del committente.
La linea di alimentazione della pompa del pozzo, da installare a
carico del committente, deve essere collegata nel vano interrut-
tori. Verificare se la protezione motore installata di fabbrica è
sufficiente per la pompa installata a carico del committente.
1) Condensatore
2) Quadro di commutazione
3) Evaporatore
4) Compressore
5) Filtro essiccatore
6) Economizzatore
7) Valvola di espansione
www.glendimplex.de
4

Accessori

4.1 Telecomando

Tra gli accessori speciali è disponibile una stazione teleco-
mando per un maggiore comfort. L'uso e le voci di menu sono
uguali a quelli del programmatore della pompa di calore. Il col-
legamento avviene mediante un'interfaccia (accessori speciali)
con connettori RJ12.
NOTA
Nelle regolazioni con elemento di comando estraibile è
possibile utilizzare quest'ultimo direttamente come stazione
telecomando.

4.2 Sistema di gestione edificio

Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un si-
stema di gestione dell'edificio. Per l'esatto collegamento e con-
figurazione dell'interfaccia, consultare le istruzioni di montag-
gio integrative fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i se-
guenti collegamenti di rete:
Modbus

EIB, KNX

Ethernet

ATTENZIONE!
In caso di comando esterno della pompa di calore o delle
pompe di circolazione, è necessario prevedere un interruttore
di portata che impedisca l'inserimento del compressore in
caso di portata volumetrica assente.
452235.66.21-IT · FD 0106
Italiano
IT-3
