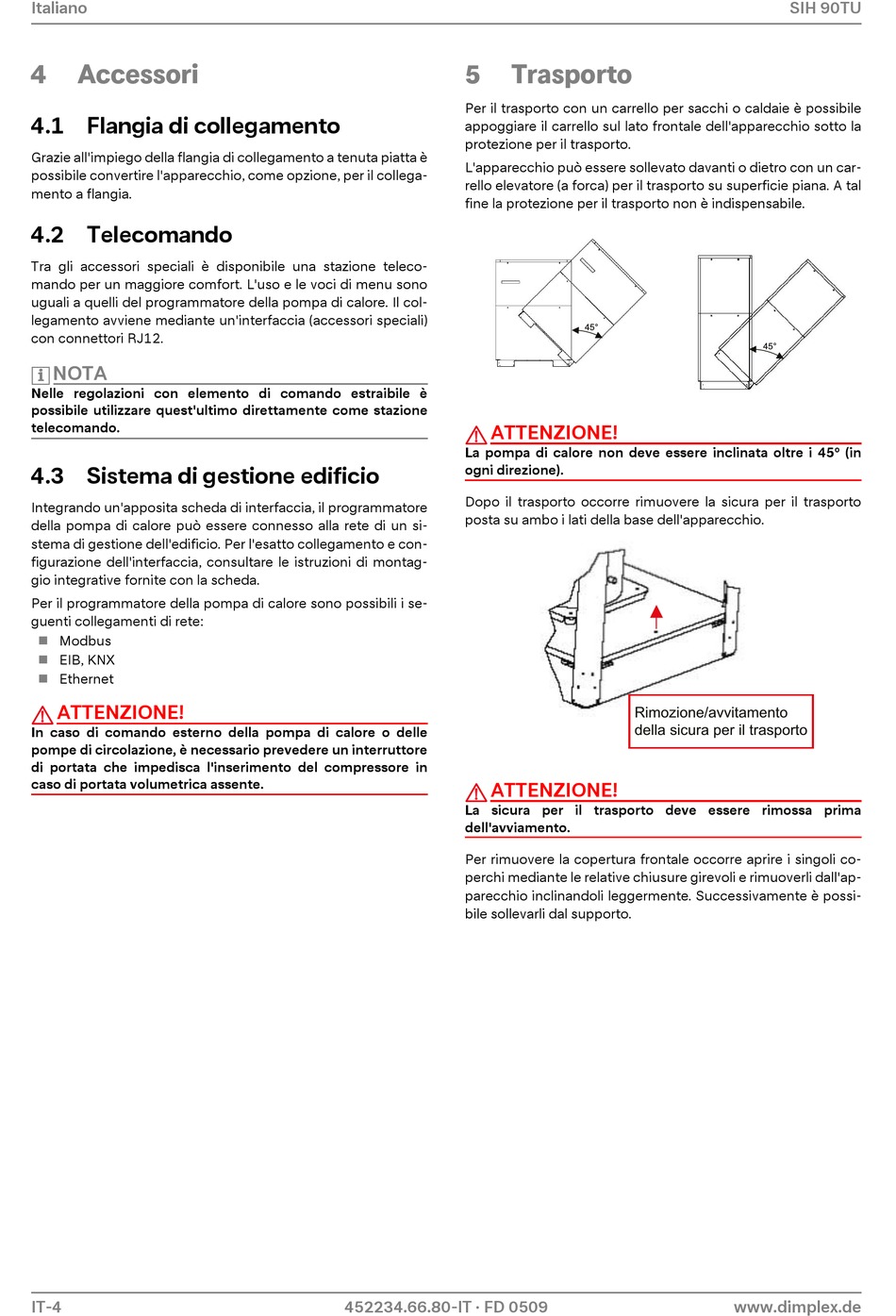

Accessori; Flangia Di Collegamento; Telecomando; Sistema Di Gestione Edificio - Dimplex Sih 90Tu Montage- Und Gebrauchsanweisungen

Italiano
4

Accessori

4.1 Flangia di collegamento

Grazie all'impiego della flangia di collegamento a tenuta piatta è
possibile convertire l'apparecchio, come opzione, per il collega-
mento a flangia.

4.2 Telecomando

Tra gli accessori speciali è disponibile una stazione teleco-
mando per un maggiore comfort. L'uso e le voci di menu sono
uguali a quelli del programmatore della pompa di calore. Il col-
legamento avviene mediante un'interfaccia (accessori speciali)
con connettori RJ12.
NOTA
Nelle regolazioni con elemento di comando estraibile è
possibile utilizzare quest'ultimo direttamente come stazione
telecomando.

4.3 Sistema di gestione edificio

Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un si-
stema di gestione dell'edificio. Per l'esatto collegamento e con-
figurazione dell'interfaccia, consultare le istruzioni di montag-
gio integrative fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i se-
guenti collegamenti di rete:
 Modbus
 EIB, KNX
 Ethernet
ATTENZIONE!
In caso di comando esterno della pompa di calore o delle
pompe di circolazione, è necessario prevedere un interruttore
di portata che impedisca l'inserimento del compressore in
caso di portata volumetrica assente.
IT-4
5

Trasporto

Per il trasporto con un carrello per sacchi o caldaie è possibile
appoggiare il carrello sul lato frontale dell'apparecchio sotto la
protezione per il trasporto.
L'apparecchio può essere sollevato davanti o dietro con un car-
rello elevatore (a forca) per il trasporto su superficie piana. A tal
fine la protezione per il trasporto non è indispensabile.
ATTENZIONE!
La pompa di calore non deve essere inclinata oltre i 45° (in
ogni direzione).
Dopo il trasporto occorre rimuovere la sicura per il trasporto
posta su ambo i lati della base dell'apparecchio.
ATTENZIONE!
La sicura per il trasporto deve essere rimossa prima
dell'avviamento.
Per rimuovere la copertura frontale occorre aprire i singoli co-
perchi mediante le relative chiusure girevoli e rimuoverli dall'ap-
parecchio inclinandoli leggermente. Successivamente è possi-
bile sollevarli dal supporto.
452234.66.80-IT · FD 0509
45°
Rimozione/avvitamento
della sicura per il trasporto
www.dimplex.de
SIH 90TU
45°
