A B B M E A S U R E M E N T & A N A L Y T I C S | I N B E T R I E B N A H M E A N L E I T U N G | C I / T Z I D C - 2 0 0 / C - F M - U S - D E R E V . D
TZIDC-200
Digitaler Stellungsregler
—
Einführung
TZIDC-200

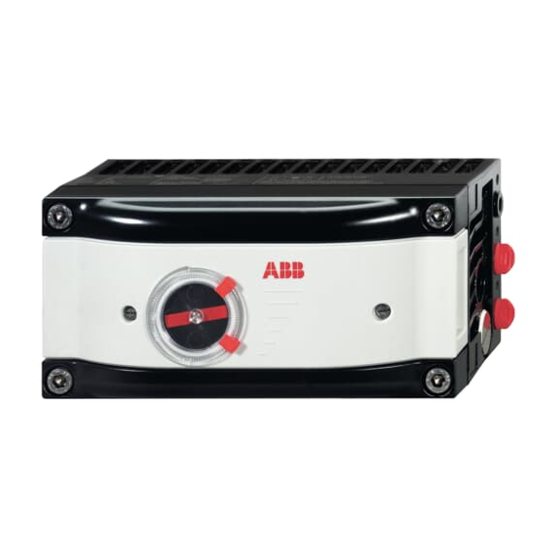

Der TZIDC-200 hat eine kompakte Bauform, ist
modular aufgebaut und bietet ein hervorragendes
Preis-Leistungs-Verhältnis. Die Anpassung an das
Stellglied und die Ermittlung der Regelparameter
erfolgen vollautomatisch, so dass eine
größtmögliche Zeitersparnis und ein optimales
Regelverhalten erzielt werden.
cFMus
Digitaler Stellungsregler zum
Positionieren von pneumatisch
gesteuerten Stellgliedern.
Weitere Informationen
Zusätzliche Dokumentation zum TZIDC-200 steht
kostenlos unter www.abb.de/stellungsregler zum
Download zur Verfügung.
Alternativ einfach diesen Code scannen:

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB TZIDC-200

Inhaltszusammenfassung für ABB TZIDC-200

  • Seite 1 Positionieren von pneumatisch gesteuerten Stellgliedern. — Einführung Weitere Informationen TZIDC-200 Der TZIDC-200 hat eine kompakte Bauform, ist Zusätzliche Dokumentation zum TZIDC-200 steht modular aufgebaut und bietet ein hervorragendes kostenlos unter www.abb.de/stellungsregler zum Preis-Leistungs-Verhältnis. Die Anpassung an das Download zur Verfügung.

  • Seite 2: Inhaltsverzeichnis

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Inhaltsverzeichnis Installation ..............17 Sicherheit ..............3 Sicherheitshinweise ............... 17 Allgemeine Informationen und Hinweise ......3 Mechanischer Anbau .............. 17 Warnhinweise ................3 Allgemeines ................. 17 Bestimmungsgemäße Verwendung ........3 Anbau an Linearantriebe ..........18 Bestimmungswidrige Verwendung ........

  • Seite 3: Sicherheit

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 1 Sicherheit Bestimmungsgemäße Verwendung Allgemeine Informationen und Hinweise Positionieren von pneumatisch gesteuerten Stellgliedern, Die Anleitung ist ein wichtiger Bestandteil des Produktes und vorgesehen zum Anbau an Linear- und Schwenkantriebe. muss zum späteren Gebrauch aufbewahrt werden.

  • Seite 4: Haftungsausschluss Für Cybersicherheit

    Email: automation.service@de.abb.com unbefugtem Zugang, Störung, Eindringen, Verlust und/oder Entwendung von Daten oder Informationen zu schützen. Die ABB und ihre Tochterunternehmen haften nicht für Schäden und/oder Verluste, die durch solche Sicherheitslücken, jeglichen unbefugten Zugang, Störung, Eindringen oder Verlust und/oder Entwendung von Daten oder Informationen entstanden sind.

  • Seite 5: Einsatz In Explosionsgefährdeten Bereichen

    2 Einsatz in explosionsgefährdeten Bereichen Allgemeine Anforderungen Produktidentifikation • Der Stellungsregler von ABB ist nur für die entsprechende Abhängig von der Art des Explosionsschutzes ist eine Ex- und bestimmungsgemäße Verwendung in gängigen Kennzeichnung links neben dem Haupttypenschild am industriellen Atmosphären zugelassen. Ein Verstoß gegen Stellungsregler angebracht.

  • Seite 6: Cfmus

    Die folgenden Bedingungen müssen beachtet werden (Liste nicht vollständig): • Die Montage und Wartung darf nur durchgeführt werden, wenn der Bereich nicht explosionsgefährdet ist und eine Genehmigung für Heißarbeiten vorliegt. • Der TZIDC-200 darf nur in einem vollständig montierten und intakten Gehäuse betrieben werden.

  • Seite 7: Besondere Bedingungen Für Die Sichere Nutzung Von Eigensicheren Stellungsreglern

    Es dürfen nur geeignete Kabeleinführungen verwendet werden, die den Anforderungen gemäß IEC 60079-15 entsprechen. Einsatz, Betrieb Der TZIDC-200 ist nur für die bestimmungsgemäße und sachgemäße Verwendung zugelassen. Eine Nichteinhaltung führt zu einem Verlust der Gewährleistung und Haftung des Herstellers! •...

  • Seite 8: Wartung / Reparatur

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 2 Einsatz in explosionsgefährdeten Bereichen … cFMus Wartung / Reparatur Wartung: • Wartungs- und Austauscharbeiten dürfen nur von definiert eine Kombination von Handlungen, die dazu dienen, qualifiziertem Fachpersonal, d. h. qualifiziertem Personal den Zustand eines Elements so beizubehalten oder gemäß...

  • Seite 9: Warnhinweise

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Warnhinweise • „UM DIE ENTZÜNDUNG BRENNBARER GASE ODER DÄMPFE ZU VERHINDERN, DARF DIE ABDECKUNG NICHT ENTFERNT WERDEN, WENN DIE STROMKREISE UNTER SPANNUNG STEHEN.“ ‘‘TO PREVENT IGNITION OF FLAMMABLE GASES OR VAPORS, DO NOT REMOVE COVER WHILE CIRCUITS ARE LIVE’’...

  • Seite 10: Fm Installation Drawing No. 901265

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 2 Einsatz in explosionsgefährdeten Bereichen … cFMus FM installation drawing No. 901265 Seite 1 von 5...
  • Seite 11 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Seite 2 von 5...
  • Seite 12 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 2 Einsatz in explosionsgefährdeten Bereichen … cFMus Seite 3 von 5...
  • Seite 13 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Seite 4 von 5...
  • Seite 14 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 2 Einsatz in explosionsgefährdeten Bereichen … cFMus Seite 5 von 5...

  • Seite 15: Produktidentifikation

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 3 Produktidentifikation Typenschild Typenschild Zusatzschild Ex-Kennzeichung cFMus 1 Typenbezeichnung 9 Zuluftdruck 2 Wirkungsart der Pneumatik 0 Baujahr / Kalenderwoche 3 Reaktion bei Ausfall der Spannung k Sonderwunsch 4 Zusatzoptionen l Seriennummer 5 Herstelleradresse m Software-Rev.

  • Seite 16: Transport Und Lagerung

    Installation gegenüber dem Spediteur geltend zu machen. Sonderabfällen für deren Entsorgung verantwortlich bzw. müssen beim Versand folgende Vorschriften beachten: Alle an ABB gelieferten Geräte müssen frei von jeglichen Transport des Gerätes Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein. Folgende Hinweise beachten: Adresse für die Rücksendung:...

  • Seite 17: Installation

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 5 Installation Sicherheitshinweise Mechanischer Anbau Allgemeines VORSICHT Verletzungsgefahr Verletzungsgefahr durch unter Druck stehenden Stellungsregler / Antrieb. • Vor dem Beginn von Arbeiten am Stellungsregler / Antrieb die Luftversorgung abschalten und den Stellungsregler / Antrieb entlüften.

  • Seite 18: Anbau An Linearantriebe

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 5 Installation … Mechanischer Anbau Anbau an Linearantriebe Arbeitsbereich Linearantriebe: Der Arbeitsbereich für Linearantriebe beträgt maximal ±45° Für den Anbau an einen Linearantrieb nach DIN / IEC 60534 symmetrisch zur Längsachse. (seitlicher Anbau nach NAMUR) steht der folgende Anbausatz zur Die nutzbare Spanne innerhalb des Arbeitsbereiches beträgt...
  • Seite 19 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Abbildung 5: Bügel an den Antrieb anbauen 1. Schrauben handfest anziehen. Abbildung 7: Hebel und Winkel am Stellungsregler montieren 2. Bügel und Profilstücke mit Schrauben Federringen an der Spindel des Antriebs befestigen. 1. Hebel...
  • Seite 20 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 5 Installation … Mechanischer Anbau 1 Anlenkung vergrößern 2 Anlenkung verkleinern Abbildung 9: Anlenkung des Stellungsreglers Abbildung 8: Anbau an einen Gussrahmen Die Skala auf dem Hebel gibt Anhaltspunkte für die verschiedenen Hubbereiche des Ventils.

  • Seite 21: Anbau An Schwenkantriebe

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Position des Mitnehmerbolzens Anbau an Schwenkantriebe Der Mitnehmerbolzen zum Bewegen des Potenziometerhebels Für den Anbau an einen Schwenkantrieb nach VDI / VDE 3845 kann fest am Hebel selbst oder an der Ventilspindel montiert steht der folgende Anbausatz zur Verfügung:...
  • Seite 22 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 5 Installation … Mechanischer Anbau 1 Anbaukonsole Abbildung 14: Anbaukonsole an den Stellungsregler anschrauben Abbildung 13: Adapter an den Stellungsregler anbauen 1. Anbauposition bestimmen (parallel zum Antrieb oder um 90° versetzt). 2. Drehrichtung des Antriebs (rechtsdrehend oder linksdrehend) ermitteln.

  • Seite 23: Elektrische Anschlüsse

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Elektrische Anschlüsse Sicherheitshinweise WARNUNG Verletzungsgefahr durch spannungsführende Bauteile! Bei geöffnetem Gehäuse ist der Berührungsschutz aufgehoben und der EMV-Schutz eingeschränkt. • Vor dem Öffnen des Gehäuses die Energieversorgung abschalten. Der elektrische Anschluss darf nur von autorisiertem Fachpersonal vorgenommen werden.

  • Seite 24: Anschlussplan Stellungsregler / Tzidc-200 Control Unit

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 5 Installation … Elektrische Anschlüsse Anschlussplan Stellungsregler / TZIDC-200 Control Unit A Grundgerät C Optionen, Mechanische digitale Rückmeldung mit Schlitzinitiatoren oder Mikroschaltern B Optionen Abbildung 16: Anschlussplan TZIDC-200 Anschlüsse für die Ein- und Ausgänge...

  • Seite 25: Elektrische Daten Der Ein- Und Ausgänge

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Elektrische Daten der Ein- und Ausgänge Hinweis Steckmodul für analoge Rückmeldung AO* Bei Verwendung des Gerätes in explosionsgefährdeten Ohne Signal vom Stellungsregler (z. B. „keine Energie“ oder Bereichen die zusätzlichen Anschlussdaten in Einsatz in „Initialisierung“) setzt das Modul den Ausgang >...

  • Seite 26: Anschluss Am Gerät

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 5 Installation … Elektrische Anschlüsse Anschluss am Gerät 1 Kabelverschraubung 4 Anschlussklemmen für mechanische digitale Rückmeldung 2 Blindstopfen 5 Anschlussklemmen Grundgerät 3 Anschlussklemmen für Steckmodule für digitale / analoge Rückmeldung Abbildung 17: Anschluss am Gerät (Beispiel) Für die Kabeleinführung in das Gehäuse befinden sich auf der...
  • Seite 27 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Leiterquerschnitte Optionsmodule Grundgerät Querschnitt Elektrische Anschlüsse Starre / flexible Ader 0,14 bis 1,5 mm (AWG26 bis AWG17) 4 bis 20 mA Eingang Schraubklemmen max. 2,5 mm (AWG14) Flexibel mit Aderendhülse ohne 0,25 bis 1,5 mm...

  • Seite 28: Pneumatische Anschlüsse

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 5 Installation Pneumatische Anschlüsse Sicherheitshinweise Hinweise zu doppelwirkenden Antrieben mit Federrückstellung VORSICHT Bei doppeltwirkenden Antrieben mit Federrückstellung kann Verletzungsgefahr während des Betriebs, bedingt durch die Feder, der Druck in der Verletzungsgefahr durch unter Druck stehenden Kammer gegenüber der Feder weit über den Wert des...

  • Seite 29: Anschluss Am Gerät

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Anschluss am Gerät Luftversorgung Instrumentenluft* Reinheit Maximale Teilchengröße: 5 μm Maximale Teilchendichte: 5 mg/m Ölgehalt Maximale Konzentration 1 mg/m Drucktaupunkt 10 K unterhalb der Betriebstemperatur Versorgungsdruck** Standardausführung: 1,4 bis 6 bar (20 bis 90 psi) Marineausführung:...

  • Seite 30: Inbetriebnahme

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 6 Inbetriebnahme Betriebsarten Hinweis Die auf dem Typenschild angegebenen Daten zur elektrischen Anwahl aus der Arbeitsebene Energieversorgung und zum Zuluftdruck sind bei der 1. MODE drücken und halten. Inbetriebnahme zwingend einzuhalten. 2. Zusätzlich  so oft wie nötig kurz drücken. Die gewählte Betriebsart wird angezeigt.

  • Seite 31: Standard-Selbstabgleich

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Standard-Selbstabgleich Parametrierbeispiel Hinweis „Nullpunktlage der LCD-Anzeige von rechtsdrehendem Der Standard-Selbstabgleich führt nicht immer zum optimalen Anschlag (CLOCKW) auf linksdrehenden Anschlag (CTCLOCKW) Regelergebnis. ändern“ Standard-Selbstabgleich für Linearantriebe* Ausgangssituation: der Stellungsregler arbeitet in der 1. MODE drücken und halten bis ADJ_LIN angezeigt wird.

  • Seite 32: Einstellung Der Optionsmodule

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 6 Inbetriebnahme … Parametrierbeispiel 4. Parametereinstellung ändern: Einstellung der digitalen mechanischen Rückmeldung Kurz  drücken, um CTCLOCKW anzuwählen. • mit Schlitzinitiatoren 1. Schrauben am Gehäusedeckel lösen und den Gehäusedeckel 5. Zum Parameter 3.3 (zurück zur Arbeitsebene) wechseln und abnehmen.

  • Seite 33: Einstellung Der Digitalen Mechanischen Rückmeldung Mit 24 V-Mikroschaltern

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 7 Bedienung Sicherheitshinweise Einstellung der digitalen mechanischen Rückmeldung VORSICHT mit 24 V-Mikroschaltern Verletzungsgefahr durch falsche Parameterwerte! 1. Schrauben am Gehäusedeckel lösen und den Gehäusedeckel Durch falsche Parameterwerte kann das Ventil unerwartet abnehmen. verfahren. Dies kann zu Prozessstörungen und somit zu 2.

  • Seite 34: Menüebenen

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D … 7 Bedienung … Parametrierung des Gerätes Menüebenen Der Stellungsregler verfügt über zwei Bedienebenen. Beschreibung der Symbole Arbeitsebene Symbol Beschreibung In der Arbeitsebene arbeitet der Stellungsregler in einer der vier möglichen Betriebsarten (zwei für die automatische Bedien- bzw.

  • Seite 35: Wartung

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 8 Wartung 10 Weitere Dokumente Hinweis Der Stellungsregler ist bei bestimmungsgemäßer Verwendung Alle Dokumentationen, Konformitätserklärungen und Zertifikate im Normalbetrieb wartungsfrei. stehen im Download-Bereich von ABB zur Verfügung. www.abb.de/stellungsregler Hinweis Bei einer Manipulation durch den Anwender erlischt sofort die Mängelhaftung für das Gerät!

  • Seite 36: Anhang

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D 11 Anhang Rücksendeformular Erklärung über die Kontamination von Geräten und Komponenten Die Reparatur und / oder Wartung von Geräten und Komponenten wird nur durchgeführt, wenn eine vollständig ausgefüllte Erklärung vorliegt. Andernfalls kann die Sendung zurückgewiesen werden. Diese Erklärung darf nur von autorisiertem Fachpersonal des Betreibers ausgefüllt und unterschrieben werden.

  • Seite 37: Trademarks

    TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Trademarks HART ist ein eingetragenes Warenzeichen der FieldComm Group, Austin, Texas, USA...
  • Seite 38 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Notizen...
  • Seite 39 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D Notizen...
  • Seite 40 Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor.
