REGULIERUNG MIT Raumbediengerät TH-TUNE
1. Im Menüfenster TH-TUNE die Regulierung mit Terminals Th-Tune
AKTIVIEREN/DEAKTIVIEREN.

Bei Auswahl des Schemas 1-ZONE den Wert der Adresse des Terminals Th-
Tune der Hauptzone (standardmässig 1) einstellen.

Bei Auswahl des Schemas 2-ZONE ausser der obigen Einstellung auch den Wert
der Adresse des Terminals Th-Tune der Sekundärzone (standardmässig 2)
einstellen.
2. An den Terminals Th-Tune dieselben Werte einstellen, die vorher für die jeweiligen
Zonen gewählt wurden. Die Terminals Th-Tune sind standardmässig mit dem
Adresswert 1 konfiguriert. Wenn also diese Standardwerte verwendet werden, muss
nur die Adresse des Terminals Th-Tune in der Sekundärzone auf 2 geändert werden.

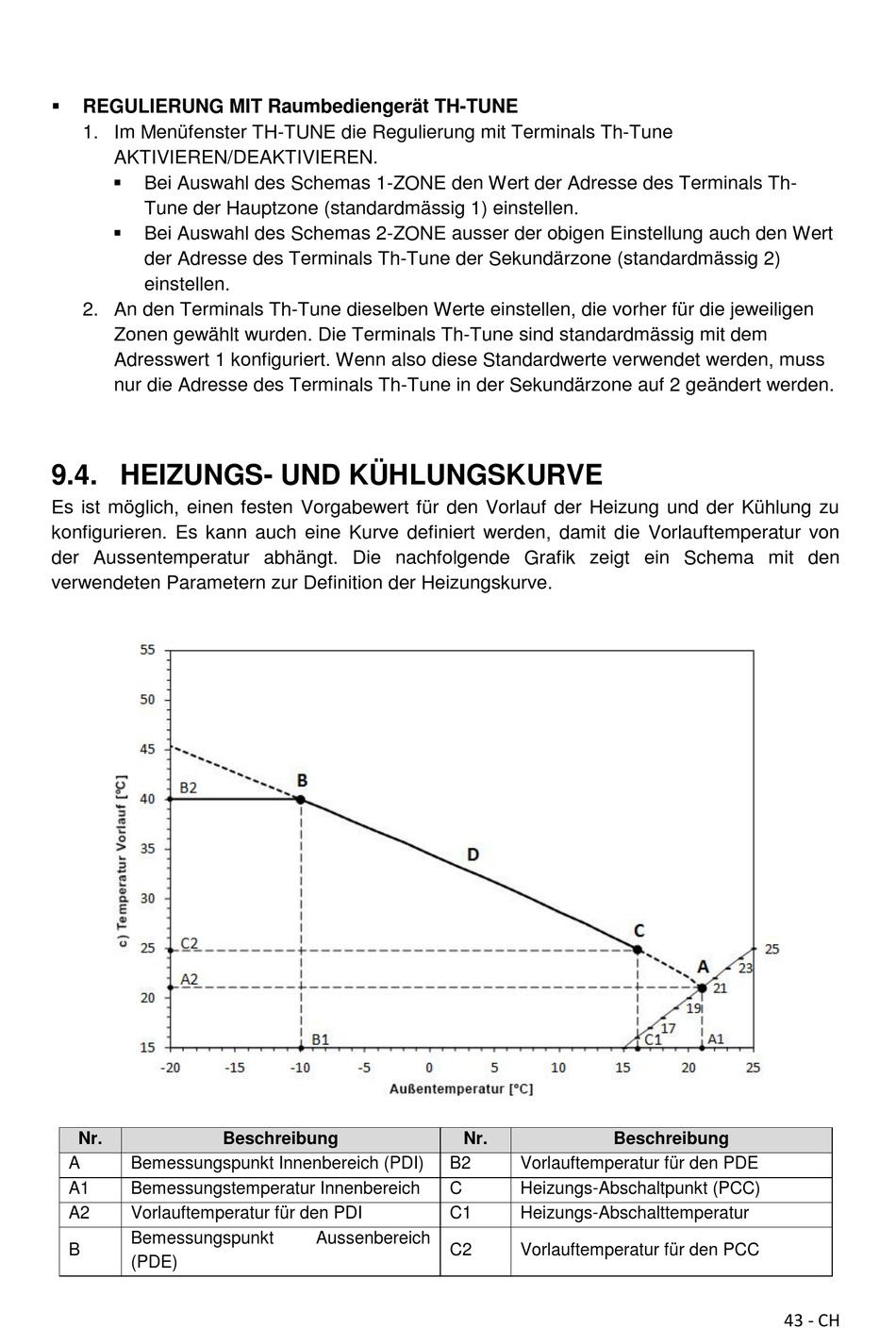

9.4. HEIZUNGS- UND KÜHLUNGSKURVE
Es ist möglich, einen festen Vorgabewert für den Vorlauf der Heizung und der Kühlung zu
konfigurieren. Es kann auch eine Kurve definiert werden, damit die Vorlauftemperatur von
der Aussentemperatur abhängt. Die nachfolgende Grafik zeigt ein Schema mit den
verwendeten Parametern zur Definition der Heizungskurve.
Nr.
A Bemessungspunkt Innenbereich (PDI)
A1 Bemessungstemperatur Innenbereich
A2 Vorlauftemperatur für den PDI
Bemessungspunkt
B
(PDE)
Beschreibung
Aussenbereich
Nr. Beschreibung
B2 Vorlauftemperatur für den PDE
C Heizungs-Abschaltpunkt (PCC)
C1 Heizungs-Abschalttemperatur
C2 Vorlauftemperatur für den PCC
43 - CH
