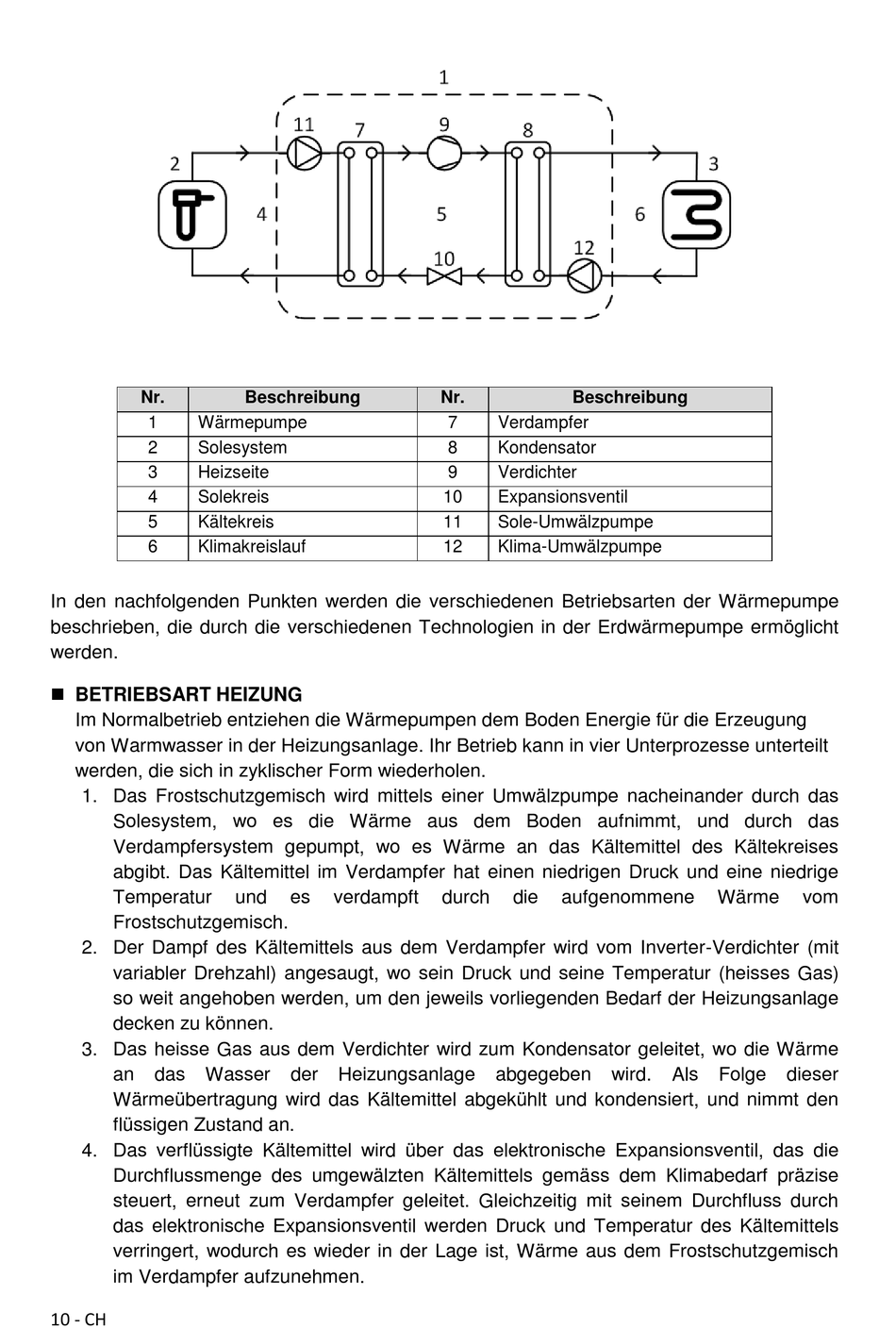

Nr.
1 Wärmepumpe
2 Solesystem
3 Heizseite
4 Solekreis
5 Kältekreis
6 Klimakreislauf
In den nachfolgenden Punkten werden die verschiedenen Betriebsarten der Wärmepumpe
beschrieben, die durch die verschiedenen Technologien in der Erdwärmepumpe ermöglicht
werden.
 BETRIEBSART HEIZUNG
Im Normalbetrieb entziehen die Wärmepumpen dem Boden Energie für die Erzeugung
von Warmwasser in der Heizungsanlage. Ihr Betrieb kann in vier Unterprozesse unterteilt
werden, die sich in zyklischer Form wiederholen.
1. Das Frostschutzgemisch wird mittels einer Umwälzpumpe nacheinander durch das
Solesystem, wo es die Wärme aus dem Boden aufnimmt, und durch das
Verdampfersystem gepumpt, wo es Wärme an das Kältemittel des Kältekreises
abgibt. Das Kältemittel im Verdampfer hat einen niedrigen Druck und eine niedrige
Temperatur
Frostschutzgemisch.
2. Der Dampf des Kältemittels aus dem Verdampfer wird vom Inverter-Verdichter (mit
variabler Drehzahl) angesaugt, wo sein Druck und seine Temperatur (heisses Gas)
so weit angehoben werden, um den jeweils vorliegenden Bedarf der Heizungsanlage
decken zu können.
3. Das heisse Gas aus dem Verdichter wird zum Kondensator geleitet, wo die Wärme
an das Wasser
Wärmeübertragung wird das Kältemittel abgekühlt und kondensiert, und nimmt den
flüssigen Zustand an.
4. Das verflüssigte Kältemittel wird über das elektronische Expansionsventil, das die
Durchflussmenge des umgewälzten Kältemittels gemäss dem Klimabedarf präzise
steuert, erneut zum Verdampfer geleitet. Gleichzeitig mit seinem Durchfluss durch
das elektronische Expansionsventil werden Druck und Temperatur des Kältemittels
verringert, wodurch es wieder in der Lage ist, Wärme aus dem Frostschutzgemisch
im Verdampfer aufzunehmen.
10 - CH
Beschreibung
und es verdampft
der Heizungsanlage
Nr. Beschreibung
7 Verdampfer
8 Kondensator
9 Verdichter
10 Expansionsventil
11 Sole-Umwälzpumpe
12 Klima-Umwälzpumpe
durch die aufgenommene
abgegeben wird.
Wärme vom
Als Folge dieser
