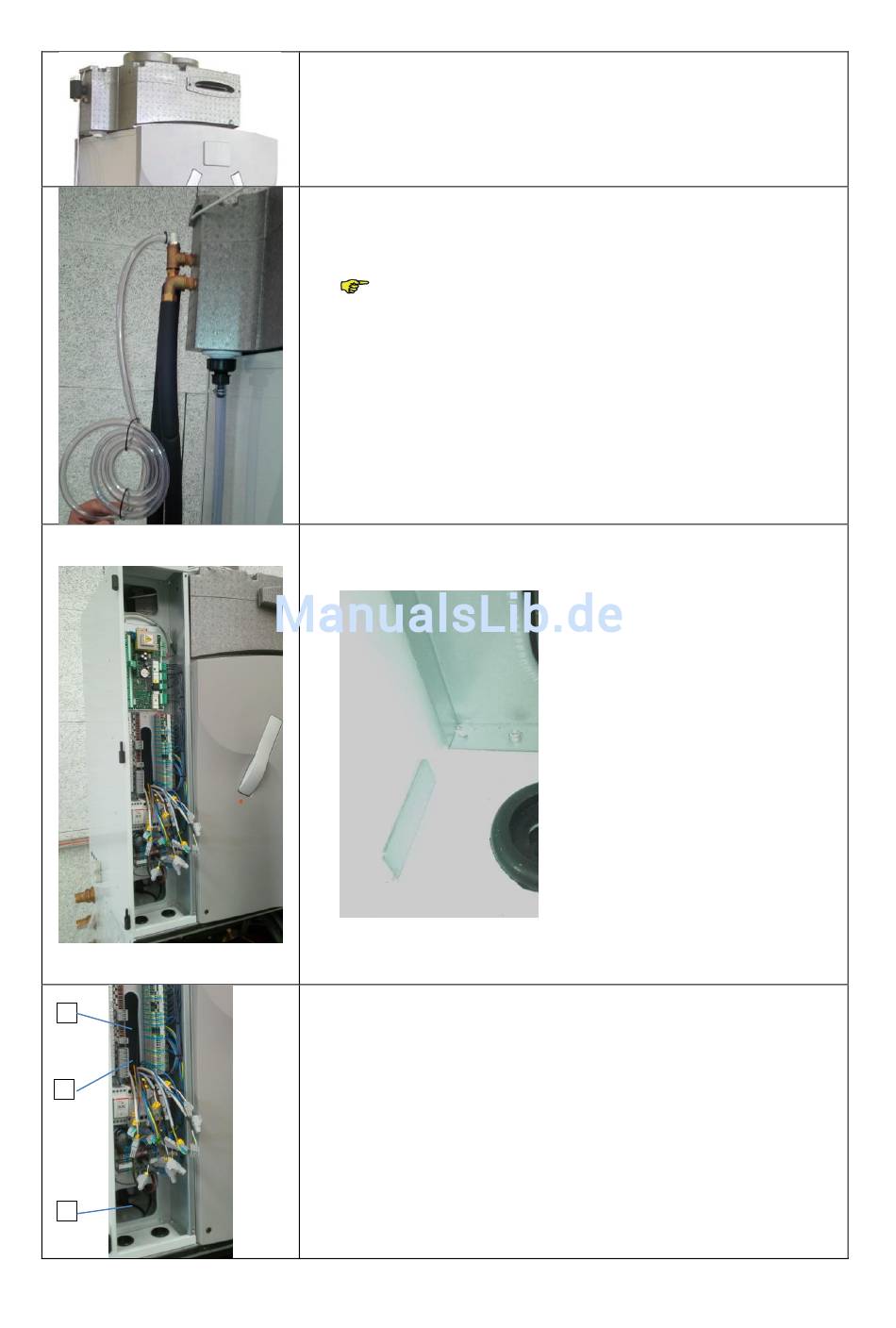

ComfoFond-L aufsetzen
6. ComfoFond-L auf das Lüftungsgerät aufsetzen.
Dazu ist die Rückwandhalterung am Lüftungsgerät bei der
Montage des ComfoFond-L zu entfernen.
Schläuche am ComfoFond-L anschliessen
7. Sole-Anschluss 90° festschrauben.
8. Sole-Anschluss T-Stück festschrauben.
Haben Sie überall die Dichtungen eingesetzt?
9. Transparenter Ablaufschlauch bis zur Wanne der
Wärmepumpe runterführen und fixieren.
Elektromodul montieren
10. Elektromodul in leicht gekippter Stellung in die Laschen
auf dem Wärmepumpengehäuse einfahren.
11. Die Kabel des Lüftungsgeräts nach dem Platzieren des
Elektromoduls in das Modul reinfahren.
Elektrokabel im Elektromodul anschliessen
12. Kabel der Wärmepumpe durch die Deckenöffnung in das
Elektromodul führen und von Hinten durch die ovale
Öffnung in die Steckklemmen einstecken.
Die Steckklemmen und die Klemmen sind Eindeutig
beschriftet.
13. Kabel vom ComfoAir über die Rückwand des
Lüftungsgeräts durch das Ovale Loch führen und in die
Steckklemmen einstecken.
14. Kabel vom Elektriker durch das untere Loch einführen
