4.4. Hauptmenüfenster
Das Bedienfeld wird mit Betätigung des Schalters an der Aussenseite der Wärmepumpe
eingeschaltet. Solange
Präsentationsfenster angezeigt. Nach ein paar Sekunden wird das Hauptmenüfenster mit
verschiedenen Symbolen zur Information über den Zustand der Wärmepumpe angezeigt

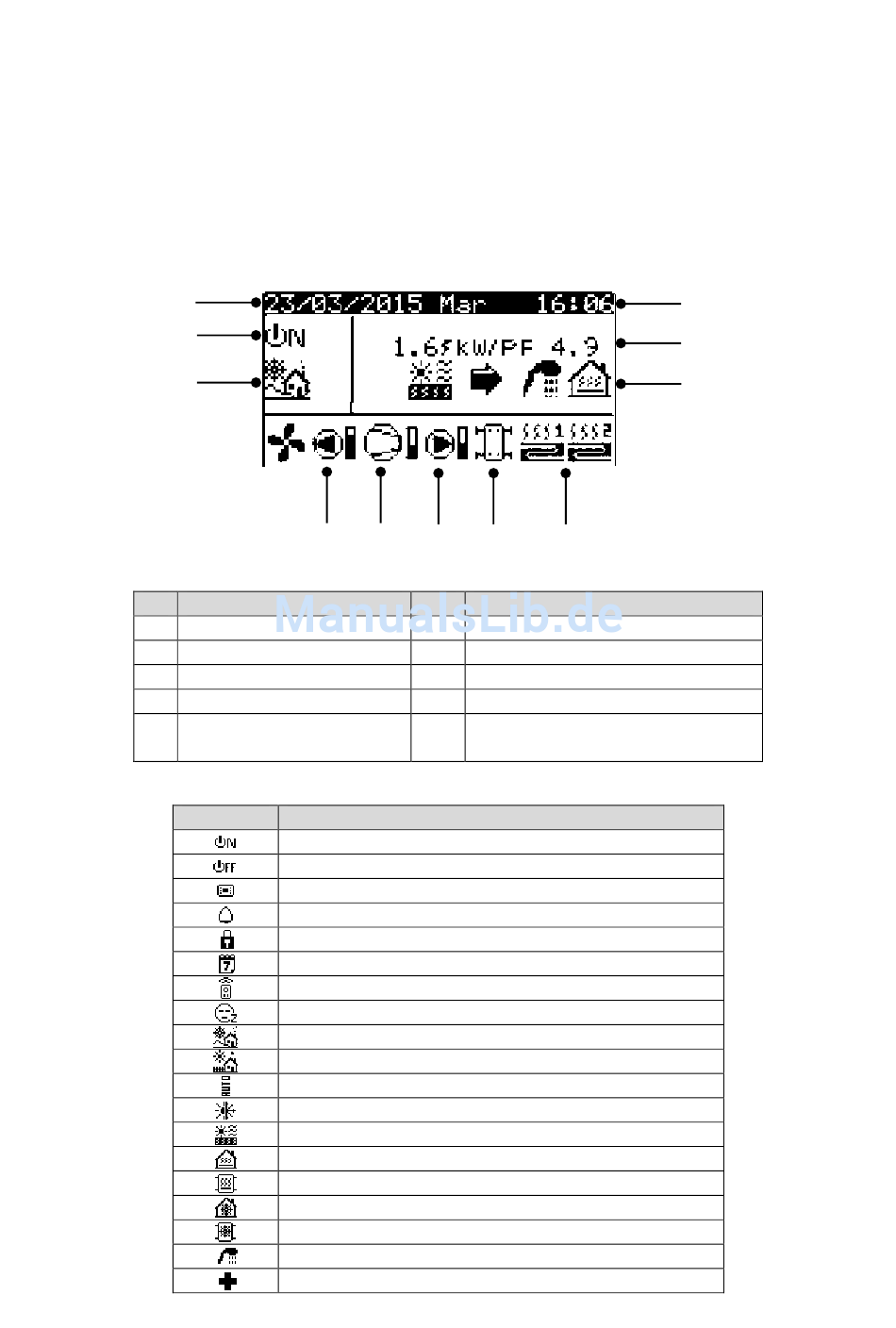

(Betriebsprogramm, Betriebsart, Datum, Uhrzeit und Zustand). Die nachfolgende Abbildung
zeigt ein Bild des Hauptmenüfensters, und die nachfolgende Tabelle enthält die
Beschreibung der Symbole, die im Hauptmenüfenster angezeigt werden können.
2
1
4
Nr.
1 Zustand der Wärmepumpe
2 Aktuelles Datum
3 Aktuelle Uhrzeit
4 Betriebsprogramm
5 Betriebsart
Symbol
16 - CH
das Steuerungsprogramm
7
6
Beschreibung
Wärmepumpe EIN
Wärmepumpe AUS
Ausgeschaltet an Tastatur
Ausgeschaltet durch Alarm
GESPERRT durch Alarm
Ausgeschaltet durch KALENDER
FERNSTEUERUNG
Kalender NACHTZEIT aktiviert
Programm WINTER aktiviert
Programm SOMMER aktiviert
Programm AUTO aktiviert
Programm GEMISCHT aktiviert
WÄRMEQUELLE
Betriebsart DIREKTE HEIZUNG aktiviert
Betriebsart HEIZUNGSPUFFER aktiviert
Betriebsart DIREKTE KÜHLUNG aktiviert
Betriebsart KÜHLUNGSPUFFER aktiviert
Betriebsart WARMWASSER aktiviert
Betriebsart LEGIONELLENSCHUTZ aktiviert
geladen
7
9 10
Nr. Beschreibung
6 Zustand des Verdichters
7 Zustand der Pumpen
8 Informationsfeld
9 Nebeneinrichtungen aktiviert
10 Aktivierung der Bereiche Heizen
und Kühlen
Bedeutung
wird, wird ein
