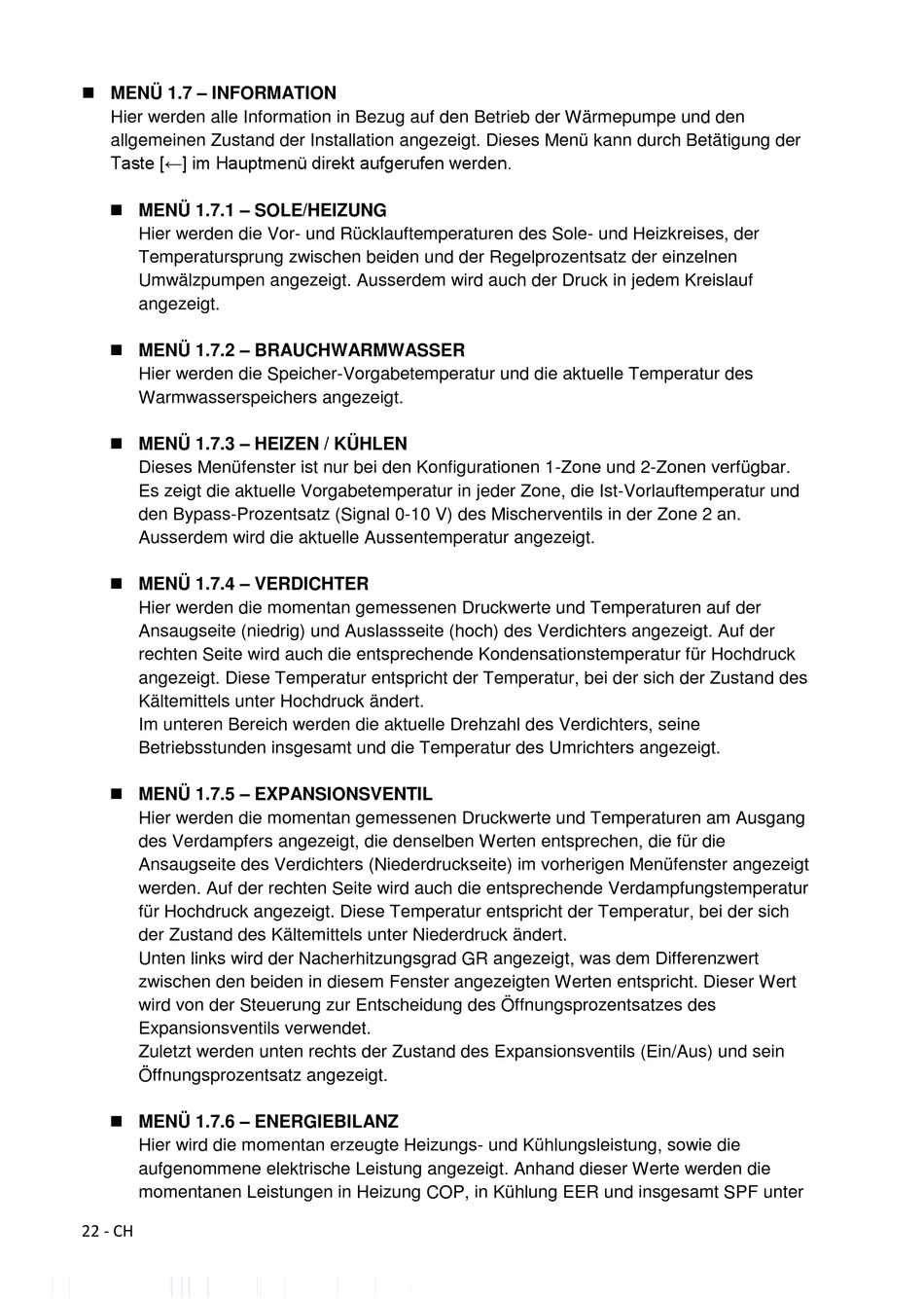

Zehnder ComfoBox Bedienungsanleitung Seite 22

 MENÜ 1.7 – INFORMATION
Hier werden alle Information in Bezug auf den Betrieb der Wärmepumpe und den
allgemeinen Zustand der Installation angezeigt. Dieses Menü kann durch Betätigung der
Taste [←] im Hauptmenü direkt aufgerufen werden.
 MENÜ 1.7.1 – SOLE/HEIZUNG
Hier werden die Vor- und Rücklauftemperaturen des Sole- und Heizkreises, der
Temperatursprung zwischen beiden und der Regelprozentsatz der einzelnen
Umwälzpumpen angezeigt. Ausserdem wird auch der Druck in jedem Kreislauf
angezeigt.
 MENÜ 1.7.2 – BRAUCHWARMWASSER
Hier werden die Speicher-Vorgabetemperatur und die aktuelle Temperatur des
Warmwasserspeichers angezeigt.
 MENÜ 1.7.3 – HEIZEN / KÜHLEN
Dieses Menüfenster ist nur bei den Konfigurationen 1-Zone und 2-Zonen verfügbar.
Es zeigt die aktuelle Vorgabetemperatur in jeder Zone, die Ist-Vorlauftemperatur und
den Bypass-Prozentsatz (Signal 0-10 V) des Mischerventils in der Zone 2 an.
Ausserdem wird die aktuelle Aussentemperatur angezeigt.
 MENÜ 1.7.4 – VERDICHTER
Hier werden die momentan gemessenen Druckwerte und Temperaturen auf der
Ansaugseite (niedrig) und Auslassseite (hoch) des Verdichters angezeigt. Auf der
rechten Seite wird auch die entsprechende Kondensationstemperatur für Hochdruck
angezeigt. Diese Temperatur entspricht der Temperatur, bei der sich der Zustand des
Kältemittels unter Hochdruck ändert.
Im unteren Bereich werden die aktuelle Drehzahl des Verdichters, seine
Betriebsstunden insgesamt und die Temperatur des Umrichters angezeigt.
 MENÜ 1.7.5 – EXPANSIONSVENTIL
Hier werden die momentan gemessenen Druckwerte und Temperaturen am Ausgang
des Verdampfers angezeigt, die denselben Werten entsprechen, die für die
Ansaugseite des Verdichters (Niederdruckseite) im vorherigen Menüfenster angezeigt
werden. Auf der rechten Seite wird auch die entsprechende Verdampfungstemperatur
für Hochdruck angezeigt. Diese Temperatur entspricht der Temperatur, bei der sich
der Zustand des Kältemittels unter Niederdruck ändert.
Unten links wird der Nacherhitzungsgrad GR angezeigt, was dem Differenzwert
zwischen den beiden in diesem Fenster angezeigten Werten entspricht. Dieser Wert
wird von der Steuerung zur Entscheidung des Öffnungsprozentsatzes des
Expansionsventils verwendet.
Zuletzt werden unten rechts der Zustand des Expansionsventils (Ein/Aus) und sein
Öffnungsprozentsatz angezeigt.
 MENÜ 1.7.6 – ENERGIEBILANZ
Hier wird die momentan erzeugte Heizungs- und Kühlungsleistung, sowie die
aufgenommene elektrische Leistung angezeigt. Anhand dieser Werte werden die
momentanen Leistungen in Heizung COP, in Kühlung EER und insgesamt SPF unter
