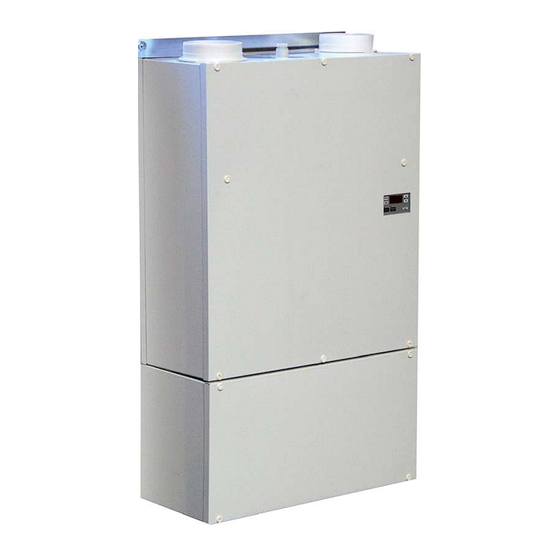

- Seite 1 Comfoair 140 Anleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT..................... 3 LLGEMEIN ………………………………………….………………………………..3 AFTUNG SICHERHEIT ............3 LLGEMEINE ICHERHEITSVORSCHRIFTEN ....4 U TREFFENDE ICHERHEITSVORKEHRUNGEN UND ASSNAHMEN ................... 4 ERWENDUNGSZWECK TECHNISCHE DATEN ....................5 PEZIFIKATION ) .................. 5 BMESSUNGEN IN MM ..................... 6 RINZIPSCHEMA ANLAGE ................7 ONTAGEBEDINGUNGEN .............. -
Seite 3: Vorwort
Comfoair 140 erforderlichen Hinweise. Sie dient auch als Handbuch für Wartungs- und Kundendienstarbeiten. Haftung Das Lüftungsgerät Comfoair 140 ist als Gerät für Das Gerät ist einer ständigen Verbesserung und komfortable Wohnungslüftung entworfen. Jede Weiterentwicklung unterworfen. Es kann daher andere Anwendung wird als Zweckentfremdung vorkommen, dass Ihr Gerät geringfügig von der... -
Seite 4: Zu Treffende Sicherheitsvorkehrungen Und Massnahmen
Wartungsvertrages mit einem konzessionierten Betrieb. Wir bitten um besondere Beachtung! Verwendungszweck. Das Comfoair 140 ist für die Absaugung belasteter Raumluft und Zuführung frischer, temperierter Außenluft konzipiert worden. Jede andere Anwendungsart gilt als zweckentfremdet. Für daraus resultierende Schäden oder Folgen... -
Seite 5: Spezifikation
4. TECHNISCHE DATEN 4.1 Spezifikation 4.1.1 Technische Daten COMFOAIR140 Wärmetauscherwirkungsgrad ca. 92% Ventilatoren Konstantvolumenstrom mit Gleichstromtechnik Spannung 230 V~, 50 Hz Abmessungen HxBxT 740x595x260 mm Anschlussstutzen 4x DN 125 mm Gewicht ca. 28 kg Einbaulage Wand- oder Deckeneinbau Das Gerät wird Standardmäßig in Ausführung rechts geliefert. Ein Umbau der Variante rechts auf links, auch als Deckenhängendes Gerät, ist mit geringem Aufwand möglich. -
Seite 6: Abmessungen ( In Mm )
Abmessungen Ausführung LINKS Ausführung RECHTS Ansicht A E-Anschluss Ansicht A E-Anschluss Zuluft Abluft Abluft Zuluft Fortluft Fortluft Außenluft Außenluft Abdeckelement ADE Abdeckelement ADE Kondensablauf Kondensablauf Ansicht B Ansicht B... -
Seite 7: M Ontagebedingungen
Der Comfoair 140 ist mit einem Einfrierschutz Prinzipschema ohne zusätzliche Hilfsenergie ausgestattet. In der Fortluft ist ein Fühler angebracht, der mit Hilfe der internen Regelung bei einer zu niedrigen Außentemperatur die Drehzahl des Zuluftventilators elektronisch stufenlos reduziert. Dadurch wird weniger Energie der Abluft entzogen, und ein Einfrieren des Wärmetauschers verhindert. -
Seite 8: Transport Und Verpackung
Um eine zugfreie Durchströmung Ihres Transport und Verpackung Hauses zu gewährleisten, müssen unter Während dem Transport und dem den Türen Luftspalte oder in den Türen Auspacken des Gerätes mit der nötigen Überströmgitter vorgesehen sein. Diese Umsicht umgehen. Beschädigungen an dürfen nicht abgedichtet werden, da der Verpackung sind bei Empfang der dann –... - Seite 9 Montage Abdeckelement ( Option) Bild 3 Montage Decke FORTLUFT Achtung: Gerät ist mit min. 2% Gefälle in Richtung Fortluft zu montieren!
-
Seite 10: Bauteile Übersicht
Bauteile Übersicht 1 Bypass mit Synchronmotor 2 Zuluft und Abluftventilator 3 Filter F6 Zuluft (optional) 4 Bedienungspaneel mit Display 5 PTC – Fühler Fortluft 6 Kondensablauf – Wandmontage 7 Kondensablauf – Deckenmontage 8 Gegenstromtauscher 9 Zuluftfilter 10 Abluftfilter 11 Montageschienen 12 Kabeldurchführung für Elektroanschluß... -
Seite 11: Elektroanschluss
Elektroanschluß Das Gehäuse des COMFOAIR140 ist mit einer Kabeldurchführung versehen. Der Elektroanschluss erfolgt im innenliegenden Klemmkasten. Die Klemmen sind nummeriert. Beachten Sie die Adernbezeichnung. Falsches anschließen der Kabel führt zur Beschädigung der Elektronik. Der Badezimmer Schalter ist als Wechselschalter oder Taster spannungslos anzuschließen. - Seite 12 6. INBETRIEBNAHME Bedienungspaneel Zuluft an A n z e i g e n : Mit dieser Taste können Sie die eingestellte Zulufttemperatur ablesen. Möchten Sie diese ändern, können Sie mittels der Tasten oder " 1 " Lüftung "Stufe 1" den gewünschten Wert einstellen. Drücken Sie "...
-
Seite 13: Menüstruktur
Nein Der Zugang zu den Menüs P3 bis P7 steht nur dem Kundendienst für Einstellungs- und Wartungsarbeiten zur Verfügung. Im Falle einer Störung setzen Sie sich mit Ihrem Installateur oder dem Zehnder Service in Verbindung. Zugang zu den Menüs Laufende Nummer... -
Seite 14: P Rogrammierbeispiel
6.2 Programmierbeispiel Stellen Sie die Stufe “2” (Betriebslüftung) des Zuluftventilators auf 40. Laufende Taste Display Beschreibung Nummer Menü Keine Funktion ▲ Zeitverzögerungen Stoßlüftung ▲ " 1 -- -- " Zugangscode erforderlich ( 352 ) ▲ " ? -- -- " Erste Nummer Code "... - Seite 15 P3 Lüfterstufen Laufende Bedeutung Default Einheit Nummer Abluftventilator Stufe 1 Abluftventilator Stufe 2 Abluftventilator Stufe 3 Zuluftventilator Stufe 1 Zuluftventilator Stufe 2 Zuluftventilator Stufe 3 aktueller Derzeitige Stufe Abluftventilator Wert Derzeitige Stufe Zuluftventilator aktueller Wert P4 Temperaturen Laufende Bedeutung Default Einheit Nummer Komforttemperatur...
- Seite 16 P6 Störungsregister Laufende Bedeutung Display Anzeige Nummer Letzte Störung Code siehe 8.1 „Alarm und Störungsanzeige“ Zweitletzte Code siehe 8.1 „Alarm und Störungsanzeige“ Störung Drittletzte Störung Code siehe 8.1 „Alarm und Störungsanzeige“ P7 Reset Laufende Bedeutung Default Nummer Quittieren Alarm / Störung Kein Quittieren Zustand...
-
Seite 17: Einregulierung
7. Wenn jetzt die Luftmengen noch zuviel abweichen, können diese an den Ventilen eingeregelt werden. 8. Kontrollieren Sie nachdem alle Ventile einreguliert wurden, die Gesamtanlage. 9. Schreiben Sie alle gemessenen und eingestellten Werte in das Einregulierungsprotokoll. 10. Schalten Sie den Comfoair 140 in die Stufe NIEDRIG. -
Seite 18: Wartung / Pflege 7.1 Allgemein
8. WARTUNG / PFLEGE Allgemein Die Wartung des Gerätes für den Endverbraucher beschränkt darauf, periodisch die Filter sowie die Zu- und Abluftventile /Gitter zu reinigen. Zwei mal im Jahr erschein im Display abwechselnd der Text "FIL" gefolgt von "tEr" um daran zu erinnern, die Filter zu reinigen. Gleichzeitig mit der Reinigung der Filter wird auch die Reinigung der Ventile/Gitter empfohlen. -
Seite 19: Störungen
9. STÖRUNGEN Störungs Suchtabelle COMFOAIR140 Fehler/Störung Erscheinung Display Kontrolle Keine Bypass dreht durch Bypass Filter verschmutzt FiltEr/A1 Filter Bypass dreht nicht Bypass PTC Fühler Zuluft PTC Fühler Abluft PTC Fühler Fortluft Alles aus Spannung liegt an Sicherung Platine defekt Steuerungs Platine defekt Keine Spannung Ausfall Netzspannung Hohe Einblastemperatur... - Seite 20 Fehler/Störung Erscheinung Display Kontrolle Keine oder zu wenig Ventilator läuft nicht Ventilator defekt Abluft; Bad / Dusche Ventilator Platine defekt bleibt zu lange feucht Steuerungs Platine defekt Ventilator läuft Filter verstopft Ventile/Gitter verstopft Wärmetauscher verstopft Ventilator verschmutzt Kanäle verstopft hohe Geräusche Zu- oder E1/E2 Laufrad schleift oder ist...
-
Seite 21: Kontroll Anleitung
Kontroll Anleitung Wärmetauscher Bypass Überprüfen Sie den Wärmetauscher auf Wenn zwischen DO3H und N, 230V AC Beschädigungen und Verschmutzung. Siehe hierzu gemessen wird, muss die Klappe öffnen / Kapitel “Wartung / Pflege”. geöffnet sein. Wenn zwischen DO4H und N, 230V AC Dreistufenschalter gemessen wird, muss die Klappe schließen / Überprüfen Sie die Funktion wie folgt:... -
Seite 22: Elektro Schema Comfoair 140
11. ANLAGEN 11.1 Elektro Schema Comfoair 140... - Seite 24 Bundesrepublik Deutschland Schweiz Zehnder GmbH Zehnder Comfosystems AG Comfosystems Industriestraße 11 Almweg 34 CH-8820 Wädenswil D-77933 LAHR Phone: +41 043 833 2020 Phone: +49 07821 586 159 Fax: +41 043 833 2021 Fax: +49 07821 586 302 e-mail: info@comfosystems.com www.zehnder-online.de...
