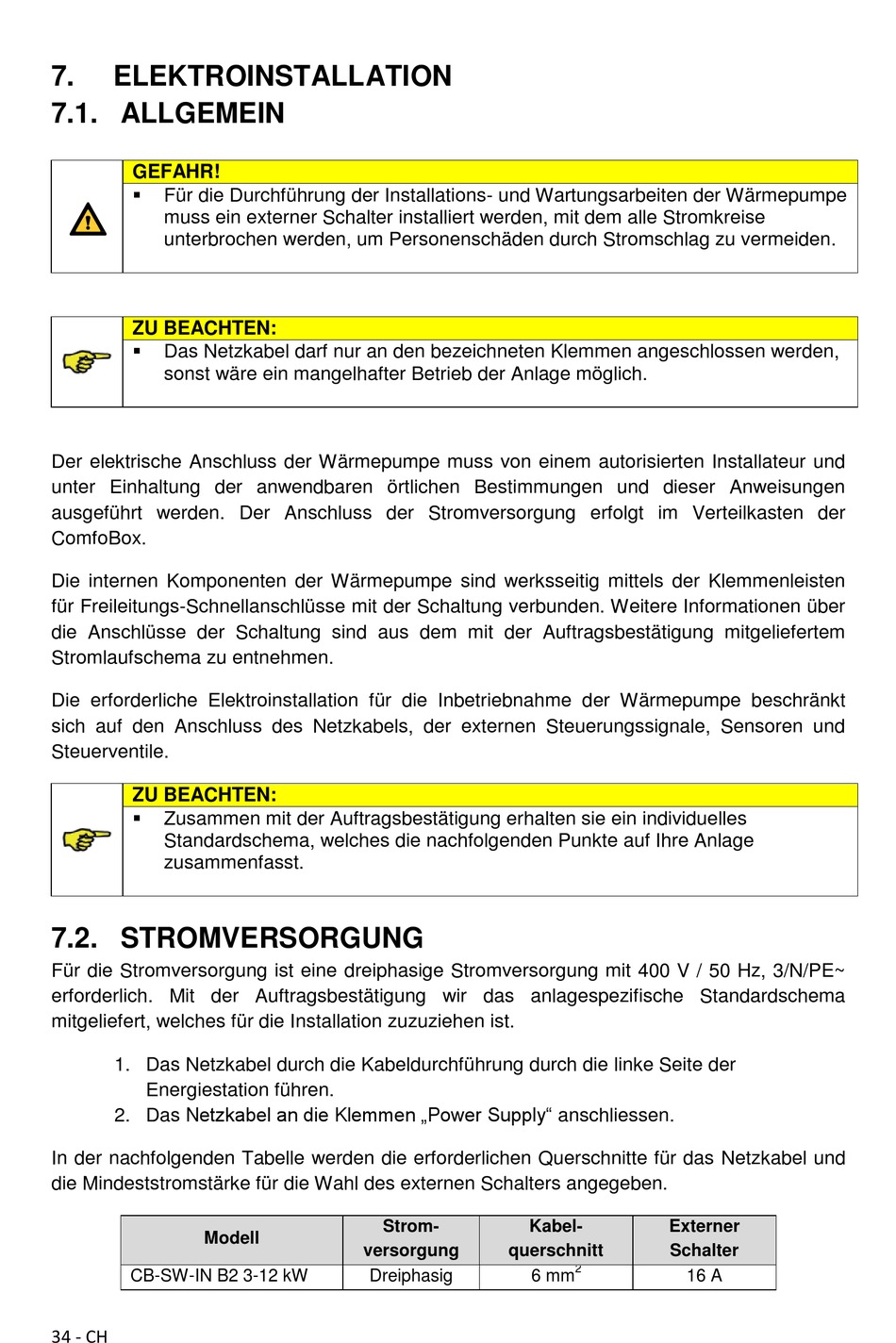

7.

ELEKTROINSTALLATION

7.1. ALLGEMEIN

GEFAHR!

Für die Durchführung der Installations- und Wartungsarbeiten der Wärmepumpe
muss ein externer Schalter installiert werden, mit dem alle Stromkreise
unterbrochen werden, um Personenschäden durch Stromschlag zu vermeiden.
ZU BEACHTEN:

Das Netzkabel darf nur an den bezeichneten Klemmen angeschlossen werden,
sonst wäre ein mangelhafter Betrieb der Anlage möglich.
Der elektrische Anschluss der Wärmepumpe muss von einem autorisierten Installateur und
unter Einhaltung der anwendbaren örtlichen Bestimmungen und dieser Anweisungen
ausgeführt werden. Der Anschluss der Stromversorgung erfolgt im Verteilkasten der
ComfoBox.
Die internen Komponenten der Wärmepumpe sind werksseitig mittels der Klemmenleisten
für Freileitungs-Schnellanschlüsse mit der Schaltung verbunden. Weitere Informationen über
die Anschlüsse der Schaltung sind aus dem mit der Auftragsbestätigung mitgeliefertem
Stromlaufschema zu entnehmen.
Die erforderliche Elektroinstallation für die Inbetriebnahme der Wärmepumpe beschränkt
sich auf den Anschluss des Netzkabels, der externen Steuerungssignale, Sensoren und
Steuerventile.
ZU BEACHTEN:

Zusammen mit der Auftragsbestätigung erhalten sie ein individuelles
Standardschema, welches die nachfolgenden Punkte auf Ihre Anlage
zusammenfasst.

7.2. STROMVERSORGUNG

Für die Stromversorgung ist eine dreiphasige Stromversorgung mit 400 V / 50 Hz, 3/N/PE~
erforderlich. Mit der Auftragsbestätigung wir das anlagespezifische Standardschema
mitgeliefert, welches für die Installation zuzuziehen ist.
1. Das Netzkabel durch die Kabeldurchführung durch die linke Seite der
Energiestation führen.
2. Das Netzkabel an die Klemmen „Power Supply" anschliessen.
In der nachfolgenden Tabelle werden die erforderlichen Querschnitte für das Netzkabel und
die Mindeststromstärke für die Wahl des externen Schalters angegeben.
Modell
CB-SW-IN B2 3-12 kW
34 - CH
Strom- Kabel-
versorgung querschnitt
Dreiphasig 6 mm
Externer
Schalter
2
16 A
