- Seite 1 Betriebsanleitung WIVAR II...
-
Seite 3: Inhaltsverzeichnis

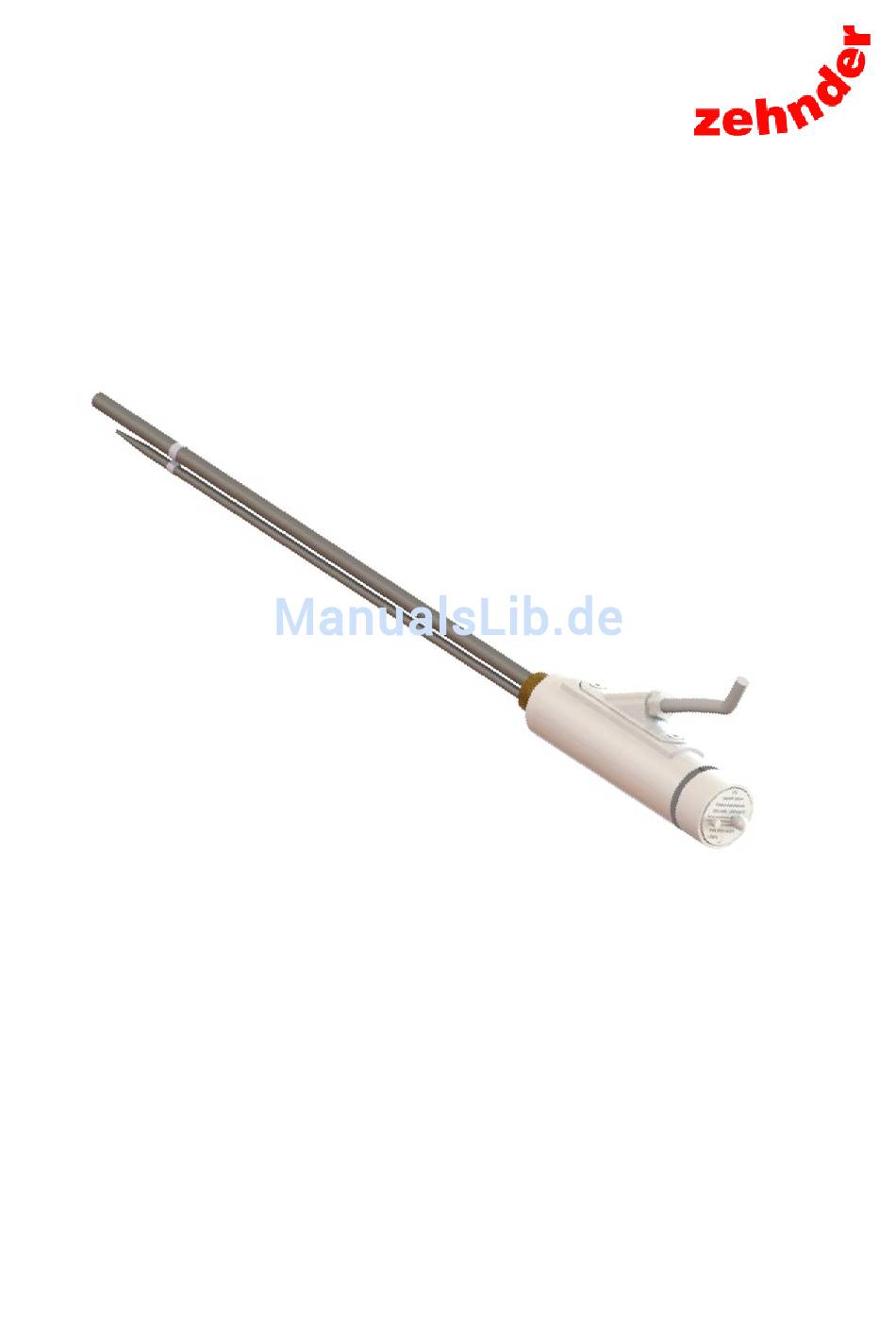

Liebe Kundin, lieber Kunde, Sie haben einen Badheizkörper mit dem modernen Heizstab WIVAR II erworben. Dieser ermöglicht Ihnen die Wahl zwischen zwei Oberflächentemperaturen oder einem zweistündigen Timerbetrieb. Mit dem optionalen Steuergerät Modell 1 haben Sie zudem die Möglichkeit, die Raumtemperatur zu regeln, Timerfunktionen auszuführen oder per App die Betriebszeiten über ein Wochenprogramm individuell einzustellen. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise ■ Gerätezustand: Das Gerät ist vor Benutzung auf den ordnungsgemässen Zustand und die Betriebssicherheit zu prüfen. Bei nicht einwandfreiem Zustand, darf das Gerät nicht benutzt werden. ■ Beschädigtes Netzkabel: Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. -
Seite 5: Produkt Übersicht Und Kompatibilität
übertragen und so die Heizkörperfunktionen automatisch zu regeln. Zehnder Smart Home Der Heizstab WIVAR II kann in das Zehnder Smart Home System (Connect-Box) eingebunden werden, dies wahlweise mit oder ohne Steuergerät Modell 1. Eine intelligente Verknüpfung mit anderen Zehnder Produkten ist damit möglich. Wenden Sie sich wegen der Verfügbarkeit an Ihre Zehnder Vertriebsorganisation. -
Seite 6: Montage Und Elektrische Anschlussarbeiten
Verordnungen und Richtlinien sind einzuhalten. Der Heizstab darf nur vom Hersteller geöffnet werden. Bestimmungsgemässer Einsatz ■ Der Heizstab darf nur zusammen mit geeigneten Heizkörpern der Zehnder Group verwendet werden. Sind Sie diesbezüglich unsicher, ziehen Sie eine Fachperson hinzu oder fragen Sie bei uns nach. - Seite 7 Leistung annehmen. Dies muss für die Auslegung der elektrischen Einrichtung berücksichtigt werden. Technische Daten Bitte nehmen Sie die technischen Daten vor der Installation zur Kenntnis. Diese befinden sich auf dem Typenschild auf der Unterseite des Heizstabes WIVAR II. Nennspannung 230-240V~ Nennleistung...
-
Seite 8: Funktionsanleitung Heizstab Wivar Ii
5 Funktionsanleitung Heizstab WIVAR II PTC Heizelement Temperaturfühler Drehring ½`` -Gewinde Sensor Pairing-Taste Trockenlauf Der Trockenlauf und die damit verbundene Materialalterung soll verhindert werden. Betriebsart LED Heizstab Temperatur Frostschutz ~12°C Blinkt alle 10 Sek. Linksdrehung Rechtsdrehung Heizstufe 1 ~50°C Heizstufe 2 ~65°C... - Seite 9 Inbetriebnahme Nach dem Einstecken des Netzsteckers befindet sich der Heizstab in der Initialisierungsphase. In diesem Zustand leuchten die LEDs zum Test abwechselnd in den Farben rot – grün – blau – weiss. In den Frostschutz gelangt man automatisch nach 5 Minuten oder durch Drehen des Rings bis die LED Farbe blau erscheint (ca.
- Seite 10 Reset Durch drücken der Pairing-Taste für 10 Sekunden wird ein Reset durchgeführt. Dabei werden die Verknüpfungsdaten, Wochenplan und weitere Einstellungen gelöscht. Für 10 Sekunden auf Der Heizstab leuchtet weiss für 3 Sekunden Pairing-Taste drücken und führt den Reset durch. Danach wird die Initialisierungsphase gestartet Stromausfall Nach einem Stromausfall geht der Heizstab in die Initialisierungsphase und gelangt...
-
Seite 11: Funktionsanleitung Für Optionales Steuergerät Modell 1
Werden die Batterien bereits beim Einlegen als zu schwach erkannt, leuchtet das Batteriesymbol und das Gerät bleibt gesperrt. Fällt die Batteriekapazität im Normalbetrieb unter eine gewisse Schwelle, leuchtet diese Anzeige für 10 s auf, das Gerät bleibt gesperrt. Verknüpfung mit Heizstab WIVAR II Pairing-Taste an der Für 15 Sekunden wird... - Seite 12 AUTO 5 Sekunden 10 Sekunden Modus Taste des Die Anzeige MAN und Wird ein Netzwerk Steuergeräts für 5 AUTO Leuchten. gefunden, beginnt die Sekunden drücken. Anzeige MAN für 10 Sekunden zu blinken. MAN T3 Innerhalb dieser 10 Der Heizstab ist nun mit Die LED leuchtet grün, Sekunden wird durch...
- Seite 13 Modus-Auswahl Durch mehrmaliges drücken der Modus-Taste kann zwischen den beiden Bedienungsmodi Manuel (MAN) und Automatik (AUTO) oder dem Timer Modus gewählt werden. Stufe Beschreibung Manueller Modus AUTO Wochenprogramm Timer für 4h / ~65°C Oberflächentemperatur Timer für 2h / ~65°C Oberflächentemperatur Timer für 1h / ~65°C Oberflächentemperatur Manueller Modus Im Manuellen Modus wird die Raumtemperatur geregelt, es stehen mit T1 bis T4 vier...
- Seite 14 Um den Automatik Modus ausführen zu können, muss zuerst auf einem Smartphone die Zehnder Connect App installiert, und dieses mit dem Steuergerät verbunden werden. Die Zehnder Connect App ist im App Store (iOS) oder im Playstore (Android) erhältlich. Mindestanforderungen Smartphone Die App funktioniert ab iOS Version 9.0...
-
Seite 15: Störungsbehebung
Einstellungen aktiviert werden. Reduzierte Oberflächentemperatur Es besteht die Möglichkeit, die maximale Oberflächentemperatur des Heizkörpers in den Einstellungen der Zehnder Connect App von 65°C auf 50°C zu reduzieren. Die Heizleistung des Heizkörpers wird damit jedoch auch reduziert. Reset Werden beide Tasten gedrückt gehalten, beginnen nach 5 Sekunden alle LEDs zu blinken. - Seite 16 Bringen Sie das Steuergerät in die Steuergerät hat den Nähe des Heizstabes. Wird das AUTO Kontakt zu dem Funksignal vom Heizstab wieder Heizstab WIVAR II gefunden, verbindet sich das Steuergerät blinken verloren. automatisch wieder. Falls nicht, Reset und Neuverknüpfung beider Geräte.
-
Seite 17: Erläuterungen
8 Erläuterungen Betrieb ohne Steuergerät Frostschutz Heizstufe 1 Heizstufe 2 Timer Betrieb mit Steuergerät Modell 1 MAN T1-T4 MAN T1-T4 AUTO T1-T4 AUTO T1-T4 Raumtemperatur Raumtemperatur Frostschutz nicht erreicht: ist erreicht: Timer Heizstab heizt Heizstab heizt nicht Weitere Netzwerk für Netzwerk wird Initialisierung Steuergerät... -
Seite 18: Haftungsausschluss, Kundendienst, Garantie, Lieferumfang, Entsorgung
Wenden Sie sich in allen Gewährleistungs- und Garantieangelegenheiten an Ihren Händler. Lieferumfang (bei Lieferung ohne Heizkörper) ■ 1× WIVAR II Heizstab 300 / 600 / 900 / 1200 W mit Gewindeflansch R1/2" ■ 1× Spez. Drehschlüssel ■ 1× Betriebsanleitung ■ 1× Steuergerät Modell 1 (optional) Entsorgung Entsorgung von Elektro- und Elektronik-Altgeräten. - Seite 20 Zehnder Group Produktion Gränichen AG · Oberfeldstrasse 1 · 5722 Gränichen · Schweiz T +41 62 855 12 12 · F +41 62 855 12 89 · info@zehnder-systems.ch · www.zehnder-systems.ch...
