5.3. Aufstellung

5.3.1. Grundlegendes Vorgehen

Zum Auspacken der Wärmepumpe und Aufstellen an ihrem endgültigen Aufstellungsort die
folgenden Schritte in der angegeben Reihenfolge durchführen.
1. Vorsichtig die Verpackung der Wärmepumpe abnehmen (Holzkiste, Folie usw.).
2. Vorsichtig die Verankerungen entfernen, mit denen die Wärmepumpe an der
Transportpalette befestigt ist.
3. Sicherstellen, dass die Wärmepumpe auf dem Transport nicht beschädigt wurde
und alle ihre Komponenten enthalten sind.
4. Die Wärmepumpe an ihrem Aufstellungsort aufstellen.
5. Die restlichen Geräte wie in der nachfolgenden Anleitung beschrieben aufbauen.

5.3.2. Zusammenbau der ComfoBox

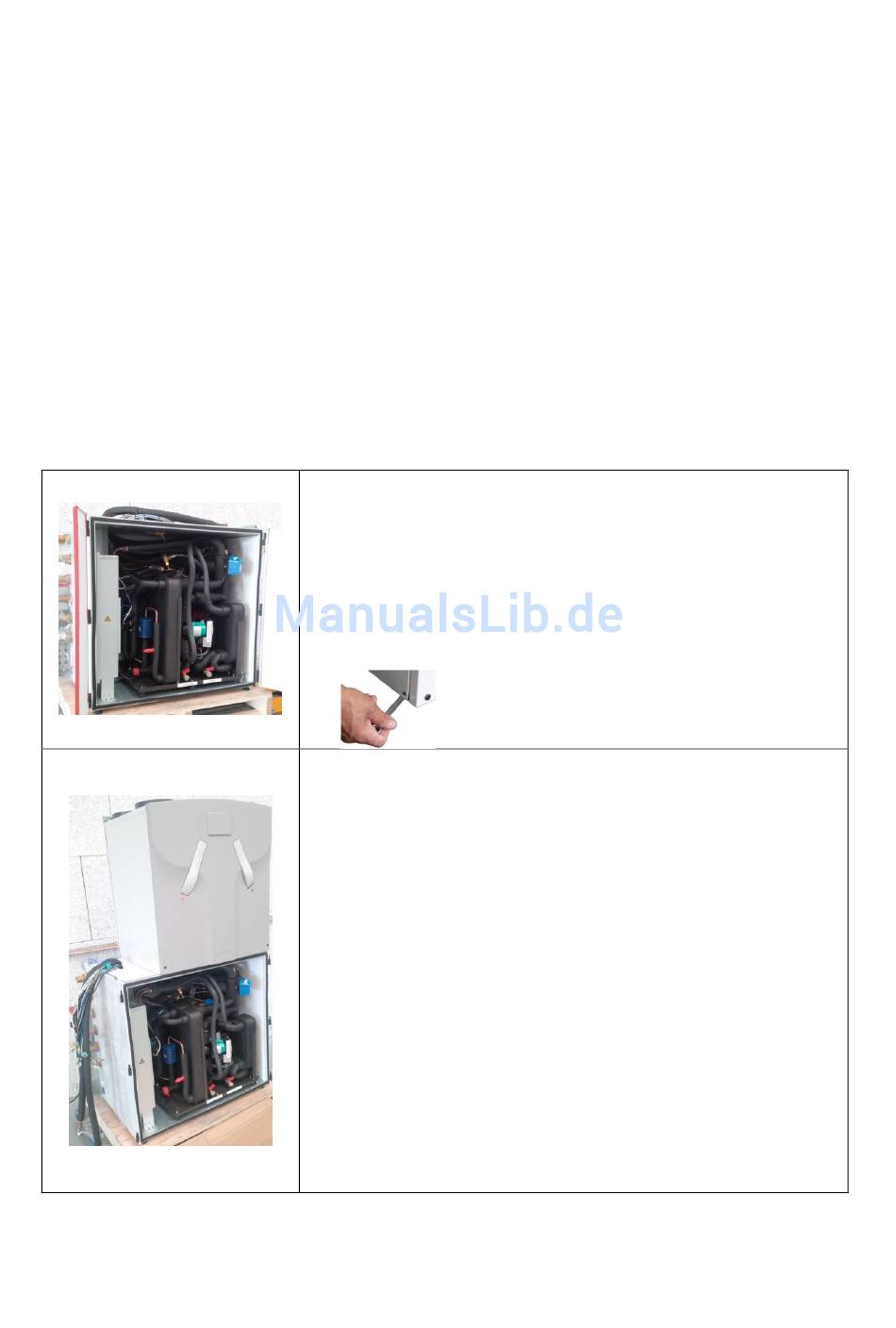

Wärmepumpen-/ Hydraulikmodul platzieren
1. Wärmepumpen-/Hydraulikmodul manuell oder mit einem
geeigneten Hebegerät genau auf der vorbereiteten Stelle,
evt. auf dem vorbereiteten Fundament, platzieren.
Empfohlener Wandabstand min. 100mm.
2. Mit den Fussschrauben das Wärmepumpen-
/Hydraulikmodul minimal zu den Wasseranschlüssen
abfallend (Kondensatwasserablauf) stellen.
Lüftungsgerät ComfoAir aufsetzen
3. Platzieren Sie das Lüftungsgerät auf der Wärmepumpe.
Das Lüftungsgerät ist bei der Rückwand nicht bündig mit
dem unteren Modul. Das Lüftungsgerät wird durch die
beiden Blechprofile auf dem Wärmepumpengehäuse
zentriert.
4. Anschluss des Kondensatablaufs des Lüftungsgeräts
4.1. Bei einem Lüftungsgerät mit Standardwärmetauscher
(grün) wird am Boden der Kondensatablauf
angeschraubt.
4.2. Bei einem Lüftungsgerät mit Enthalpietauscher (blau)
wird am Lüftungsgeräteboden der Kondensatablauf
beidseitig mit den zugehörigen Komponenten
verstopft.
5. Die losen Kabel des Lüftungsgeräts können über die
Rückwand des Lüftungsgeräts zum Elektromodul, der
nachfolgend positioniert wird geführt werden.
25 - CH
