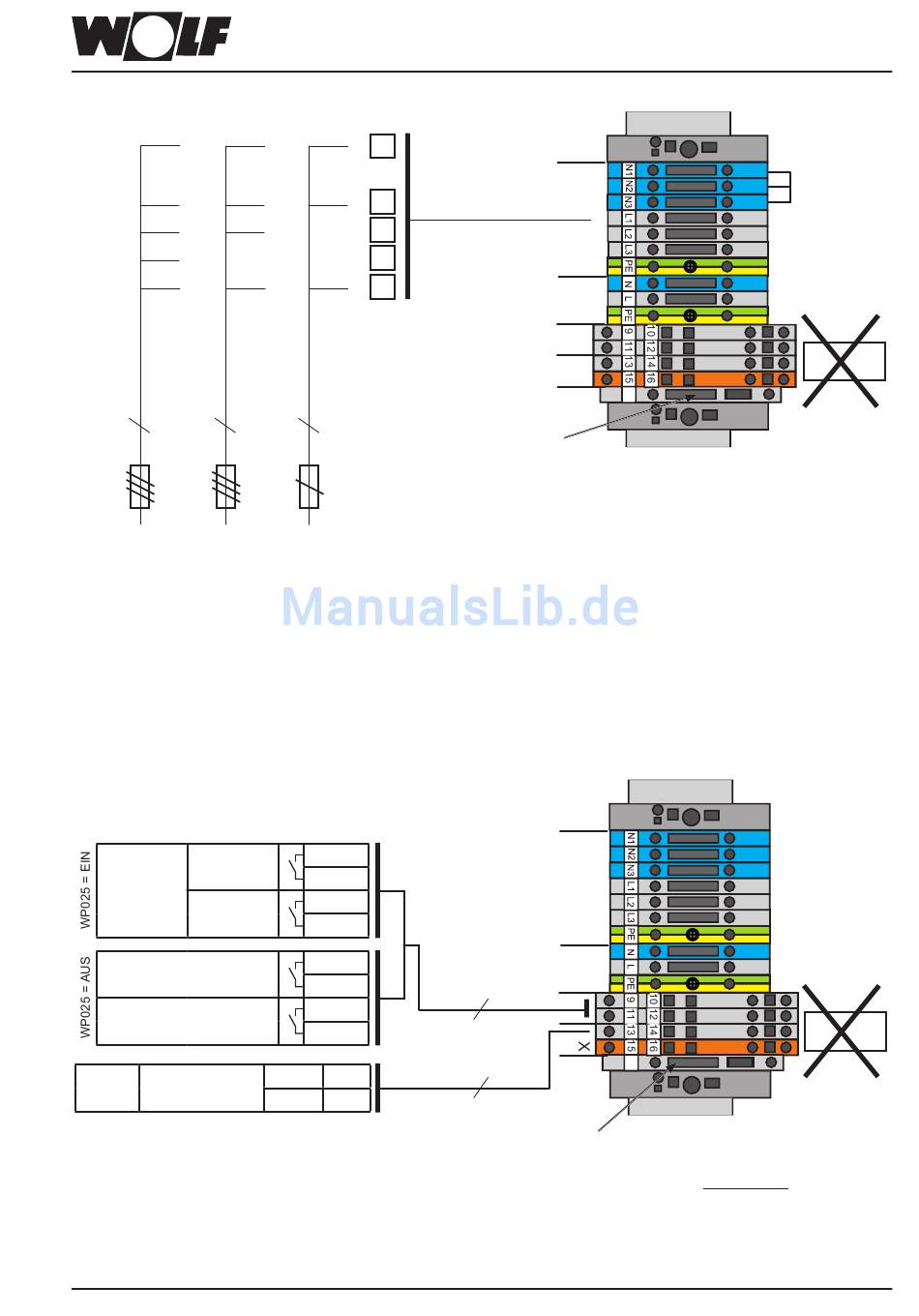

18.2 Anschluss Elektro-Heizung
5
5
*
*
6/9 kW
4/6 kW
Bei BWL-1S mit eingebauter 3-phasiger Elektro-Heizung kann diese wahlweise 1-phasig, 2-phasig oder auch 3-phasig
angeschlossen werden. Je nach Anforderung schaltet die Regelung die E-Heizung über ein Schütz zu.
Anschluss 6 kW Heizelement:
L1, N, PE
=
2 kW
L1, L2, N, PE
=
4 kW
L1, L2, L3, N, PE =
6 kW
Hinweis:
Je nach angeschlossener Leistung der E-Heizung muss der Parameter WP094 (Typ E-Heizung) auf
die angeschlossene Heizleistung eingestellt werden (Werkseinstellung WP094 = 6 kW).
18.3 Anschluss EVU / PV / Smart Grid / ODU - BUS
SG0
Smart*
Grid
SG1
EVU*
Sperre
PV*
Anhebung
ODU-
BWL-1S(B)
BUS
05/07/10/14/16
* potentialfreie Kontakte
Hinweis EVU:
Bei Anlagen mit zeitweiser Sperrung / Abschaltung durch den Energieversorger (EVU-Sperre) ist grundsätzlich ein
entsprechendes Schaltsignal (potentialfreier Kontakt) des Energieversorgers an Klemme X1-9/10 anzuschließen um
der Regelung der BWL-1S(B) die EVU-Sperre zu signalisieren. Wird die Funktion EVU-Sperre nicht verwendet, ist an
Klemme X1-9/10 eine Brücke einzusetzen.
54
Elektrischer Anschluss des Innenmoduls
N1
L1
L2
L3
PE
3
GTS (Gerätetypstecker)
*
* Werte für Absicherung siehe unter „Technische Daten"
2/3 kW
9
10
11
12
9
10
11
EVU,PV /
12
Smart Grid
C2
13
C1
14
ODU-BUS
(2x0,75 mm
geschirmt)
Ausgang 3WUV
Heizen / WW
EVU, PV /
Smart Grid
ODU-BUS
Anschluss 9 kW Heizelement (optional):
L1, N, PE
L1, L2, N, PE
L1, L2, L3, N, PE =
Einspeisung
Elektro-Heizung
Ausgang 3WUV
Heizen / WW
,
2
GTS (Gerätetypstecker)
X1
230 V
=
3 kW
=
6 kW
9 kW
X1
230 V
3065638_201710
