4
Aufstellungshinweise CHC-Split
4.1 Mindestraumvolumen
Bei Aufstellung im Personen- / Aufenthaltsbereich, der kein besonderer Maschinenraum ist, muss ein Mindestraum-
volumen entsprechend der Kältemittelfüllmenge eingehalten werden. Für das eingesetzte Kältemittel R410A gilt
entsprechend EN 378-1 ein praktischer Grenzwert von 0,44 kg/m³ Kältemittel pro Kubikmeter Raum.
Bei Kältemittelleitungen unter 12 m ist die vorhandene Füllmenge ausreichend. Da bei Kältemittelleitungen über 12
m und maximal 25 m R 410A nachgefüllt werden muß 0,06 kg/m), ist für die Aufstellung des Innenmoduls auch
ein größeres Raumvolumen gemäß der Tabelle notwendig.
Typ
BWL-1S(B)-05
BWL-1S(B)-07
BWL-1S(B)-10
BWL-1S(B)-14
BWL-1S(B)-16

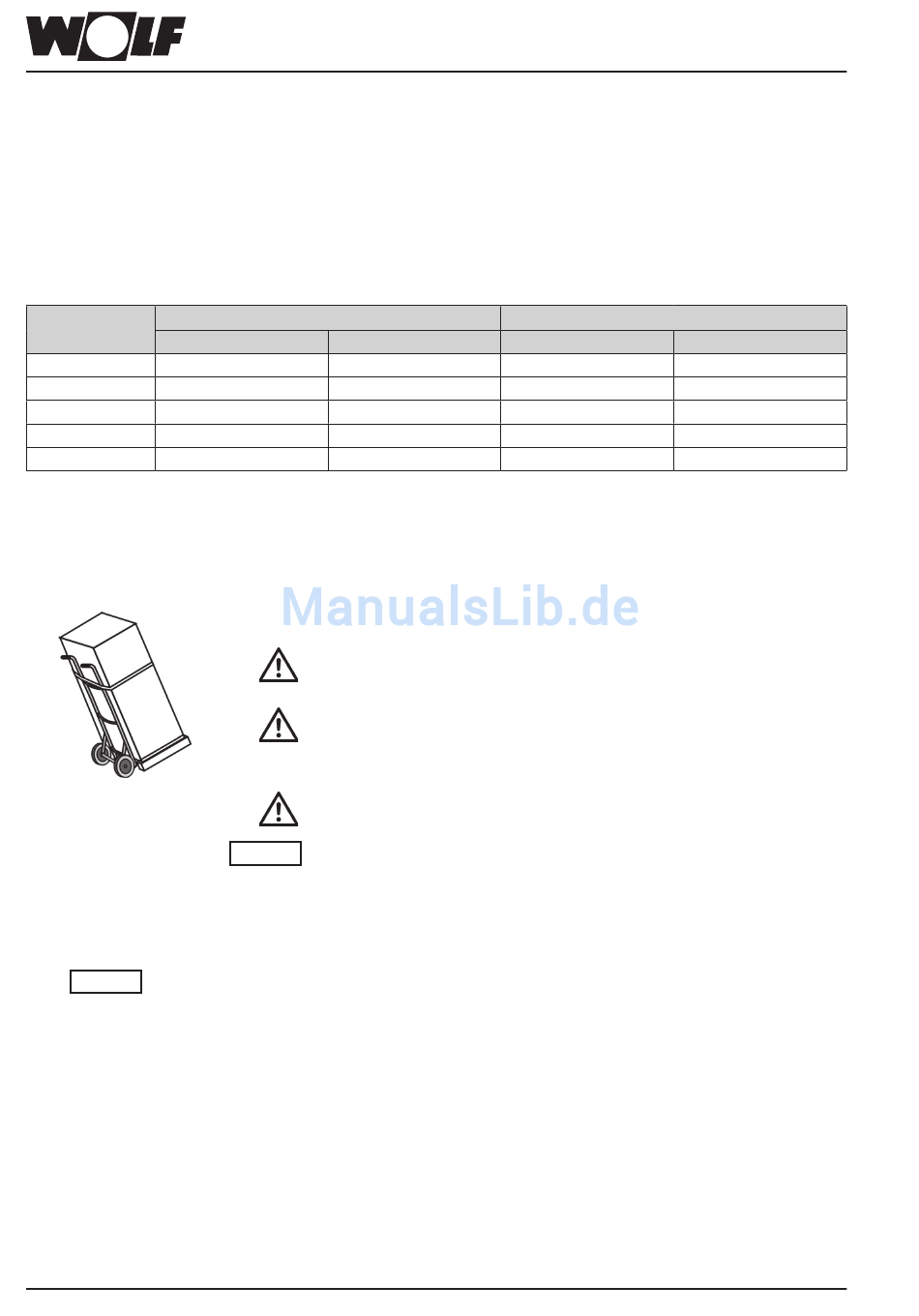

4.2 Transport zum Aufstellungsort
Zur Vermeidung von Transportschäden sollte die Wärmepumpe im verpackten Zustand mit einem Hubwagen zum
endgültigen Aufstellungsort transportiert werden.
4.3 Aufstellung
Das Wärmepumpencenter darf nur in einem frostgeschützten Raum aufgestellt
Achtung
werden. Andernfalls muss bei Frostgefahr der Speicher, sowie alle wasserführenden
Armaturen und Anschlussleitungen entleert werden! Eisbildung in der Anlage kann zu
Leckagen und Zerstörung des Speichers führen!
Der Aufstellungsort muss den notwendigen Raum für Wartung und Reparatur gewährleisten.
Es ist auf eine ebene Aufstellfläche sowie eine ausreichende Tragfähigkeit
des Untergrundes zu achten. Es ist auf ausreichende Raumhöhe zu achten um
eine Wartung der Anode sicherstellen zu können.
Vor dem Aufstellen/Verrohren des Speichers die Stellfüße in die vorgesehenen Innengewinde
auf der Unterseite des Speichers schrauben und festziehen. Die verstellbaren
Füße dienen als Ausgleich bei Bodenunebenheiten.
3065638_201710
Aufstellungshinweise CHC-Split
Kältemittelleitung < 12m
Füllmenge
Raumvolumen
2,15 kg
2,15 kg
2,95 kg
2,95 kg
3,50 kg
Transport mit Hubwagen nur im verpackten Zustand!
Achtung Kippgefahr!
Zur Vermeidung von Geräteschäden darf die Neigung des Außenmo-
duls der Wärmepumpe beim Transport nur max. 45° betragen!
Die Bauteile insbesondere die Kunststoffverkleidungen sowie die
Verrohrung des Kältekreises sowie der Heizungsseite dürfen nicht zu
Transportzwecken genutzt werden! Nur die vorgesehenen Haltegriffe
für den Transport benutzen!
Gewicht der Wärmepumpe beachten!
„Hinweise" auf der Verpackung müssen beachtet werden.
Achtung
Füllmenge bis
> 4,9 m³
> 4,9 m³
> 6,7 m³
> 6,7 m³
> 8,0 m³
Kältemittelleitung 12m - 25m
Raumvolumen
2,93 kg
> 6,7 m³
2,93 kg
> 6,7 m³
3,73 kg
> 8,5 m³
3,73 kg
> 8,5 m³
4,28 kg
> 9,7 m³
13
