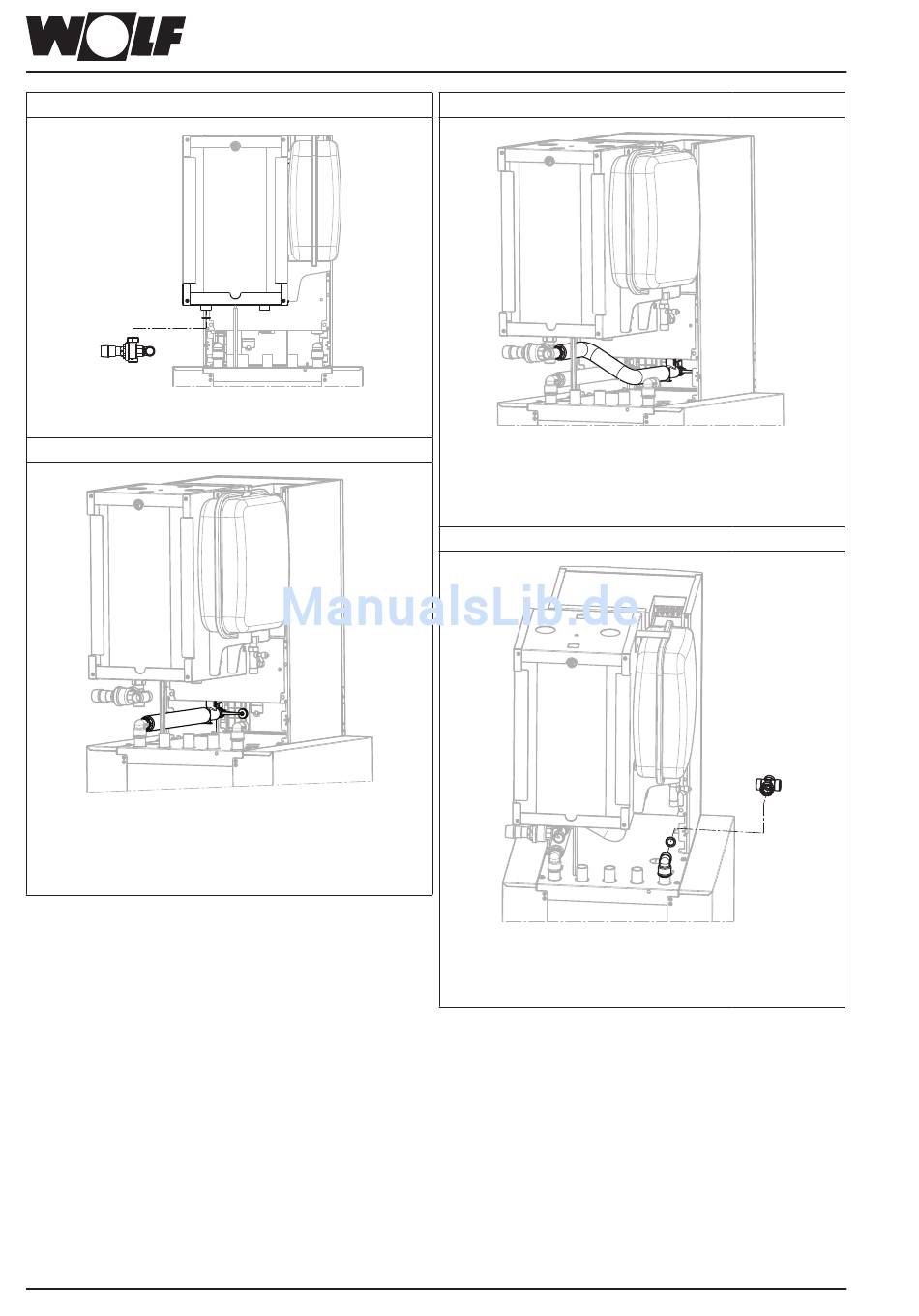

Wolf CHC-Split /200 Montageanleitung Seite 31

9.16
Einbaulage des Überströmventils
9.17
Detail A
Maßstab:
25.07.17
CATIAV5R24SP5
Vormontiertes Anschlussset Vorlauf Speicher (lang) mit
Dichtung (Pos. 8.20) an Anschlusswinkel gemäß Bild
montieren und O-Ring-Seite mit Inneneinheit verbin-
Detail A
den und mit Sicherungsklammer (Pos. 8.16) sichern
Maßstab:
26.07.17
CATIAV5R24SP5
3065638_201710
weitere Montage CHC Split /200-35
1:7
1:10
Montage Überströmventil 1
Tro
CATDWG0126539
1:7
1:10
Montage VL Speicher PU 35
Tro
CATDWG0126551
9.18
Vormontiertes Anschlussset Vorlauf Heizung mit Dich-
tung (Pos. 8.20) an Kreuzstück (Pos 8.7) gemäß Bild
montieren und O-Ring-Seite mit Inneneinheit verbin-
den und mit Sicherungsklammer (Pos. 8.16) sichern
. 0,000
9.19
1
1
. 0,000
Kreuzstück (Pos 8.5) unter Verwendung von Dichtung
(Pos 8.20) an Anschlusswinkel gemäß Bild montieren
1
1
Detail A
Maßstab: 1:7
1:10
Montage VL Heizung PU 35
26.07.17 Tro
CATDWG0126562
CATIAV5R24SP5
Detail A
und,
Maßstab: 1:7
1:10
Montage Kreuzstück RL PU
26.07.17 Tro
CATDWG0126577
CATIAV5R24SP5
. 0,000
1
1
. 0,000
35
1
1
31
