Wolf CWL-2-225 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Wärmepumpen
  5. CWL-2-225
  6. Montage- und bedienungsanleitung

Wolf CWL-2-225 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CWL-2-225:
Inhaltsverzeichnis

Quicklinks

Montage- und bedienungsanleitung
DE
Comfort-Wohnraum-Lüftung
AT
CH
CWL-2-225
Deutsch | Änderungen vorbehalten
7100828_202105
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CWL-2-225

Inhaltszusammenfassung für Wolf CWL-2-225

  • Seite 1 Montage- und bedienungsanleitung Comfort-Wohnraum-Lüftung CWL-2-225 Deutsch | Änderungen vorbehalten 7100828_202105...

  • Seite 2: Bedienungsanleitung

    Benutzer durchgeführt werden. Kinder dürfen nicht mit dem Gerät spielen. Falls muss das Netzkabel ausgetauscht werden, immer ein Ersatznetzkabel bei der WOLF GmbH bestellen. Um gefährliche Situationen zu verhindern, darf ein beschädigter Netzanschluss nur von einer entsprechend qualifizierten Person ausgetauscht werden!

  • Seite 3: Inhaltsverzeichnis

    11.1.3 Anschluss eines zusätzlichen Stufenschalters mit Filteranzeige....... 37 11.1.4 Anschließen des zusätzlichen Stufenschalters mit kabelloser Fernbedienung....38 7100828_202105 WOLF GmbH | 3...
  • Seite 4 Recycling..............55 4 | WOLF GmbH...

  • Seite 5: Lieferung

    Zum Lieferumfang des Wärmerückgewinnungsgeräts Typ CWL gehören folgende Komponenten: 1. Wärmerückgewinnungsgerät 2. Wandmontageset bestehend aus: – 1x Montagebügel – 2x Schutzpuffer – 2x Gummistreifen – 2x Gummischeiben 3. Siphon 4. Dokumentensatz bestehend aus: – 1x Installationsanleitung 7100828_202105 WOLF GmbH | 5...

  • Seite 6: Allgemein

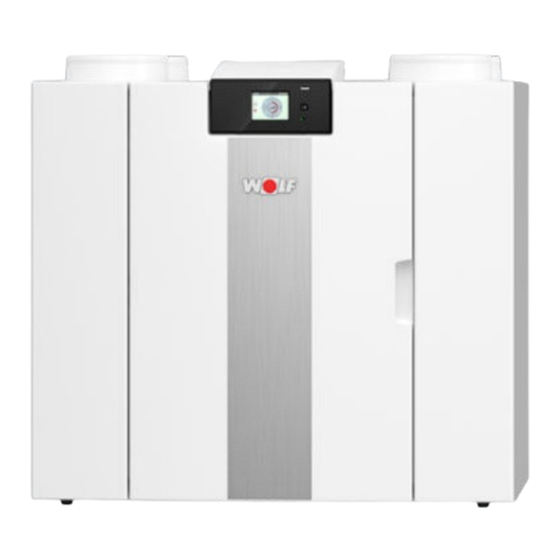

    Allgemein Allgemein Das CWL-2-225 ist ein Lüftungsgerät mit Wärmerückgewinnung für die balancierte Lüftung von Wohnungen. Merkmale: – Maximale Leistung 225 m³/h – Hoch-effizienter Kunststoff-Wärmetauscher – Filter ISO Coarse 60 % – Modulierendes elektrisches Vorheizregister – Automatische Bypassklappe – Touchscreen – Einstellbare Luftmengen –...

  • Seite 7: Ausführung

    Kanal „Zuluft“ * [dB(A)] *) Kanalgeräusch einschließlich Endkorrektur In der Praxis kann der Wert durch Messtoleranzen um 1dB(A) abweichen. Widerstand Achtung: Kanalsystem Der im Kreis [Pa] angegebene Wert ist die Leistung (in Watt) pro Ventilator. Volumenstrom [m 7100828_202105 WOLF GmbH | 7...

  • Seite 8: Anschlüsse Und Abmessungen

    Rechtsausführung befinden sich die „warmen“ Anschlüsse (1und 3) auf der rechten Seite des Geräts. Linksausführung Alle Abmessungen sind in mm angegeben. Der Durchmesser sämtlicher Bundringe beträgt 125 mm. Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphonanschluss Abluftfilter Zuluftfilter Aufhängung 8 | WOLF GmbH 7100828_202105...
  • Seite 9 Ausführung Rechtsausführung Alle Abmessungen sind in mm angegeben. Der Durchmesser sämtlicher Bundringe beträgt 125 mm. Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphonanschluss Abluftfilter Zuluftfilter Aufhängung 7100828_202105 WOLF GmbH | 9...

  • Seite 10: Geöffnetes Gerät

    Touchscreen Wärmetauscher USB-Anschluss (X13) Motor Bypassklappe Serviceanschluss Abluftfilter Anzeige-LED Bypassklappe Übertemperatursicherung Vorheizregister Netzkabel 230 Volt Vorheizregister Relaisausgang (X19) Außentemperatursensor 24-Volt-Anschluss (X18) Zuluftfilter eBus-Anschluss (X17) Abluftventilator 24-Volt-Anschluss (X16) Siphonanschluss Modbus-/Interner bus-Anschluss (X15) Zuluftventilator Anschluss Stufenschalter (X14) 10 | WOLF GmbH 7100828_202105...

  • Seite 11: Funktion

    Temperatursensoren messen die Temperaturen am Wärmetauscher und bei Bedarf wird das Vorheizregister eingeschaltet. Falls das Vorheizregister bei sehr niedrigen Temperaturen eine unzureichende Leistung liefert, wird im Gerät zusätzlich ein stufenloses Ungleichgewicht hergestellt. Die Software „erkennt“ den Gerätetyp. 7100828_202105 WOLF GmbH | 11...

  • Seite 12: Plus-Ausführung

    Die Montage ist beispielsweise an der Wand im Installationsraum möglich. Ein extra langes Verbindungskabel ist im Plus Erweiterungssets enthalten. 1 = CWL-Gerät mit montierter Basisplatine 2 = Trägerplatte Plusplatine 3 = Plusplatine 4 = Abdeckung Plusplatine 12 | WOLF GmbH 7100828_202105...

  • Seite 13: Installation

    – Es ist ein Freiraum von mindestens 70 cm und eine freie Stehhöhe von 1,8 m vor dem Gerät vorzusehen. – Zum Anschließen des Geräts und Servicearbeiten an der Platine, ist ein Freiraum von mindestens 25 cm über dem Gerät vorzusehen. Die Umgebungstemperatur muss zwischen +10 °C und + 40 °C liegen. 7100828_202105 WOLF GmbH | 13...

  • Seite 14: Kondensatablauf Anschließen

    Anschluss des Siphons zu schieben. A = CWL -2-225 Rechtsausführung B = Siphonmontage unten am CWL-Gerät C = Beispiele für Kondensatablaufanschlüsse mit Manschette HT DN32 D = Abnehmbare Kupplung E = Beispiel eines Geruchsverschlusses 14 | WOLF GmbH 7100828_202105...

  • Seite 15: Luftkanäle Anschließen

    Empfohlen wird, die Zuluftventile einzusetzen. Bei Verwendung von Schalldämpfern ist bei der Montage zu berücksichtigen, dass diese nach einiger Zeit ausgetauscht werden können müssen. Es ist eine ausreichende Anzahl von Nachströmöffnungen vorzusehen, Türspalt 2 cm. 7100828_202105 WOLF GmbH | 15...

  • Seite 16: Elektrische Anschlüsse

    Zum Anschließen eines eBus-Steckers befindet sich auf der Rückseite der Display-Abdeckung (®) der abziehbare 2-polige (grüne) Anschluss X17. Das eBus-Protokoll kann zum Beispiel für den Anschluss der BM-2 (® Anschluss Bedienmodul BM-2 Seite 39) genutzt werden. Die Kontakte sind polaritätsempfindlich und müssen daher immer richtig 16 | WOLF GmbH 7100828_202105...

  • Seite 17: 24-Volt-Anschluss

    Schaltplan (® Elektrische Schaltpläne Seite 33)! Hinweis Achtung: Wenn der ModBus aktiv ist, kann die Luftstufe im Display oder mit dem eventuell angeschlossenen Stufenschalter nicht geändert werden! Auch ein angeschlossener Feuchtesensor ist dann ohne Funktion. 7100828_202105 WOLF GmbH | 17...

  • Seite 18: Koppeln Von Geräten Mittels Interner Bus

    Alle CWL -2-225 -Geräte haben denselben Luftdurchsatz wie das als „Master“ konfigurierte Gerät. Die Störmeldungen aller Geräte werden im Display des Master-Geräts angezeigt. Bei Verwendung eines BM-2 oder der WOLF Home sind diese immer an das Master-Gerät anzuschließen. 18 | WOLF GmbH...

  • Seite 19: Anzeige

    Das Menü ist werksseitig auf die englische Sprache eingestellt. Die gewünschte Einstellung kann später noch vorgenommen werden und zwar im Einstellmenü siehe dazu die Tabelle der Einstellwerte (® Einstellwerte Seite 47), Schrittnummer 15.1 bis Schrittnummer 15.10. 7100828_202105 WOLF GmbH | 19...

  • Seite 20: Unterteilung Des Displayfensters

    Filtermeldung: Dieses Symbol wird nur angezeigt, wenn der Filter gereinigt bzw. ausgetauscht werden muss. Für weitere Informationen siehe das Kapitel „Filter reinigen“ (® Filter reinigen Seite 29). Störung: Für weitere Informationen siehe das Kapitel „Störung“ (® Störungsanalyse Seite 26). 20 | WOLF GmbH 7100828_202105...
  • Seite 21 Dieses Gerät ist als Master-Gerät eingestellt, wenn mehrere Geräte daran gekoppelt sind (Kaskade) Das Gerät ist als Slave-Gerät eingestellt; es können maximal 9 Geräte an das Master-Gerät gekoppelt werden Ansteuerung mittels eBus oder BM-2 Ansteuerung mittels ModBus oder Interner Bus Die „Bypass-Boost“-Funktion ist aktiv 7100828_202105 WOLF GmbH | 21...
  • Seite 22 Anzeige Bereich Symbol im Beschreibung Display Internetverbindung Signalstärke USB-Verbindung aktiv 11:07 Aktuelle eingestellte Uhrzeit des Geräts. 02.11.2020 Aktuelles Datum 22 | WOLF GmbH 7100828_202105...

  • Seite 23: Display-Informationen

    Die so eingestellte Lüftungsstufe bleibt eine halbe Stunde lang aktiv; dies wird im Display durch eine Hand mit Uhr angezeigt. Der Touchscreen kann auch permanent als Stufenschalter eingestellt werden; dazu muss im Einstellmenü unter Schrittnummer 15.8 die Einstellung „Ja“ gewählt werden. HINWEIS: Falsche Einstellungen können die einwandfreie Funktion des Geräts beeinträchtigen! 7100828_202105 WOLF GmbH | 23...

  • Seite 24: Inbetriebnahme

    Falls CO -Sensoren sind angeschlossen, wird abhängig von den gemessenen PPM-Werten die Luftmenge stufenlos zwischen Stufe 1 und Stufe 3 geregelt; ist ein Feuchtesensor angeschlossen, wird bei Einschalten dieses Sensors die Luftmenge auf Stufe 3 geschaltet. 24 | WOLF GmbH 7100828_202105...

  • Seite 25: Sonstige Einstellungen Durch Den Installateur

    Änderungen können im Einstellmenü vorgenommen werden. HINWEIS: Da Änderungen im Einstellmenü die einwandfreie Funktion des Geräts beeinträchtigen können, muss bei nicht beschriebenen Einstellungen Rücksprache mit WOLF GmbH gehalten werden. Falsche Einstellungen können die einwandfreie Funktion des Geräts ernsthaft beeinträchtigen! Werkseinstellung Es ist möglich, alle geänderten Einstellungen gleichzeitig auf die Werkseinstellungen zurückzusetzen.

  • Seite 26: Störung

    Reset) und das Display zeigt wieder den Betriebszustand an. Um diese Störung zu beheben, wenden sich bitte an Ihren Installateur. 1. Zuluftventilator defekt HINWEIS: Eine verriegelnde Störung kann nicht behoben werden, indem das Gerät spannungslos geschaltet wird; die Störung muss zuerst behoben werden! 26 | WOLF GmbH 7100828_202105...
  • Seite 27 Verdrahtung zum Touchscreen überprüfen; Touchscreen; Verwendung des Verdrahtung austauschen allgemeine Service-Werkzeugs Falls beschädigt, Touchscreen austauschen; tritt die Störmeldung angezeigt Störung weiterhin auf, Platine austauschen Störung wird automatisch zurückgesetzt, wenn das Gerät wieder mit Spannung versorgt wird 7100828_202105 WOLF GmbH | 27...
  • Seite 28 Nachheizregister abkoppeln und Schmelzsicherung Nachheizregister Komfortregler reagiert des Nachheizregisters überprüfen; falls oder Sicherung anders Schmelzsicherung defekt, diese austauschen. defekt; allgemeine Wurde die Störung noch nicht behoben:Externes Störmeldung Nachheizregister austauschen Spannungsversorgung des Geräts einschalten Störung wird automatisch zurückgesetzt. 28 | WOLF GmbH 7100828_202105...

  • Seite 29: Wartung

    „Zurück“ gedrückt wird. Erst danach ist der Timer der Filtermeldung zurückgesetzt! Wartung des Siphons Reinigung des Siphons Jedes Jahr muss der Siphon abgetrennt und gereinigt werden. (Als Beispiel wird eine CWL 4-0 Einheit dargestellt) 7100828_202105 WOLF GmbH | 29...

  • Seite 30: Wartung Durch Fachkraft

    Vorheizregisters und der Ventilatoren. Je nach Umständen ist dies ungefähr einmal alle 3 Jahre erforderlich. Trennen das Gerät von der Spannungsversorgung, indem Sie den Netzstecker ziehen. Öffnen die Filtertür. Nehmen die beiden Filter heraus. Entfernen die vordere Abdeckung. 30 | WOLF GmbH 7100828_202105...
  • Seite 31 Nehmen den Wärmetauscher heraus. Achten darauf, die Schaumstoffteile im Gerät nicht zu beschädigen. Reinigen den Wärmetauscher mit warmem Wasser (max. 45 °C) und einem geeigneten Spülmittel. Spülen den Wärmetauscher mit warmem Wasser nach. Klappen die Lüfterverriegelung zur Seite, um Platz unter dem Lüfter zu schaffen. 7100828_202105 WOLF GmbH | 31...
  • Seite 32 Schließen die 230-V-Spannungsversorgung wieder am Gerät an. Setzen den Timer der Filtermeldung zurück, indem im Einstellungsmenü unter Schrittnummer 4.3 den Timer wieder auf Null setzen. Nachdem der Timer der Filtermeldung zurückgesetzt wurde, wechselt das Gerät zum Hauptmenü und ist wieder betriebsbereit. 32 | WOLF GmbH 7100828_202105...

  • Seite 33: Elektrische Schaltpläne

    Elektrische Schaltpläne Elektrische Schaltpläne 7100828_202105 WOLF GmbH | 33...
  • Seite 34 Wenn das Gerät einen anderen Ventilator erkennt (z. B. beim grau Austauschen eines Ventilators bei Servicearbeiten), wird gelb automatisch ein „Assistent“ gestartet; für den richtigen grün Anschluss des Ventilatorkabels befolgen die Anweisungen im lila Display. 34 | WOLF GmbH 7100828_202105...

  • Seite 35: Elektrische Anschlüsse Zubehör

    C = Modularkabel: Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 7100828_202105 WOLF GmbH | 35...

  • Seite 36: Anschluss Kabellose Fernbedienung (Ohne Filteranzeige)

    Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 36 | WOLF GmbH 7100828_202105...

  • Seite 37: Anschluss Eines Zusätzlichen Stufenschalters Mit Filteranzeige

    Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 7100828_202105 WOLF GmbH | 37...

  • Seite 38: Anschließen Des Zusätzlichen Stufenschalters Mit Kabelloser Fernbedienung

    Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet. Die Aderfarbe C1 bis C6 kann je nach Typ des verwendeten Modularkabels variieren. 38 | WOLF GmbH 7100828_202105...

  • Seite 39: Anschluss Bedienmodul Bm-2

    Anschluss Bedienmodul BM-2 A = CWL-Gerät B = Bedienmodul BM-2 mit Mindestanforderung Software: FW 2.80 (optional) C = Zweiadriges Steuerstromkabel D = Grüner zweipoliger Stecker mit Schraubanschluss E = Position der grünen eBus-Buchse auf Rückseite der Regelung 7100828_202105 WOLF GmbH | 39...

  • Seite 40: Anschluss Feuchtesensor

    1 = CWL-Gerät 2 = Basisplatine 3 = Abdeckung 4 = Mit RH-Sensor mitgeliefertes Kabel 5 = RH-Sensor (Feuchtesensor) 6 = Abluftkanal Zum Einschalten und Einstellen der Empfindlichkeit des Feuchtesensors gehen im Einstellmenü Schrittnummer 7.1 und 7.2. 40 | WOLF GmbH 7100828_202105...

  • Seite 41: Anschluss Eines Oder Mehrerer Co₂-Sensoren

    -Sensoren muss im Einstellmenü unter Schrittnummer 6.1 die korrekte Einstellung vorgenommen werden. Zum Einstellen des PPM- Mindestwerten und des PPM-Höchstwertes der CO -Sensor(en) muss ggf. unter der Schrittnummer 6.2 bis 6.9 die korrekte Einstellung vorgenommen werden. 7100828_202105 WOLF GmbH | 41...

  • Seite 42: Verbinden Nachheizregister

    2 = Maximalsicherung mit Reset von Hand C3 = grün/gelb 3 = 2-polige eBus Steckverbinder X17 auf Gerät C4 = schwarz 4 = Temperaturfühler C5 = weiß 5 = Leiterplatte Typ UVP1 6 = Luftstromrichtung 7 = DIP Schalter Einstellung Nachheizregister 42 | WOLF GmbH 7100828_202105...

  • Seite 43: Verbinden Vorheizregister

    2 = Maximalsicherung mit Reset von Hand C3 = grün/gelb 3 = 2-polige eBus Steckverbinder X17 auf Gerät C4 = schwarz 4 = Temperaturfühler C5 = weiß 5 = Leiterplatte Typ UVP1 6 = Luftstromrichtung 7 = DIP Schalter Einstellung Vorheizregister 7100828_202105 WOLF GmbH | 43...

  • Seite 44: Service

    Explosionszeichnung) auch der Gerätetyp, die Seriennummer, das Baujahr und die Bezeichnung des Ersatzteils angegeben werden: HINWEIS: Gerätetyp, Seriennummer und Baujahr sind auf dem Typenschild hinter der vorderen Kunststoffabdeckung des Geräts angegeben. Beispiel Gerätetyp CWL -2-225 Seriennummer 428020211201 Baujahr 2021 Ersatzteil Ventilator Artikelcode 2139818 Menge 44 | WOLF GmbH 7100828_202105...
  • Seite 45 Service 7100828_202105 WOLF GmbH | 45...
  • Seite 46 Bypass inkl. Motor CWL-2-225 2748285 Displayrahmen schwarz CWL-2 2747575 Displayplatine inkl. Display CWL-2 2747573 Basisplatine CWL-2 2747574 Bundring DN125 (1 pcs) CWL-2-225 1670407 Plus platine CWL-2 2747550 Anschlusskabel mit Netzstecker 230V CWL-2 2747572 Schmelzsicherung Vorheizregister CWL-2 2747570 Internes Vorheizregister 700W CWL-2-225...

  • Seite 47: Einstellwerte

    Bypass Hysterese 2 °C 0 °C / 5 °C Modus Bypass-Boost Ein/Aus Luftstufe Bypass-Boost 0, 1, 2 oder 3 Frostschutz Frostschutztemperatur 0 °C -1,5 °C / 1,5 °C Mindest-Einblastemperatur 10 °C 7°C / 22 °C Filtermeldung 7100828_202105 WOLF GmbH | 47...
  • Seite 48 Einstellung Gerät 0 (Master) (0=Master ; 1-9 =Slave1 - Slave 9) Zentralheizung + Wärmerückgewinnung 12.1 Status Ein/Aus Kommunikation 14.1 Typ Bus-Verbindung ModBus Aus / ModBus / Interner Bus 14.2 Slave-Adresse 1 - 247 Für ModBus 48 | WOLF GmbH 7100828_202105...
  • Seite 49 Zurück zur WerkseinstellungNein Ja / Nein 15.10 Assistent Ventilatorstellung Nein Ja / Nein Signalausgang Aus / Nur Filter / Störbedingung / 16.1 Signalausgang Anschluss X19 Filter- und Störbedingung Standby 17.1 Ausschalten Gerät Nein Ja / Nein 7100828_202105 WOLF GmbH | 49...

  • Seite 50: Einstellwerte Zusatzplatine

    Ventilator entsprechend Stufe 2 Schaltkontakt 2 Ventilator aus Ventilator entsprechend Stufe 3 Aktion Abluftventilator Ventilator entsprechend Stufe 0 Ventilator entsprechend Stufenschalter Ventilator läuft auf Höchststufe Keine Ansteuerung Abluftventilator 0 - 10 V 10.1 Modus Eingang 1 Ein/Aus 50 | WOLF GmbH 7100828_202105...
  • Seite 51 5 °C 0,0 °C / 10,0 °C 11.3 Schalttemperatur 2 25 °C 15,0 °C / 40,0 °C Klappenstellung 10-Volt- 11.4 Geschlossen Offen / Geschlossen Ansteuerung Relaisausgang 1/Relaisausgang 2/ 11.5 Ventilsteuerung Relaisausgang 1 Analogausgang 1/ Analogausgang 2 7100828_202105 WOLF GmbH | 51...

  • Seite 52: Eu-Konformitätserklärung

    Das oben genannte Produkt erfüllt die folgenden Richtlinien: ¨ 2014/35/EU (Niederspannungsrichtlinie) ¨ 2014/30/EU (EMV-Richtlinie) ¨ RoHS 2011/65/EU (Stoffrichtlinie) ¨ 2009/125/EU (1253/1254 EU [EU ErP-Richtlinie]) Das Produkt trägt das CE-Zeichen: Mainburg, 01-02-2021 Gerdewan Jacobs Jörn Friedrichs Geschäftsführer Leiter Entwicklung Technik 52 | WOLF GmbH 7100828_202105...

  • Seite 53: Erp-Werte

    Achtung! Für eine optimale Effizienz und eine einwandfreie Funktion ist eine regelmäßige Inspektion, eventuelle Reinigung oder das Austauschen der Filter notwendig. Internetadresse für Anweisungen zur Montage: http://www.wolf.eu Bypass: Ja, 100% Bypass Messungen durchgeführt von TZWL gemäß des Standards EN 13141-7 7100828_202105 WOLF GmbH | 53...
  • Seite 54 SEV in kWh/m²/a A+ (höchste Effizienz) SEV < -42 -42 ≤ SEV < -34 -34 ≤ SEV < -26 -26 ≤ SEV < -23 -23 ≤ SEV < -20 E (geringste Effizienz) -20 ≤ SEV < -10 54 | WOLF GmbH 7100828_202105...

  • Seite 55: Recycling

    Umweltgerecht heißt getrennt nach Materialgruppen, um eine möglichst maximale Wiederverwendbarkeit der Grundmaterialen bei möglichst geringer Umweltbelastung zu erreichen. Ø Verpackungen aus Karton, recycelbare Kunststoffe und Füllmaterialien aus Kunststoff umweltgerecht über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. Ø Jeweilige landesspezifische oder örtliche Vorschriften beachten. 7100828_202105 WOLF GmbH | 55...
  • Seite 56 WOLF GmbH / Postfach 1380 / D-84048 Mainburg Tel. +49.0.87 51 74- 0 / Fax +49.0.87 51 74- 16 00 / www.WOLF.eu...
