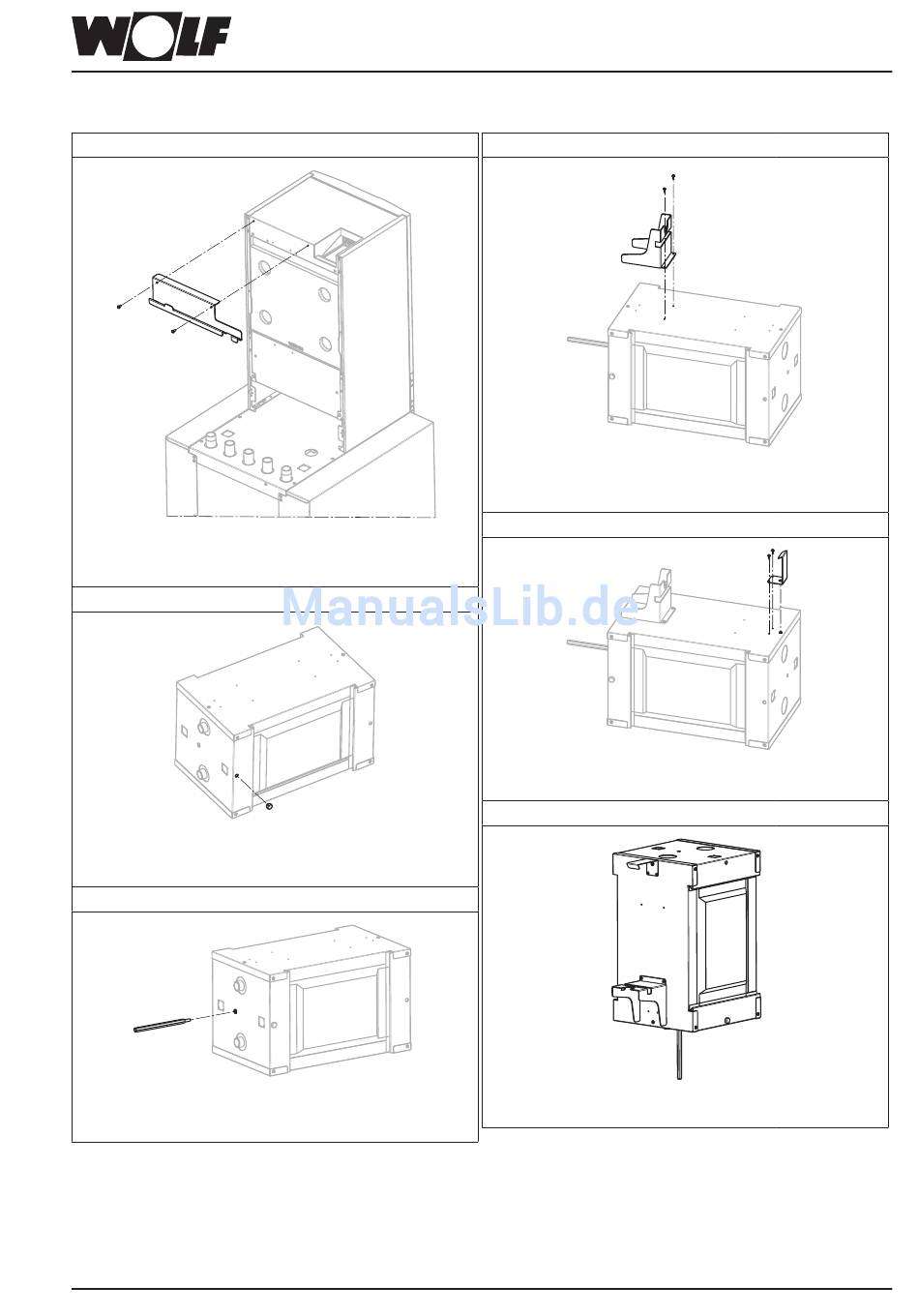

11 weitere Montage CHC Split /200-35

Detail A
9.1
Maßstab: 1:7
Einhängewinkel (Pos. 7.3) mit
2 x Schraube (Pos. 7.7) befestigen
9.2
30.06.17
CATIAV5R24SP4
Vorbereitung Pufferspeicher PU-35 (Pos. 6)
Gummistopfen (Pos. 8.18) einsetzen
9.3
05.07.17
Distanzhülse (Pos. 8.8) bis zum Anschlag in Speicher
einschrauben
24.07.17
28
CATIAV5R24SP5
weitere Montage CHC Split /200-35
1:14 . 0,000
Montage Haltewinkel PU 35
Tro
CATDWG0125735
Isometrische Ansicht
Maßstab: 1:7
1:14
Vorbereitung PU 35 Stopfen
Tro
CATDWG0125862
CATIAV5R24SP4
Isometrische Ansicht
Maßstab: 1:7
1:7
Vormontage PU 35
Tro
Distanzhülse
CATDWG0126410
9.4
Abstützung (Pos. 7.5) für das MAG (Pos. 9) mit den
Schrauben (Pos. 7.7) montieren
9.5
1
1
Lasche (Pos. 7.4) mit Schrauben (Pos. 7.7) montieren
9.6
. 0,000
1
1
. 0,000
1
1
Isometrische Ansicht
Maßstab: 1:7
1:7
Vormontage PU 35 MAG
24.07.17 Tro
CATDWG0126413
CATIAV5R24SP5
Isometrische Ansicht
Maßstab: 1:7
1:7
Vormontage PU 35 MAG
24.07.17 Tro
CATDWG0126416
CATIAV5R24SP5
Vormontierter PU-35
1:7
Vormontage PU 35 fertig
24.07.17 Tro
CATDWG0126426
CATIAV5R24SP5
3065638_201710
. 0,000
Abstützung
1
1
. 0,000
Haltelasche
1
1
. 0,000
1
1
