Wolf CHC-Split /200 Montageanleitung Seite 50

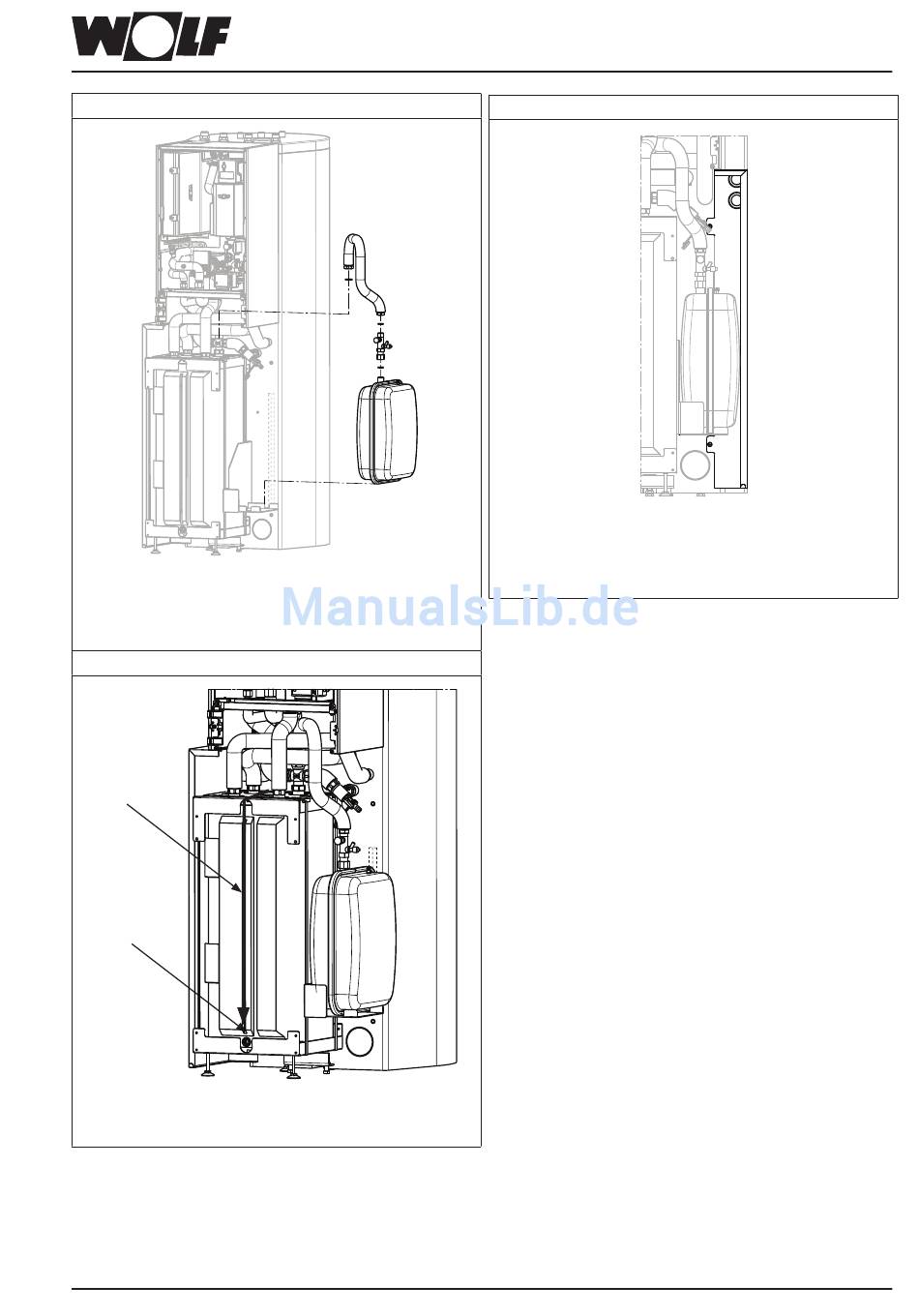

12.5.5
MAG (Pos 18) mit Kappenventil (Pos 20.10) und
Wellrohr (Pos 20.9) mittels Dichtungen (Pos 20.15) und
Dichtung (Pos 20.16) mit Kreuzstück verbinden
12.5.6
19.07.17
CATIAV5R24SP4
Kabel
Sammelfühler
SAF
Tauchhülse
Sammelfühler
SAF
Sammelfühler SAF (Pos. 20.11) in untere
Tauchhülse schieben
50
Montage CHC-Split /300
1:15
Montage ADG, Kappenventil, Wellschlauch
Wth
CHC Split 300-50S
CATDWG0125745
1:10
Anschlussset Trennspeicher
19.07.17 Wth
CHC Split 300-50S
CATDWG0125746
CATIAV5R24SP4
12.5.7
Seitenverkleidung rechts (Pos 10.1) analog zur Seiten-
verkleidung links mit Schrauben (Pos 10.4) montieren
und Schlauch von Sicherheitsventil durch Durchführun-
. 0,000
19.07.17
1
1
. 0,000
1
1
gen ziehen!
1:10
Seitenverkleidung rechts montieren
Wth
CHC Split 300
CATDWG0125747
CATIAV5R24SP4
3065638_201710
