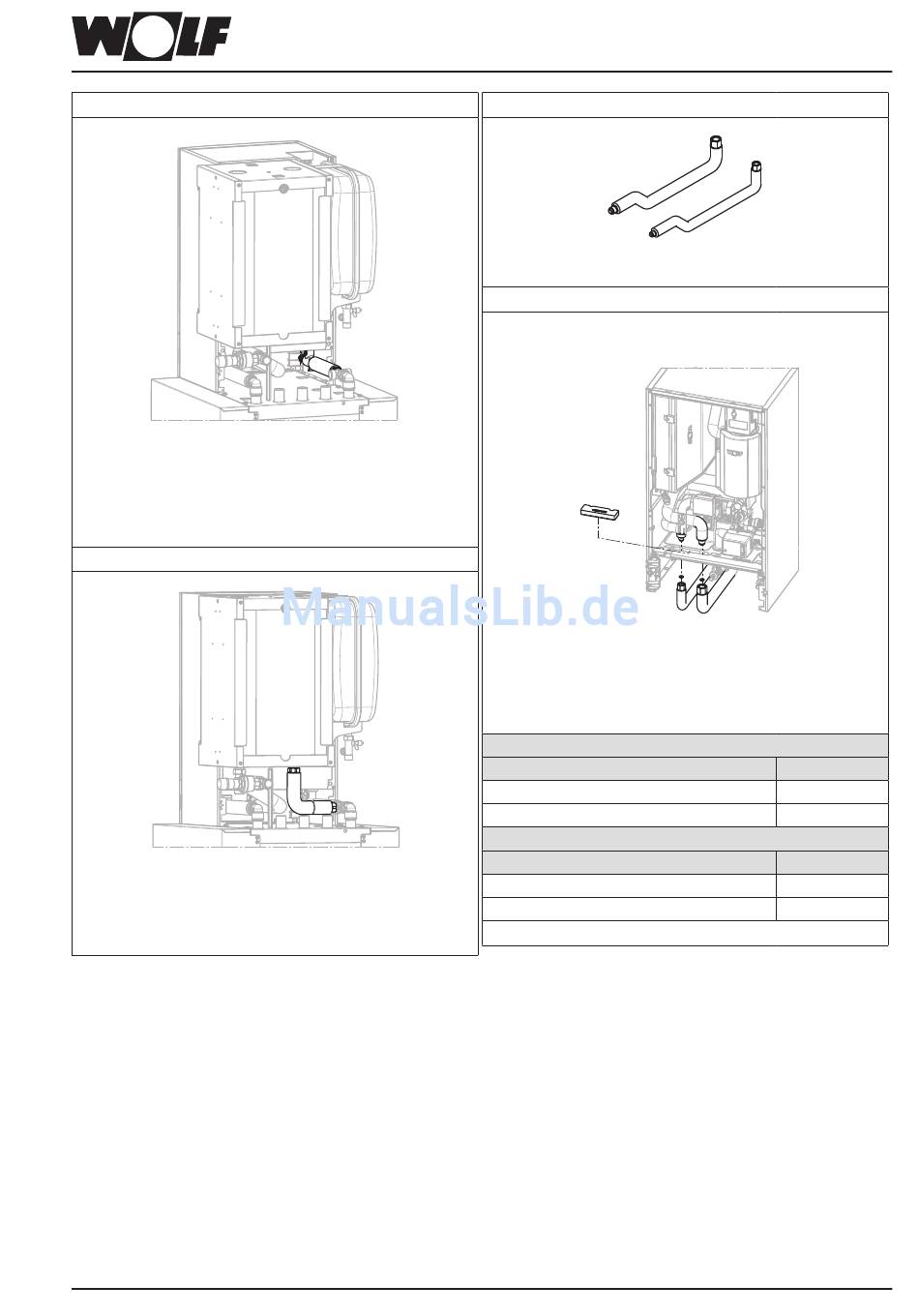

Wolf CHC-Split /200 Montageanleitung Seite 32

9.20
Vormontiertes Anschlussset Rücklauf Heizung/Spei-
Detail A
cher (kurz) mit Dichtung (Pos. 8.20) an Kreuzstück
Maßstab:
(Pos 8.5) gemäß Bild montieren und O-Ring-Seite mit
Inneneinheit verbinden und mit Sicherungsklammer
(Pos. 8.16) sichern
9.21
26.07.17
CATIAV5R24SP5
Wellrohr Anbindung PU-35
(Pos 8.11) Mat.Nr. 2072394
Detail A
unter Verwendung von 2 x Dichtung (Pos 8.20)
Maßstab:
gemäß Bild montieren
26.07.17
CATIAV5R24SP5
32
weitere Montage CHC Split /200-35
1:7
1:10
Montage RL Heizung
Tro
Speicher IE
CATDWG0126585
1:7
1:10
. 0,000
Montage RL PU Kreuzstück
Tro
CATDWG0126588
Isometrische Ansicht
Maßstab:
9.22
Kältemittelleitungen (Pos 3)
9.23
. 0,000
1
1
Rohrfixierung entfernen und Kältemittelleitungen (Pos.
3.1 und Pos 3.2) unter Verwendung der Cu-Dichtungen
(Pos. 3.3) und (Pos. 3.4) an Inneneinheit anbringen
und mit dem entsprechenden Drehmoment anziehen
Leitung
Flüssigkeitsleitung Ø 6 mm oder 1/4 Zoll
Heißgasleitung Ø 12 mm oder 1/2 Zoll
BWL-1S(B)-07/10/14/16
Leitung
Flüssigkeitsleitung Ø 10 mm oder 3/8 Zoll
Heißgasleitung Ø 16 mm oder 5/8 Zoll
1
1
1:7
1:14
Montage Kältemittelleitungen
28.06.17 Tro
CATDWG0125600
CATIAV5R24SP4
1:10
BWL-1S(B)-05
Drehmoment
Montage Kältemittelleitung 1
27.07.17 Tro
37 +/- 4 Nm
CATDWG0126637
70 +/- 7
CATIAV5R24SP5
Drehmoment
37 +/- 4
70 +/- 7
3065638_201710
