Montagemaße - Wolf CHC-Split /200 Montageanleitung

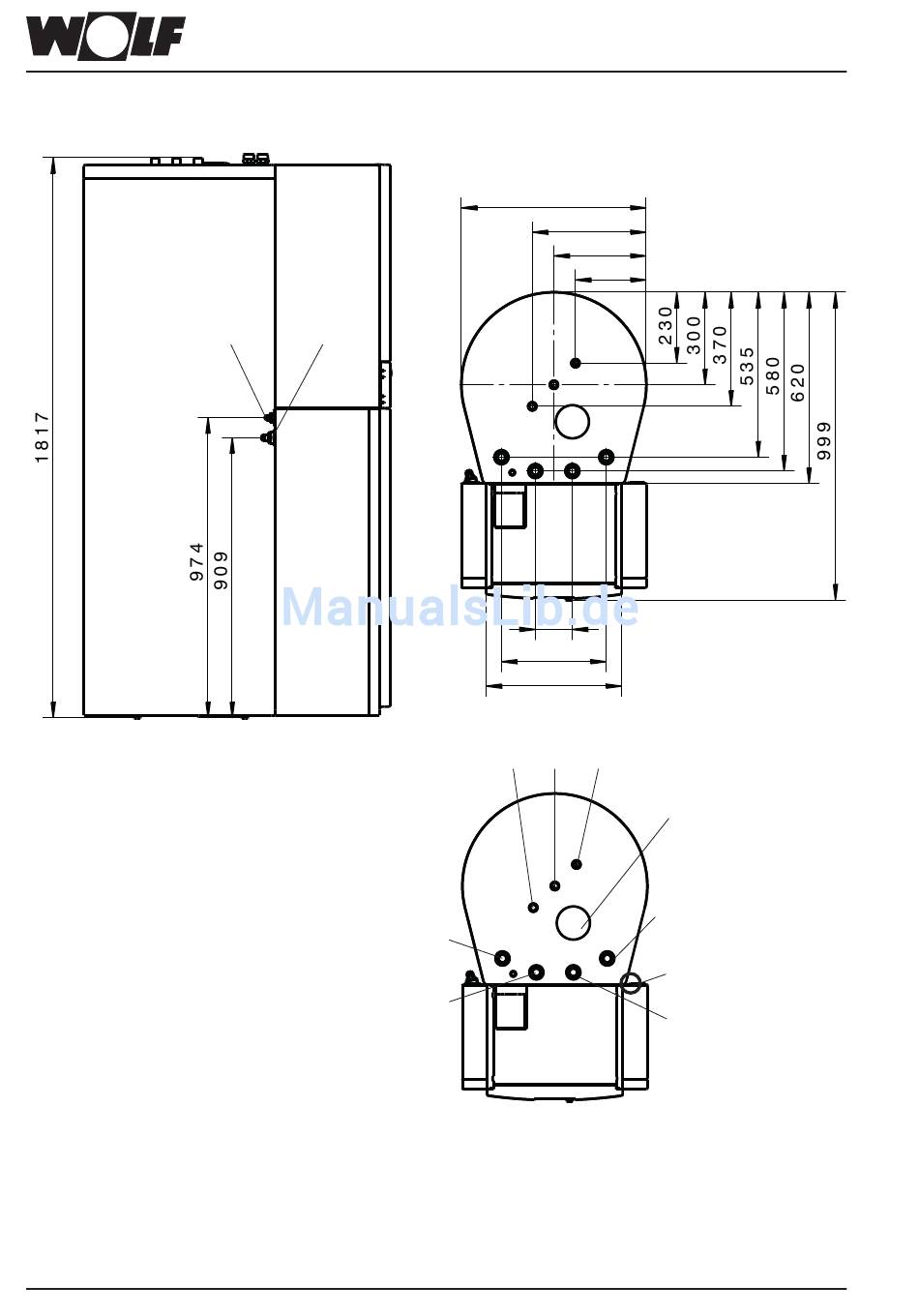

12.3 Montagemaße
6 0 0
3 7 0
3 0 0
2 3 0
1) Vorlauf Heizung G1" AG
2) Ablaufschlauch Sicherheitsventil Heizkreis
3) Rücklauf Heizung G1" AG
4) Schutzanode 1¼"
5) Kaltwasser G¾" AG
6) Warmwasser G¾" AG
7) Zirkulation G¾" AG
8) ohne Funktion (für Split-Wärmepumpe)
9) ohne Funktion (für Split-Wärmepumpe)
10) Flüssigkeitsleitung 5/8" UNF
11) Heißgasleitung 7/8" UNF
1 2 0
3 4 0
4 4 0
