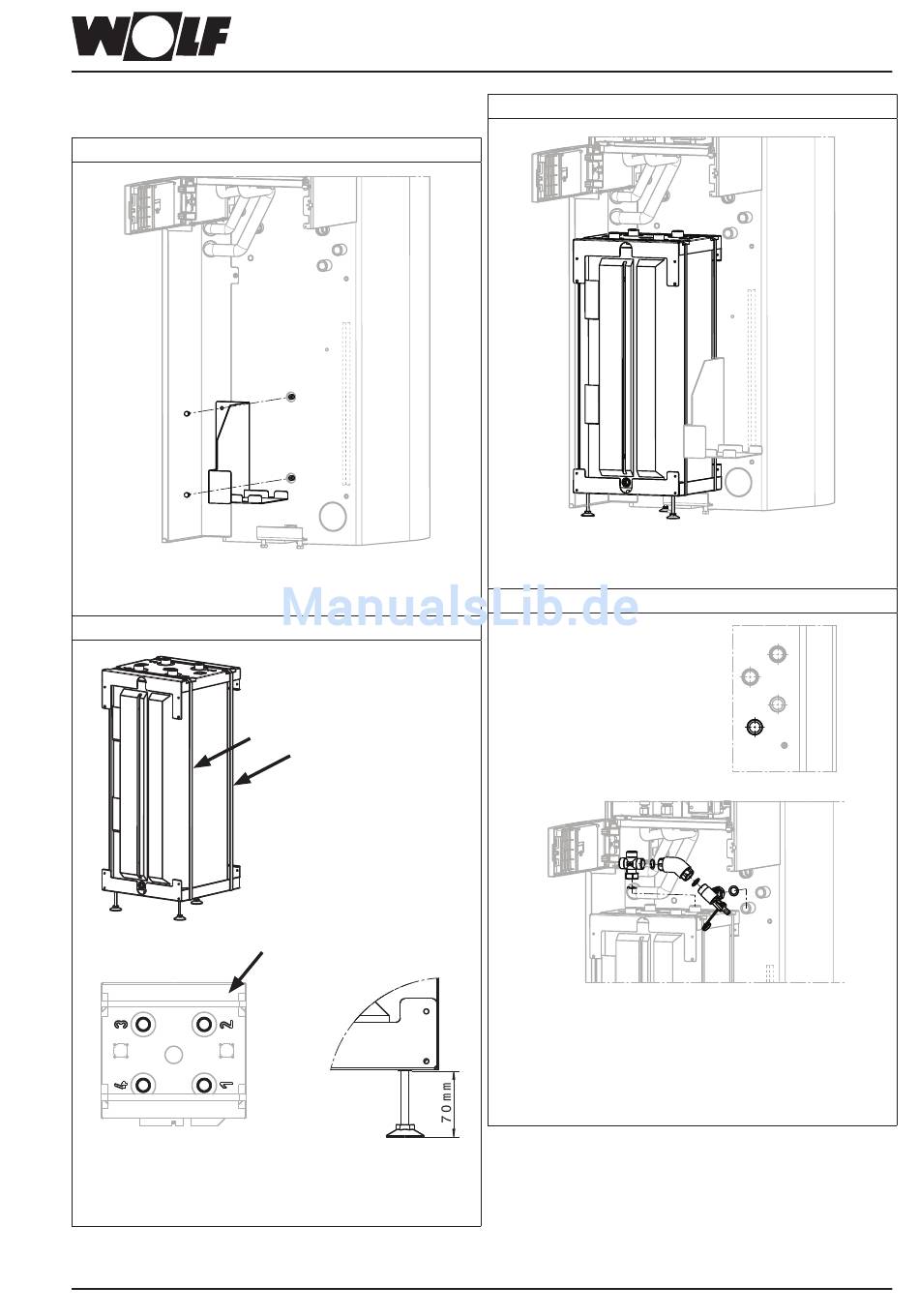

16.3 Variante mit Pufferspeicher

12.3.1
Halter Ausdehnungsgefäß (Pos 19) mit 2 x Schraube
am Speicher (Pos 10.6) befestigen
12.3.2
17.07.17
3 x Stellfuss (Pos 16.1)
in Pufferspeicher PU-50 (Pos. 16) einschrauben.
Maß beachten! Umreifungsbänder nicht entfernen!
17.07.17 Wth
46
Montage CHC-Split /300
1:10
Montage Einhängewinkel für 24L-AD-Gefäß
Wth
CHC Split 300-50(S)
CATDWG0125568
Umreifungsbänder
CATIAV5R24SP4
nicht entfernen!
Anschluss
Nummern
1:10
Höhenmaß PU-50 einstellen
CHC Split 300-50(S)
CATDWG0125567
12.3.3
Pufferspeicher gemäß Bild zwischen Seitenverkleidung
links und Einhängewinkel einbringen
12.3.4
. 0,000
17.07.17
1
1
Rücklauf WW
Kreuzstück (Pos 17.3) mit Dichtung auf
Puffer PU-50 „Anschluss 2" montieren,
danach mit Wellrohr (Pos 17.6) Mat.Nr. 2072398
und Entleerung (Pos 17.4) mit 2 x Dichtung (Pos 17.18)
gemäß Bild montieren
. 0,000
1
1:10
Rücklauf WW
PU-50 einbringen
Wth
CHC Split 300-50(S)
CATDWG0125571
CATIAV5R24SP4
Vorlauf HK
1:10
Kreuzst./Entleerung/Wellrohr (2072398)
17.07.17 Wth
CHC Split 300-50(S)
CATDWG0125603
CATIAV5R24SP4
3065638_201710
