Weitere Montage Chc Split /200 - Wolf CHC-Split /200 Montageanleitung

Isometrische Ansicht
Maßstab:

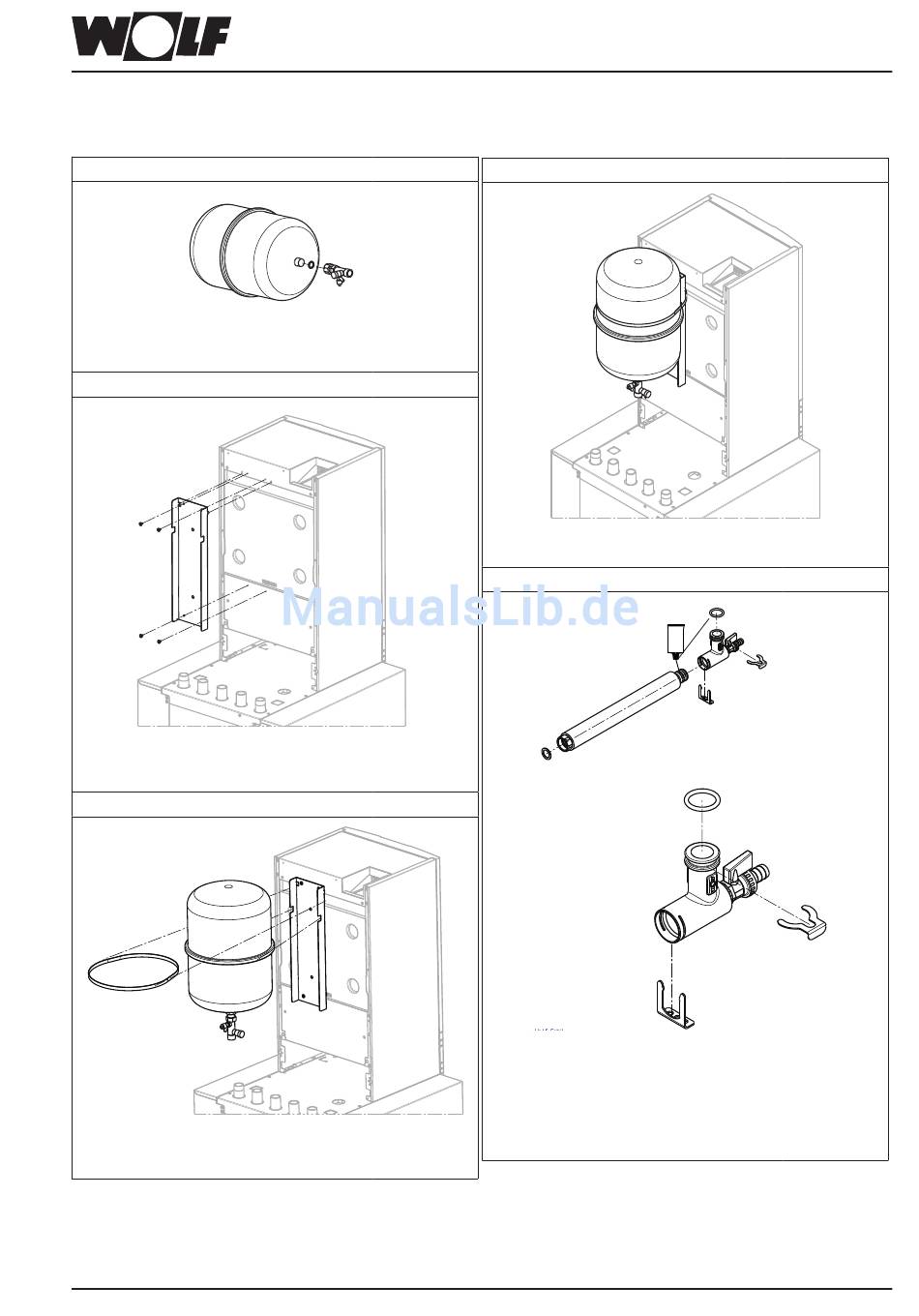

10 weitere Montage CHC Split /200

(Montage CHC-Split /200-35 siehe Kapitel 9)
8.1
Kappenventil (Pos. 5.3) mit Dichtung (Pos 5.4) an
Membranausdehnungsgefäß (Pos. 4) aufschrauben.
Detail A
Maßstab: 1:7
8.2
20.07.17 Tro
CATIAV5R24SP4
Halter Ausdehnungsgefäß (Pos. 5.1) mit Schrauben
(Pos. 5.6) befestigen
Detail A
Maßstab: 1:7
8.3
20.07.17
CATIAV5R24SP4
Halteband (In Verpackungseinheit MAG enthalten)
hinter den Halter einfädeln
28.06.17
24
weitere Montage CHC Split /200
1:7
1:7 . 0,000
Vormontage MAG mit
Kappenventil
CATDWG0126344
1
1:14
Montage Halterung MAG
Tro
ohne PU
CATDWG0125637
1:14
Montage MAG mit Halteband
Tro
CATDWG0125645
8.4
MAG mittels Halteband befestigen
8.5
1
. 0,000
1
1
Wellrohr (Pos. 2.7) mit O-Ring-Seite in Anschluss-
winkel (Pos. 2.1) einstecken und mit Klammer (Pos.
2.2) sichern. O-Ring (Pos. 2.4) in vorhandene Nut am
Anschlusswinkel einsetzen und mit (Pos. 2.14) einfet-
ten. Dichtungen (Pos. 2.9) für anschließende Montage
. 0,000
17.07.17 Wth
1
1:1
Montage MAG ohne PU fertig
28.06.17 Tro
CATDWG0125650
CATIAV5R24SP4
1:5
Vormontage Anschlussset
17.07.17 Tro
Vorlauf Speicher
CATDWG0126193
vorbereiten.
CATIAV5R24SP4
1:8
Montage Wellrohr RL Heizung (2072549)
3065638_201710
CHC Split 300
. 0,000
1
1
. 0,000
1
1
. 0,000
