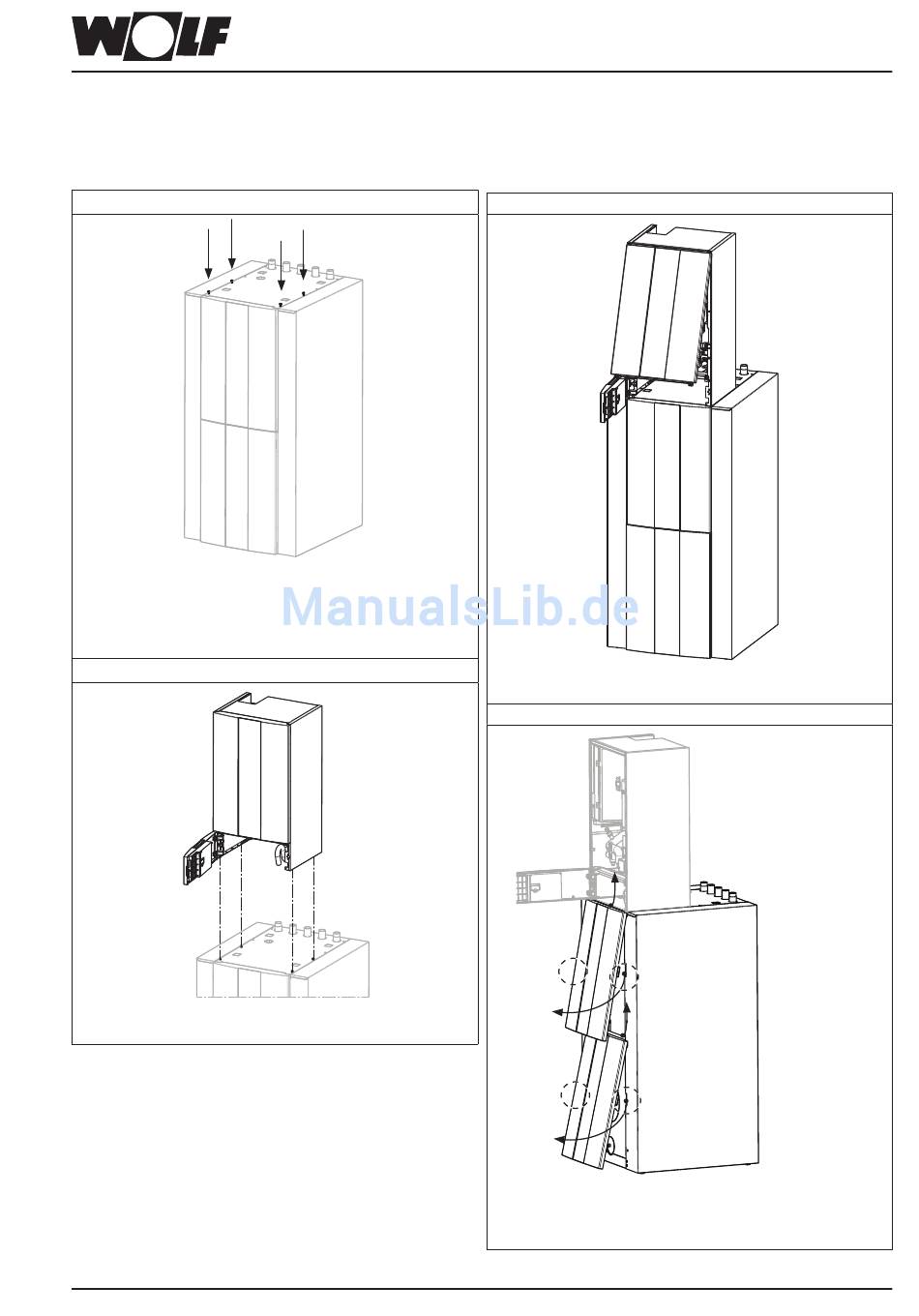

Montage allgemein CHC-Split /200 (/200-35)

7.1
4 x Schraube
(Im Lieferumfang vom CEW-2-200 enthalten)
lösen (nicht herausdrehen)
7.2
12.07.17
CATIAV5R24SP4
Inneneinheit auf dem Speicher befestigen
20.07.17
CATIAV5R24SP4
22
Montage allgemein CHC-Split /200 (/200-35)
1:10
. 0,000
Detail A
Maßstab: 1:10
Vormontage Befestigung
Tro
Inneneinheit
CATDWG0126086
1:10 . 0,000
Montage Inneneinheit auf
Tro
Befestigung
CATDWG0126327
7.3
Regelungsblende aufklappen und Schrauben der
Frontverkleidung lösen
7.4
1
1
(1)
(1)
1
1
Frontverkleidung Speicher durch zusammendrücken
der zentralen Einrastpunkte (1) aufhebeln und nach
oben herausschwenken (2)
13.09.17 Tro
CATIAV5R24SP5
1:10
Inneneinheit mit
12.07.17 Tro
aufgeklappter Front
CATDWG0126077
CATIAV5R24SP4
(2)
(2)
1:10
. 0,000
Frontverkleidung Speicher
entfernen
CATDWG0127624
1
1
3065638_201710
