Wolf CHC-Split /200 Montageanleitung Seite 27

Detail A
Maßstab:
8.18
Detail A
8.19
Maßstab: 1:7
17.07.17
CATIAV5R24SP4

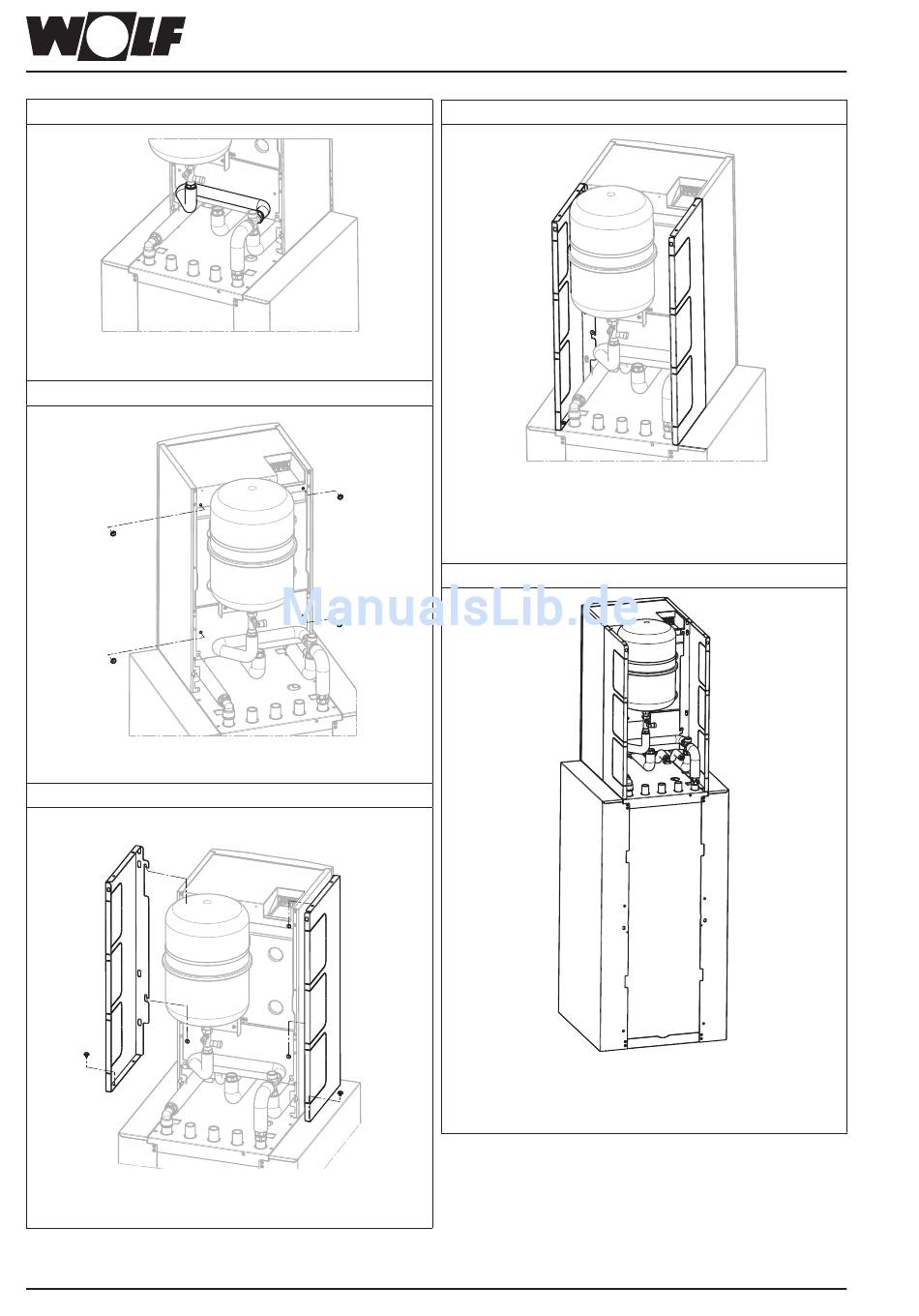

4 x Klammer (Pos. 1.3) in Inneneinheit clipsen
8.20
17.07.17
CATIAV5R24SP4
20 2 x Klammer (Pos. 1.3) in Seitenverkleidung links
(Pos. 1.2) und rechts (Pos. 1.1) stecken
18.07.17 Tro
3065638_201710
CATIAV5R24SP4
weitere Montage CHC Split /200
1:7
1:10
. 0,000
Montage Wellschlauch MAG
Tro
ohne PU
CATDWG0126217
1:10
. 0,000
Montage Befestigungsclips
Tro
Seitenverkl.
CATDWG0126220
1:10
. 0,000
Montage Seitenverkleidung
links rechts
CATDWG0126275
1
1
Detail A
8.21
Maßstab: 1:7
Seitenverkleidungen links
(Pos. 1.2) und rechts (Pos. 1.1)
gemäß Bild in die Klammern (Pos. 1.3) und die
dazugehörigen Löcher im Speicher einstecken
8.22
1
1
Isometrische
Ansicht
Maßstab: 1:10
1
1
Nach Beendigung der Installationsarbeiten Frontver-
kleidung montieren und Regelungsblende schließen
30.06.17 Tro
und Schlauch von Sicherheitsventil kontrollieren
CATIAV5R24SP4
1:10
Montage Seitenverkleidung
19.07.17 Tro
fertig
CATDWG0126297
CATIAV5R24SP4
1:14 . 0,000
Montage Seitenverkleidung
fertig
CATDWG0125728
1
1
. 0,000
1
1
27
