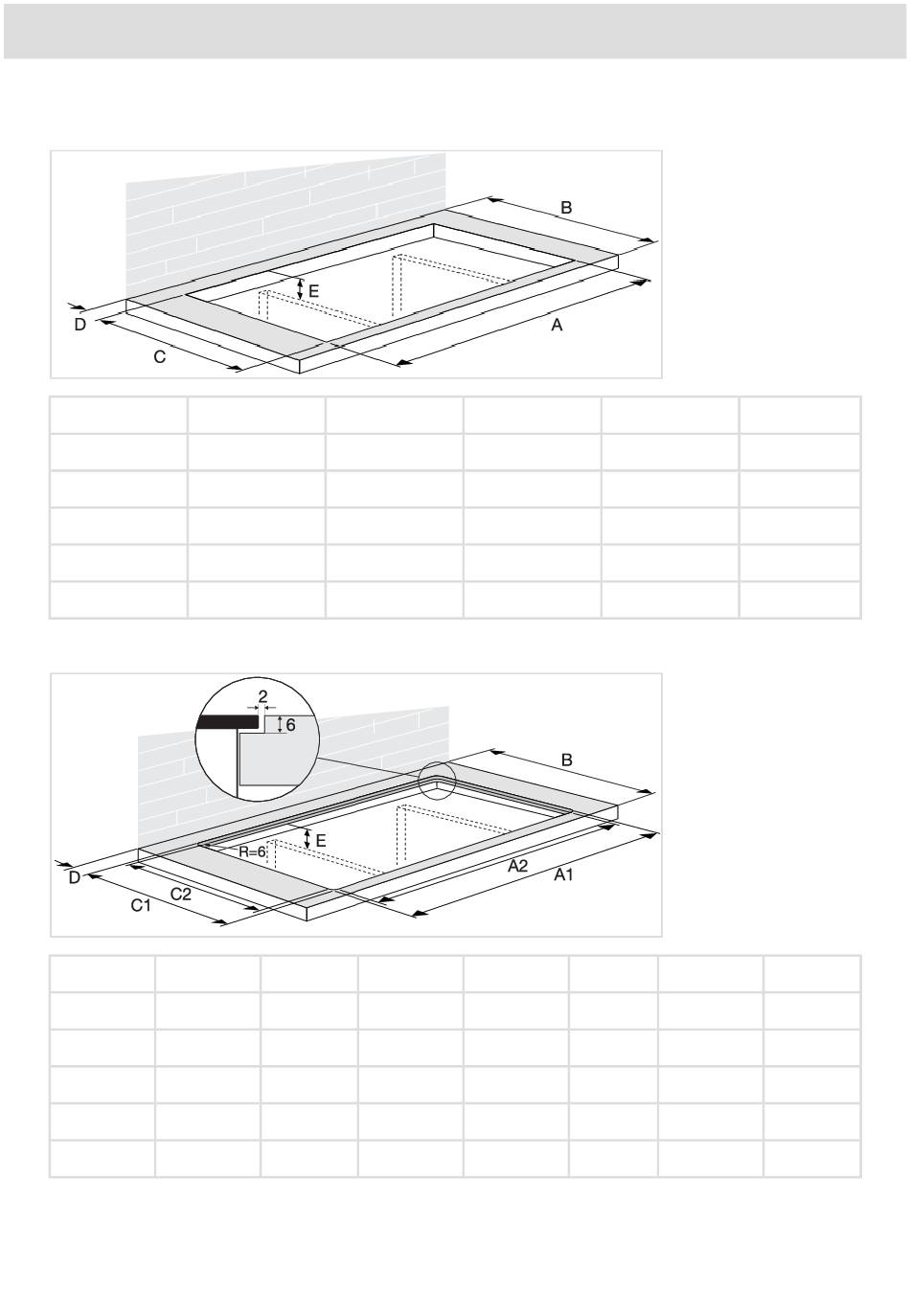

Cut-out in the worktop
A (mm)
HI86xxx 560
HI87xxx 560
HI8847x 750
HI8857x 780
HI89xxx 860
Cut-out in the worktop (flush)
A1 (mm)
HI86xxx 604-605
HI87xxx 704-705
HI8847x 804-805
HI8857x 804-805
HI89xxx 904-905
B (mm)
Min. 600
Min. 600
Min. 600
Min. 600
Min. 600
A2 (mm) B (mm)
560 Min. 600
560 Min. 600
750 Min. 600
780 Min. 600
860 Min. 600
C (mm) D (mm)
490 Min. 40
490 Min. 40
490 Min. 40
490 Min. 40
490 Min. 40
C1 (mm) C2 (mm)
524-525 490
524-525 490
524-525 490
524-525 490
524-525 490
Installation
E (mm)
Min. 60
Min. 60
Min. 60
Min. 60
Min. 60
D (mm) E (mm)
Min. 40 Min. 60
Min. 40 Min. 60
Min. 40 Min. 60
Min. 40 Min. 60
Min. 40 Min. 60
