Einige auf der Struktur montierte Platten, Kegel in den ITEM-Steinbrüchen

15.10 Absturzsicherungssysteme

15.10.1.

Statisches Pendelauffangsystem

Jeder Shuttle eines jeden Aufzugs ist mit einem statischen Auffangsystem des Shuttles selbst ausgestattet.
Die Gruppe kann aus einem einfach oder doppelt wirkenden Pneumatikzylinder bestehen, der an Bord des
Shuttles montiert ist und über 2 Schlitze zum Einsetzen des Rollladens verfügt, die an der Tragstruktur in
den oberen und unteren Shuttlepositionen oder an der Aufzugsstruktur montiert sind. Jede
Auffangvorrichtung ist mit induktiven Sensoren ausgestattet, die die Position des eingerasteten bzw.
ausgerasteten Rollladens erfassen, so dass die Bewegung dieser Sicherheitsvorrichtung gesteuert und
diagnostiziert werden kann.
In speziellen Anwendungen werden die Gewichte der Gegengewichte auch erhöht, um das Gewicht des
Shuttles mit oder ohne die oben geladene Palette auszugleichen (+25Kg und -25Kg) und auch die
Geschwindigkeit der Palette auf dem Shuttle zu erhöhen, um ein Untersetzungsgetriebe mit einem
Verhältnis von 1:30 oder mehr auf dem Hub-/Absenkmotor montieren zu können, um statische
Unumkehrbarkeit
Sicherheitsvorkehrungen ergänzen die Verwendung eines passiven Bremsmotors, der immer in
geschlossener Position arbeitet und die Bewegung nur dann freigibt, wenn die Bremse bei motorisierten
Anwendungen betätigt wird, oder die Sperrventile am Zylinder bei pneumatischen Anwendungen.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

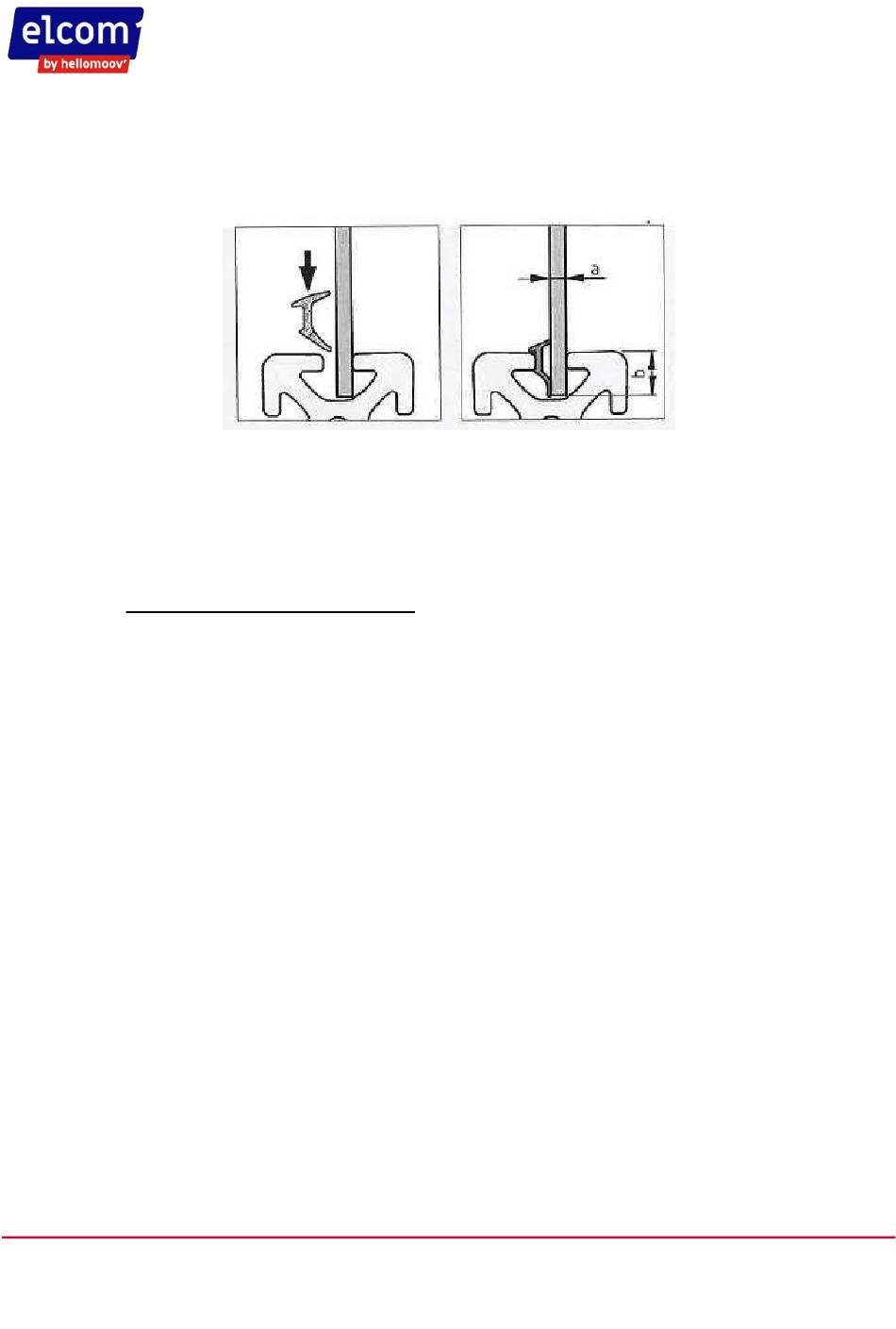

Abb. 15.4 - Detail der Plattenbefestigungselemente
zu erreichen, ohne die Zykluszeit des Systems zu beeinträchtigen. Diese
