Er überträgt die Bewegung von der langsamen Welle des Getriebemotors auf die Leitungsketten über zwei
Zahnräder, die mit einer horizontalen Welle verzahnt sind.
Der Kopf bildet auch die Trägerstruktur, auf der der Getriebemotor montiert ist.
Der Getriebemotor ist durch Keilverzahnung mit der Motorwelle verbunden und mit Hilfe der in den
Getriebemotor integrierten Verdrehsicherung an der Motorstruktur befestigt.
Die Übertragung der vom Getriebemotor ausgehenden Bewegung erfolgt über eine Passfeder auf der
horizontalen Welle, die ihrerseits mit Zahnrädern versehen ist, die in die Leitungsketten eingreifen und diese
in Bewegung setzen.

Beschreibung

Die MOTORISED HEAD UNIT ist eine Einheit, die aus folgenden Teilen besteht:
1. Die Trägerstruktur wird aus den Stäben des Linienmoduls gefräst.
2. Ein Bewegungsübertragungssystem auf der Grundlage von Zahnrädern und einer horizontalen Welle.
3. Ein einzelner frontaler Schutz (Abb. 8.2) ist vorhanden, wenn das Gerät Ende eines
Leitungsabzweigs montiert ist, und in zwei Halbstreifen für andere Anwendungen in Reihe und im
rechten Winkel.
Plan für die Instandhaltung
Der Wartungsplan besteht aus einer Sammlung aller Wartungsmaßnahmen, die in Blättern organisiert sind.
Die auf der Karte angegebene Häufigkeit der Eingriffe ermöglicht eine einfache Planung, jedoch wird eine
spezielle Wartung immer dann durchgeführt, wenn eine Störung dies erfordert.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

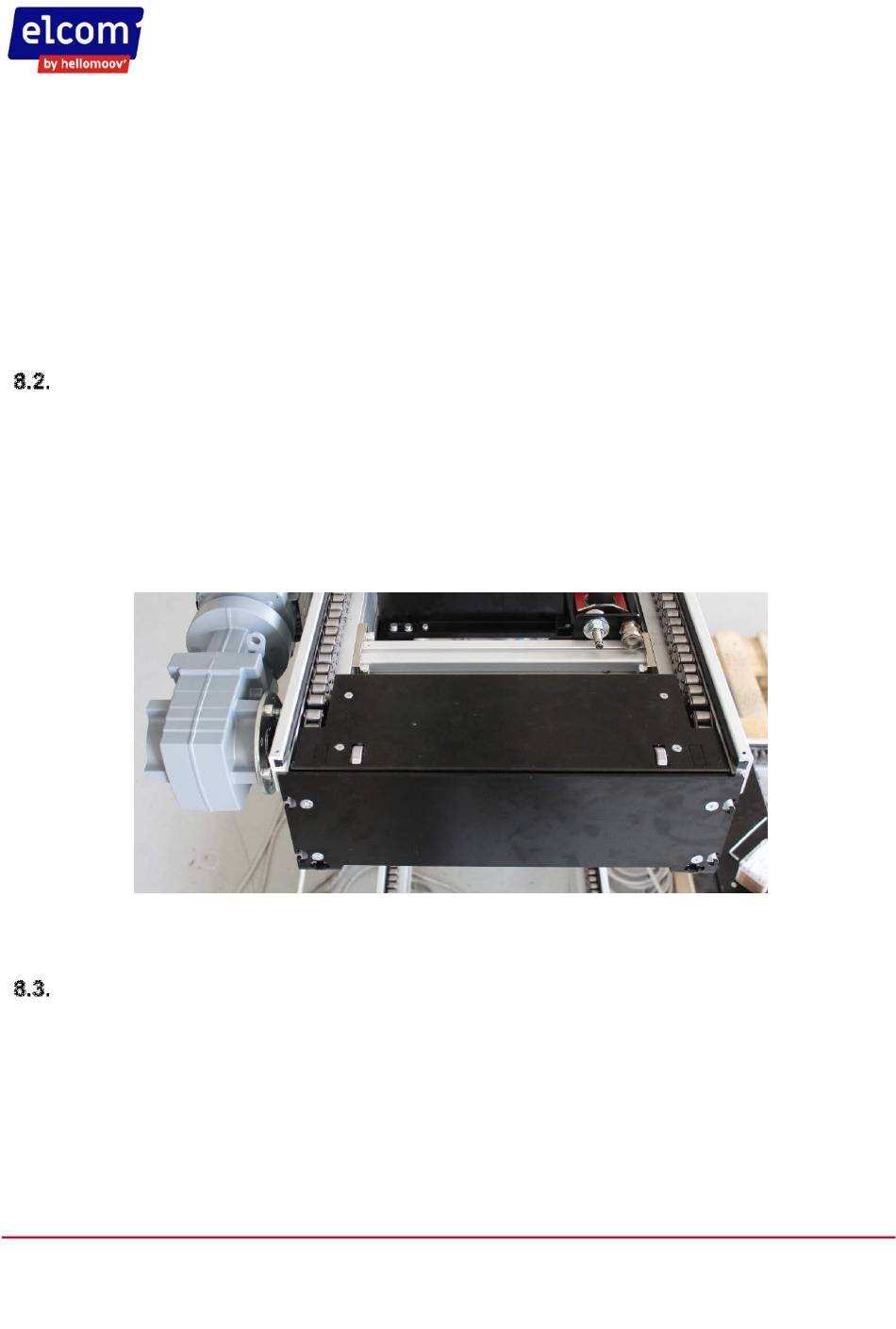

Abb. 8.2 - Motorisierte Kopfschutzvorrichtungen
