15.8 Für die gelieferten Aufzüge verwendete Zubehörteile
Für die in diesem Handbuch erwähnten Hebebühnen wurden die folgenden Zubehörteile angefertigt:
15.9

Tragwerk und Verkleidung

Der Aufzug hat seine tragende Struktur an einer eigenen Säule, an der der Antrieb, die Shuttleführungen,
die Antriebskette usw. montiert sind.
In Verbindung mit der Aufzugssäule ist es möglich, eine Struktur aus Item-Aluminiumprofilen zu bauen, die
daher perfekt mit der Tragstruktur kompatibel und integriert ist und die doppelte Funktion hat, die
Aufzugsbasis zu verbreitern und den Arbeitsbereich des Aufzugs zu schließen. Solche Strukturen haben
auch die Funktion, ein mögliches Überkopfmodul zu tragen, das ein Aufzugspaar verbindet (siehe Abb.
15.3).
Die Strukturen aus Aluminiumprofilen verfügen über eigene Bodenstützfüße und Befestigungsplatten. Die
einbruchhemmende Verkleidung wird ebenfalls an der Struktur montiert, normalerweise mit 3 oder 4 mm
dicken transparenten Lexanplatten, die mit Item-Multiblockdübeln und unverlierbaren Schrauben mit
spezieller Einkerbung befestigt werden (Details in Abbildung 15.3), um ein schnelles Eingreifen und die
Wiederherstellung der Plattenposition zu ermöglichen.
Alternativ können auch Zugangstüren vorgesehen werden, die durch entsprechende Sicherheitssysteme
geschützt sind, so dass die Paneele direkt in den Profilnuten befestigt werden können.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

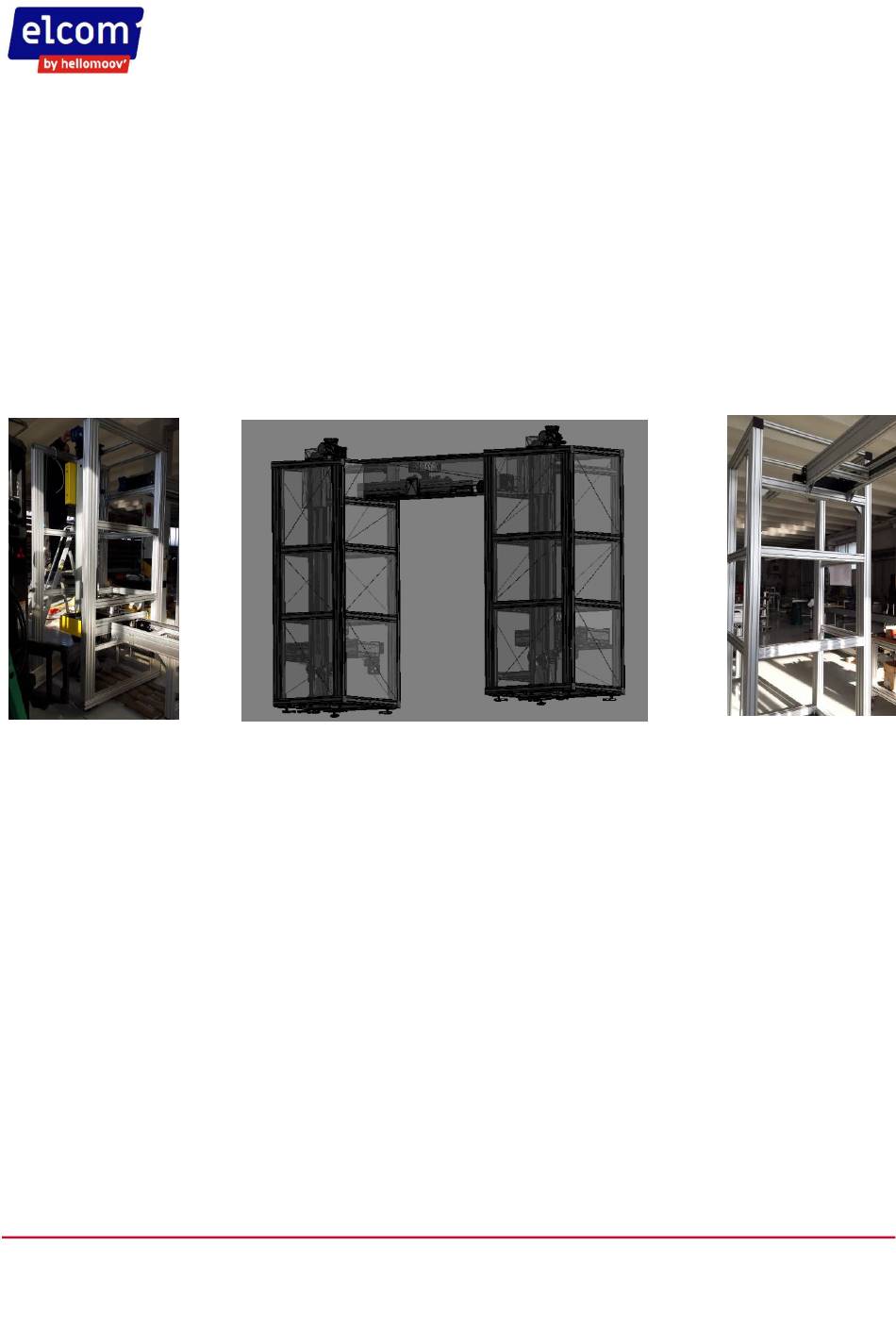

Abb. 15.3 - Aufzugskonstruktionen und Oberleitungsabstützung
