Die LINE SUPPORTS (Abb. 10.1) stützen die Leitungsmodule und ermöglichen einfache oder doppelte
(überlappende) Leitungen, wobei die Höhe der Leitungskette im Verhältnis zum Boden von mindestens 300
mm bis maximal 1300 mm variiert.
Die Streckenträgerbaugruppe wird als einzelner, vollständiger Block geliefert.
Montage von Stützen
Je nach Art der Leitung muss die Installation wie folgt durchgeführt werden:
EINZELEINHEIT ZUR UNTERSTÜTZUNG
Einzelne Leitungsträger sind eine einzige Struktur aus eloxiertem
Aluminiumprofil. Vor der Befestigung an der Leitung müssen die Füße
an den äußeren Nuten montiert werden, und der Träger kann in das
Modul geschoben werden.
Die Halterung wird mit eigenen Befestigungsdübeln gesichert.
Abbildung 10.2 zeigt einen verstellbaren Fuß, der den an den Beinen
verwendeten Füßen ähnelt und mit der Bodenbefestigungshalterung
versehen ist.
HALTERUNGEN FÜR DOPPELLEITUNGEN
Doppelte Leitungshalterungen können aus einem Paar von
Strukturen bestehen, die immer außerhalb des Leitungsmoduls
angebracht sind.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

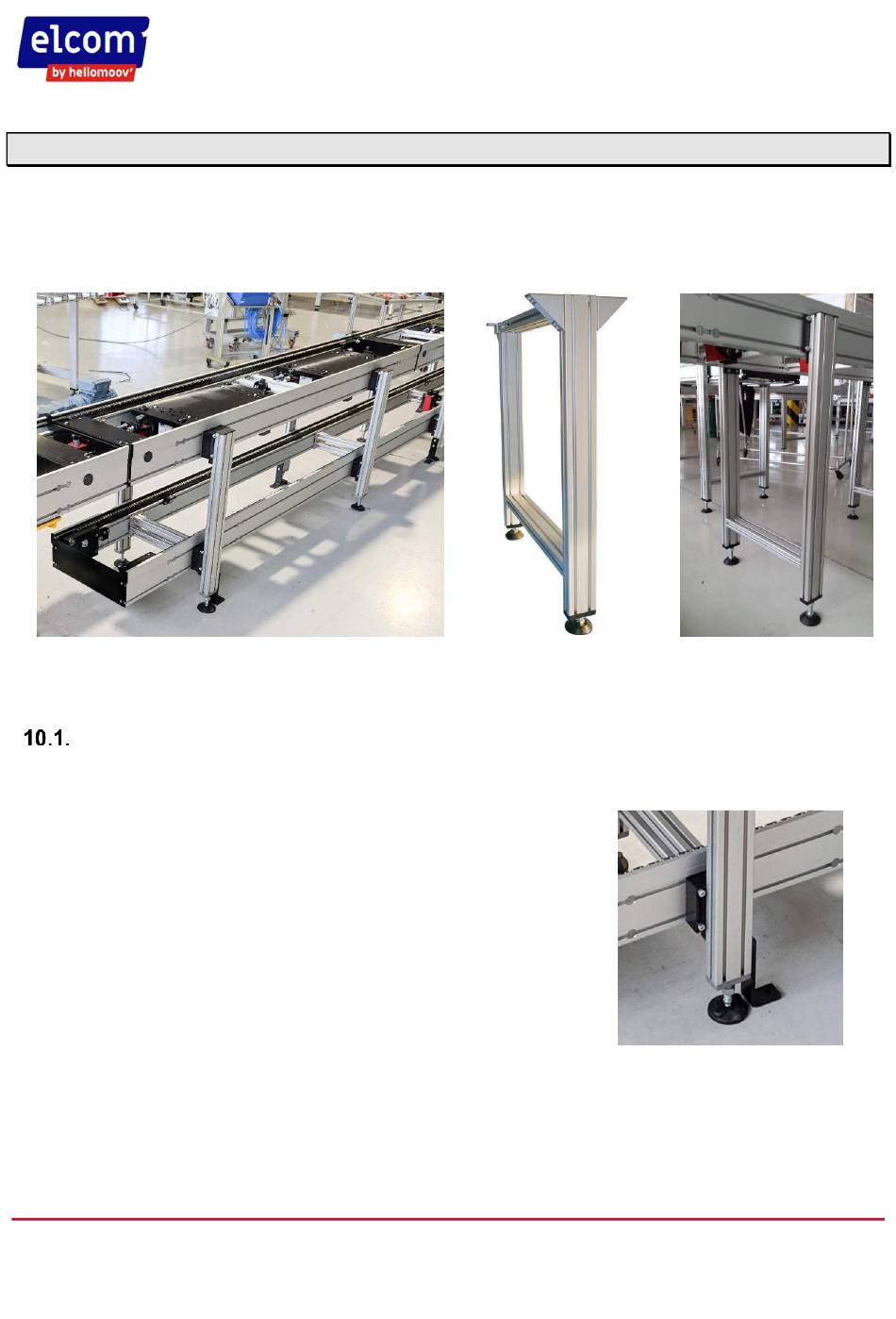

Abb. 10.1 - Stützen für Doppel- und Einfachleitungen
10.
LEITUNGSSTÜTZEN
Abb.10.2 - Verstellbarer Fuß und
Bodenhalterung
51Seite von 105
