Sobald die überschüssigen Glieder entfernt sind, können die zuvor demontierten Teile wieder
zusammengebaut und die Kette gespannt werden.
HINWEIS: CEDI baut Ketten und Kupplungen ursprünglich wie folgt zusammen:
- Module mit einer Länge von bis zu einem Meter: eine Verbindung mit Nr. 1.
- Module von mehr als einem Meter Länge mit einer Verbindung: Nr. 2 Verbindungen.
- Module mit zwei Kettengelenken: ein Gelenk mit einem Gelenk und das zweite mit zwei Gelenken.
- Module mit drei Kettengelenken: zwei Gelenke mit einem Gelenk und das dritte mit drei Gelenken.
- Module mit vier/fünf Kettengelenken: 3/4 Gelenke mit einem Gelenk und das vierte/fünfte mit Nr. 4
Gelenken.

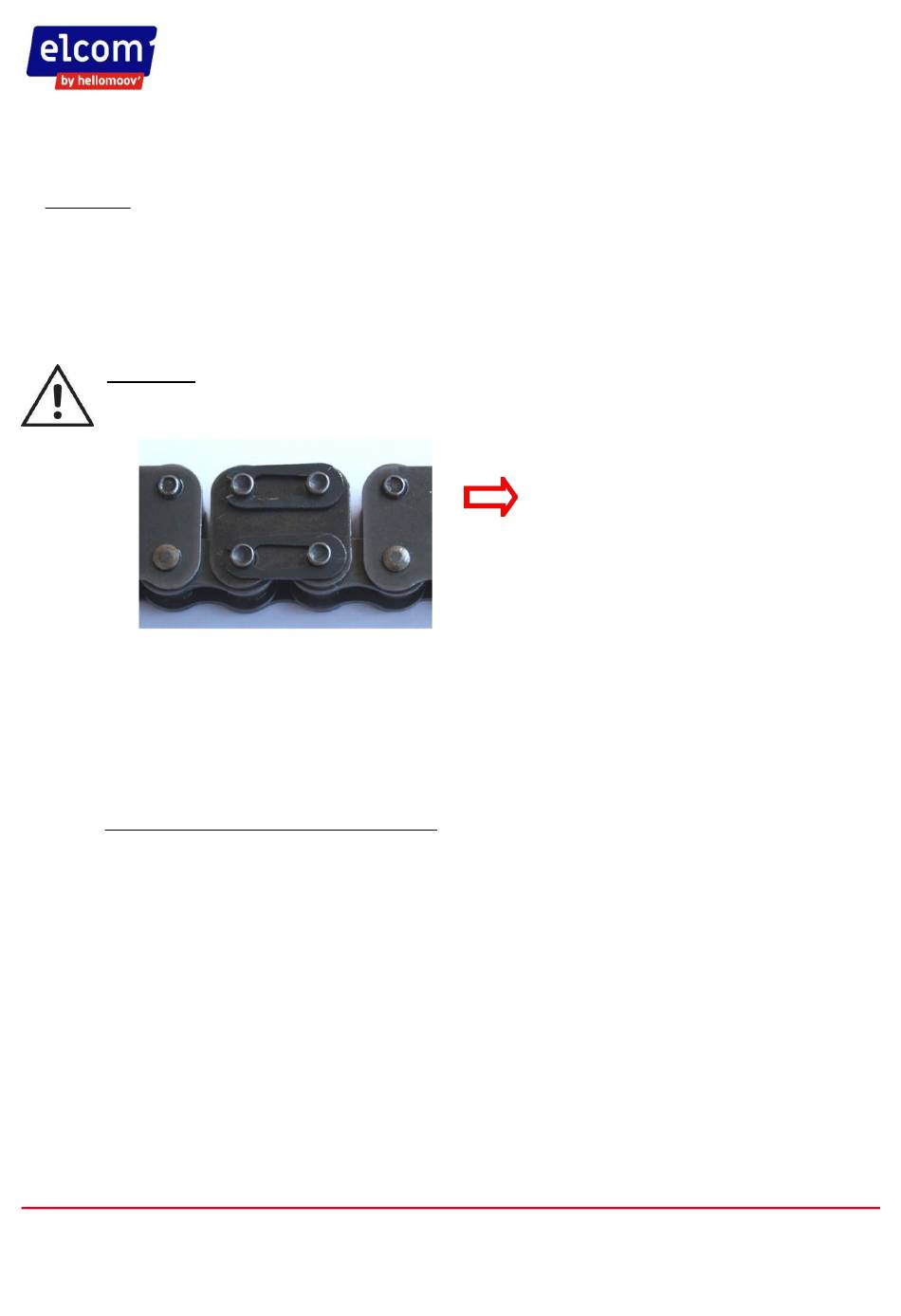

ACHTUNGEs ist ratsam, beim Einsetzen der Zungen die Laufrichtung der Kette zu überprüfen.
Nach dem Spannen der Kette die Schrauben M8x30, Bez. B, mit dem in Tabelle 2 des Kapitels
Anzugsmomente angegebenen Anzugsmoment anziehen.
Fahren Sie mit dem Zurücksetzen der Sicherheitseinrichtungen fort und nehmen Sie nur den Abschnitt in
Betrieb, an dem Sie gearbeitet haben, indem Sie die Leitung etwa 15 Minuten lang laufen lassen, um
eventuelle Fehler beim Zusammenbau zu überprüfen.
Halten Sie die Leitung erneut an, stellen Sie sicher, dass das System nicht unter Druck oder Spannung
steht, prüfen Sie die Kettenspannung erneut und setzen Sie die Paletten wieder auf die Kette, stellen Sie
die Sicherheitsvorrichtungen zurück.
7.2.3. Verkürzung der Kette auf Kettenglieder
Vergewissern Sie sich, dass die Systeme nicht unter Druck oder Spannung stehen. Danach können Sie
folgt vorgehen: Entfernen Sie alle vorhandenen Paletten aus dem Leitungsmodul, an dem Sie eingreifen
wollen, und greifen Sie von innen auf den Kettenspanner zu (Abb. 7.3), lösen Sie die drei Schrauben
M8x20 (Abb. 7.3) und drehen Sie die Einstellschraube (Abb. 2) mit einem 19-mm-Gabelschlüssel.
Sobald die Kette gespannt ist, ziehen Sie die drei Schrauben M8x20 ref.1 mit dem in Tabelle 2 des
Kapitels Anzugsmomente angegebenen Drehmoment an.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH
Laufrichtung der Kette
37Seite von 105
