Operation
Die Baugruppe ermöglicht die horizontale und rechtwinklige Handhabung von Paletten; ihre typische
Verwendung ist unten dargestellt:
•
Übergabe der Palette zwischen zwei senkrecht zueinander stehenden Linienmodulen.
• Umsetzen der Palette zwischen zwei parallelen Linien nebeneinander oder im Abstand ohne oder mit
Einsatz von Bypass-Einheiten (Umsetzeinheit ohne Steigrohr).
Bei der Bypass-Einheit handelt es sich um eine riemen- oder kettengetriebene, steigungslose
Transfereinheit, deren Bewegung über einen Riemenantrieb oder direkt über einen eigenen Getriebemotor
von einer der beiden angepassten Steigleitungs-Transfereinheiten übernommen wird.
Bei paarweise angeordneten Umlenkeinheiten erfolgt die Bewegung der Ketten ebenfalls über denselben
Getriebemotor, während bei Einzelumlenkungen der Getriebemotor direkt mit dem Antrieb verbunden ist.
Die OMEGA-Leichtumsetzer heben die Palette um 19 mm von den Ketten ab, was durch einen Zylinder mit
einem Hub von 30 mm ermöglicht wird (12 mm Annäherung + 19 mm Hub von der Kettenkante).
Der Verfahrweg der Verschiebeeinheit ermöglicht es der Palette, die seitlichen Palettenführungsschienen zu
passieren, um das nächste senkrechte oder parallele Linienmodul zu erreichen.
Das Linienmodul, in dem der Übertrager untergebracht ist, muss 19 mm niedriger sein (als ein
Kettenlaufdraht) als das orthogonal montierte Modul. In der Entwurfsphase muss diese Bedingung erfüllt
werden, indem die Modulhöhen entlang aller Backbones bis zur Verbindung des letzten Moduls mit dem
ersten angepasst werden.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

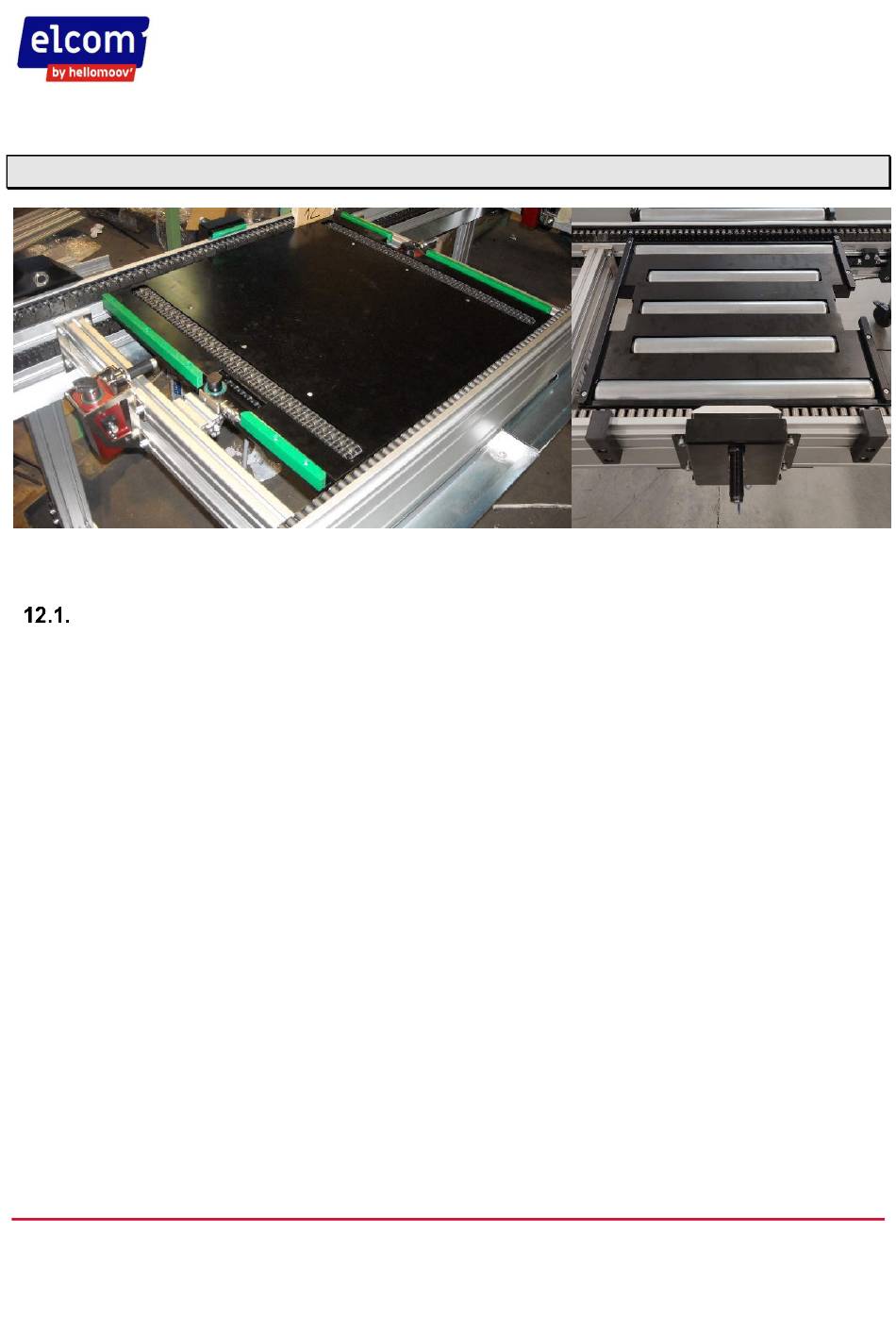

Abb. 12.1 - Ketten- und Rollenübertragung
12. ÜBERTRAGUNGEN
60Seite von 105
