Reibungskoeffizient der Palette auf der Kette (variabel je nach Schmierungsgrad)
Die Spannschlösser RECHTS und LINKS sind identisch, spiegelbildlich und funktionieren auf die gleiche
Weise, ein Zahnrad
Schraubenspannstange an der Radachse entgegengewirkt wird.

Beschreibung

Der Kettenspannkopf sorgt für das Spannen der Leitungsketten und die Wiederherstellung der Längung
aufgrund von Kettenverschleiß im Laufe der Zeit, wo ein periodisches Eingreifen durch Betätigung der
Einstellschraube erforderlich ist.
Die Baugruppe besteht aus den folgenden Komponenten:
1. Die Trägerstruktur wird aus den Stäben des Linienmoduls gefräst.
2. Ein System zum Spannen der Kette und zur manuellen Rückgewinnung der Längung befindet sich
außerhalb des Gehäuses für das Kettenrad, das in die Kette eingreift; dieses Element ist in zwei
unabhängigen Einheiten vorhanden, eine für die rechte und eine für die linke Kette.
3. Die Schutzvorrichtungen bestehen aus einer einzigen vorderen Schutzvorrichtung (Abb. 7.2), wenn das
Gerät am Ende eines Leitungsabzweigs montiert ist, und aus zwei Halbstreifen für andere Anwendungen
in Reihe und im rechten Winkel.

7.2.1. Kettenspannung Fly- Roller

Vor den Arbeiten zum Spannen der Kette muss sichergestellt werden, dass die Systeme nicht unter Druck
oder Spannung stehen, danach können die folgenden Schritte durchgeführt werden.
Heben Sie alle Paletten, die auf der Kette ruhen, von der Linie ab, auf der gearbeitet werden soll, lösen Sie
die Schrauben M8x30, Bez. B, und verwenden Sie einen 19-mm-Schraubenschlüssel an der
Einstellschraube, Bez. C (der Stift, Bez. A, dient nur als Führung für die Kopfplatten).
Nach dem Spannen der Kette die Schrauben M8x30, Bez. B, mit dem in Tabelle 2 des Kapitels
Anzugsmomente angegebenen Anzugsmoment anziehen.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH
greift in die Leitungskette

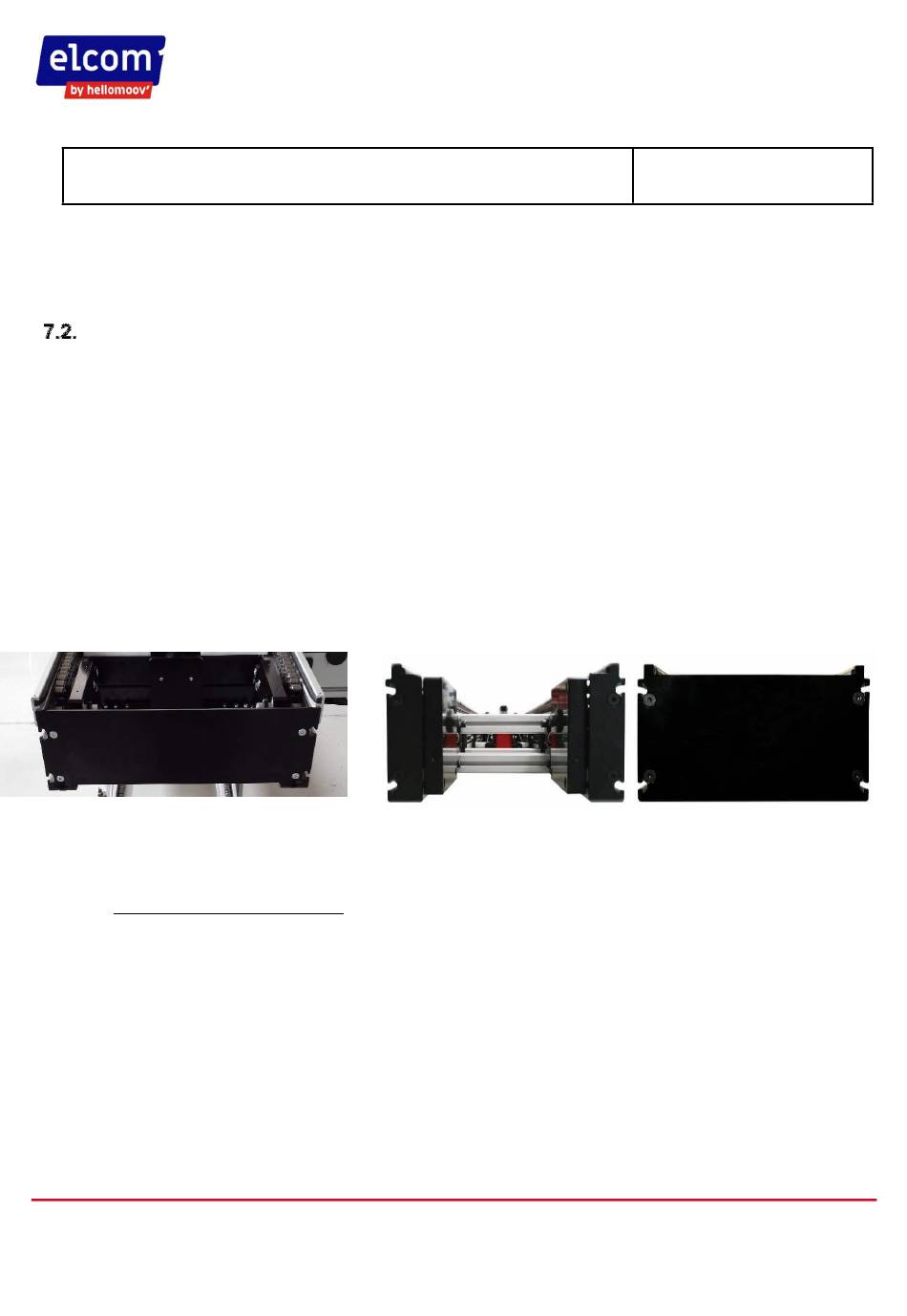

Abb. 7.2 - Schutzvorrichtungen am Kopf des Kettenspanners
ein, deren Zug durch
÷0.1 0.2
eine verstellbare
