ELCOM OMEGA light Bedienungs- Und Wartungsanleitung Seite 28

Ein Verbindungssatz - Linie (Abb. 6.6) wird verwendet, um die Stäbe zwischen aufeinanderfolgenden
Linienmodulen zu
Befestigungsschrauben, die nur an einem Ende zu befestigen sind, um ein Gleiten bei der Ausdehnung des
Aluminiumprofils zu ermöglichen.
÷ACHTUNG: Die Struktur besteht aus Aluminium, thermische Gradienten
verursachen Ausdehnungen, die bei der Montage berücksichtigt werden
müssen, aufeinanderfolgende Linienmodule müssen einen Abstand von ca. 8 -
10 mm haben, um die thermische Ausdehnung zu berücksichtigen. Die
Profilklebedübel dürfen nur auf einer Seite geklebt werden.
Ein zweiter ITEM-Universalkopf-Verbindungssatz für die Profilverbindung (Abb. 6.7) wird in eingefrästen
Nuten für eine besonders robuste Befestigung der Profile eingesetzt, die ein Linienmodul von mehr als 6
Metern bilden.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH
führen. Jedes besteht

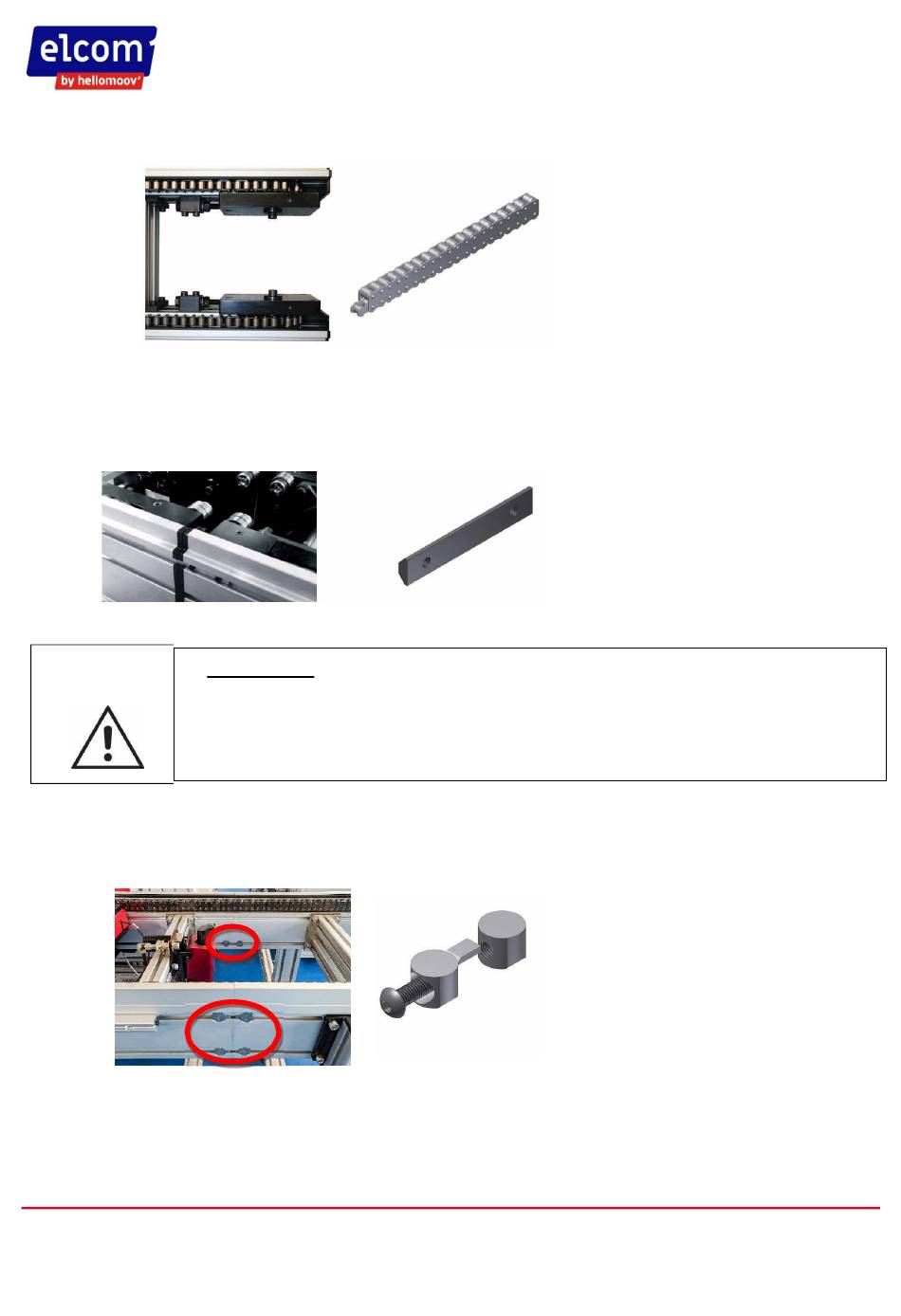

Abb. 6.5 - Rollenkette
aus Verbindungsdübeln
Abb. 6.6 - Modulverbindungssatz
Abb. 6.7 - Profilverbindungssatz
mit entsprechenden
28Seite von 105
