12.2.2. Übertragung ohne Tragegurt (BY PASS)
• Eine Trag- und Aufnahmestruktur, die den Hauptkörper der Einheit bildet und die Verankerung an den
beiden Leitungsmodulen oder Ketten ermöglicht.
• Eine Unterbaugruppe zur Bewegungsaufnahme (Zahnriemen) von einem anderen Transfergerät, das
sich auf einer der beiden Linien befindet , oder eine spezielle Antriebseinheit.
• Eine Unterbaugruppe zur Übertragung von Bewegungen auf Riemen oder Ketten.
12.2.3. Besondere Transfers
Abgeleitet vom Standard und angepasst an die Bedürfnisse des Kunden sind Sonderanwendungen möglich,
die dennoch die gleiche orthogonale Übertragungsfunktion wie die Elementträgerpalette bieten. Die meisten
Anpassungen werden so vorgenommen, dass sie sich in bestehende Anlagen und die bereits Paletten
einfügen, wobei im Einzelnen die folgenden Varianten möglich sind:
• Abmessungen des oberen Gestells, in dem die Palette untergebracht ist.
•
Hub des Transfergeräts.
•
Verwendung von verschiedenen Ketten und/oder Riemen.
•
Integration Palettenanschlags in die Transfereinheit.
Bei Wartungsarbeiten ändert sich nichts an den Verfahren oder den zu prüfenden Teilen, während die
Gesamt- und Teilezeichnungen mit den dazugehörigen Stücklisten variieren
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

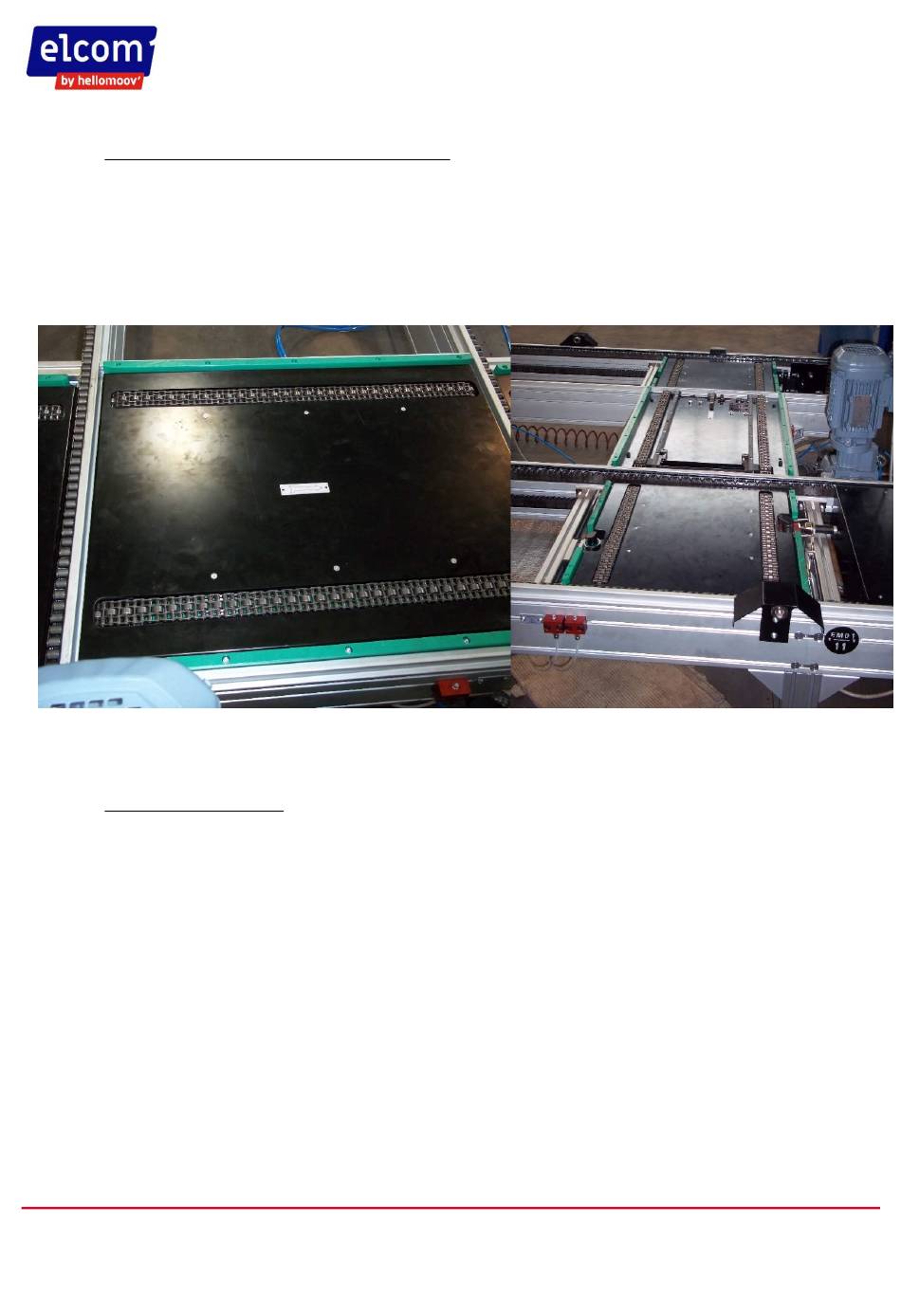

Abb. 12.3 - Bypass-Anwendungen
