15.1

Montage der Arbeitsstation

Lift- und Aufzugskonstruktionen sind in der Regel selbsttragend und müssen an den Linienmodulen
ausgerichtet und befestigt werden, wobei der korrekte Abstand zwischen dem Shuttle und den
Linienmodulen, in der Regel 10 mm, einzuhalten ist.
Die Lifte verfügen über eine eigene Tragstruktur mit verstellbaren Stütz- und Nivellierfüßen, die am Boden
befestigt werden, mit den entsprechenden Verriegelungsbügeln mit Dübeln oder Phialoiden.
15.2

Aufzugbetrieb

Die Hubeinheit ermöglicht das Umsetzen von Elementen und Paletten zwischen zwei sich überlappenden
Linienmodulen, wobei je nach Anforderung motorisierte Umsetzshuttles oder ein Paletten- bzw.
Behälterschieber oder eine Ausziehvorrichtung zum Einsatz kommen.
Bei einigen Anwendungen kann der Shuttle auch als Arbeitsplatz genutzt werden und ist daher mit allen
notwendigen Baugruppen (Anschläge, Tragegurte, Zentrierung usw.) ausgestattet.
Die bei allen Aufzügen angewandte Lösung ist ein kleines Linienmodul, das auf einem Aufzug montiert ist
(Abb. 15.2). Die Palette oder der Container fährt in das Modul ein, wird angehalten, angehoben oder
gegebenenfalls zentriert und dann auf die Ebene des unteren Linienmoduls abgesenkt. Am Ende der
Bewegung des Moduls beginnt die Bewegung des erneut und der Anschlag (pneumatischer
Gegenanschlag) wird herausgezogen; wenn die Palette oder der Behälter vollständig herausgefahren ist,
kehrt das Modul in seine ursprüngliche Position zurück.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

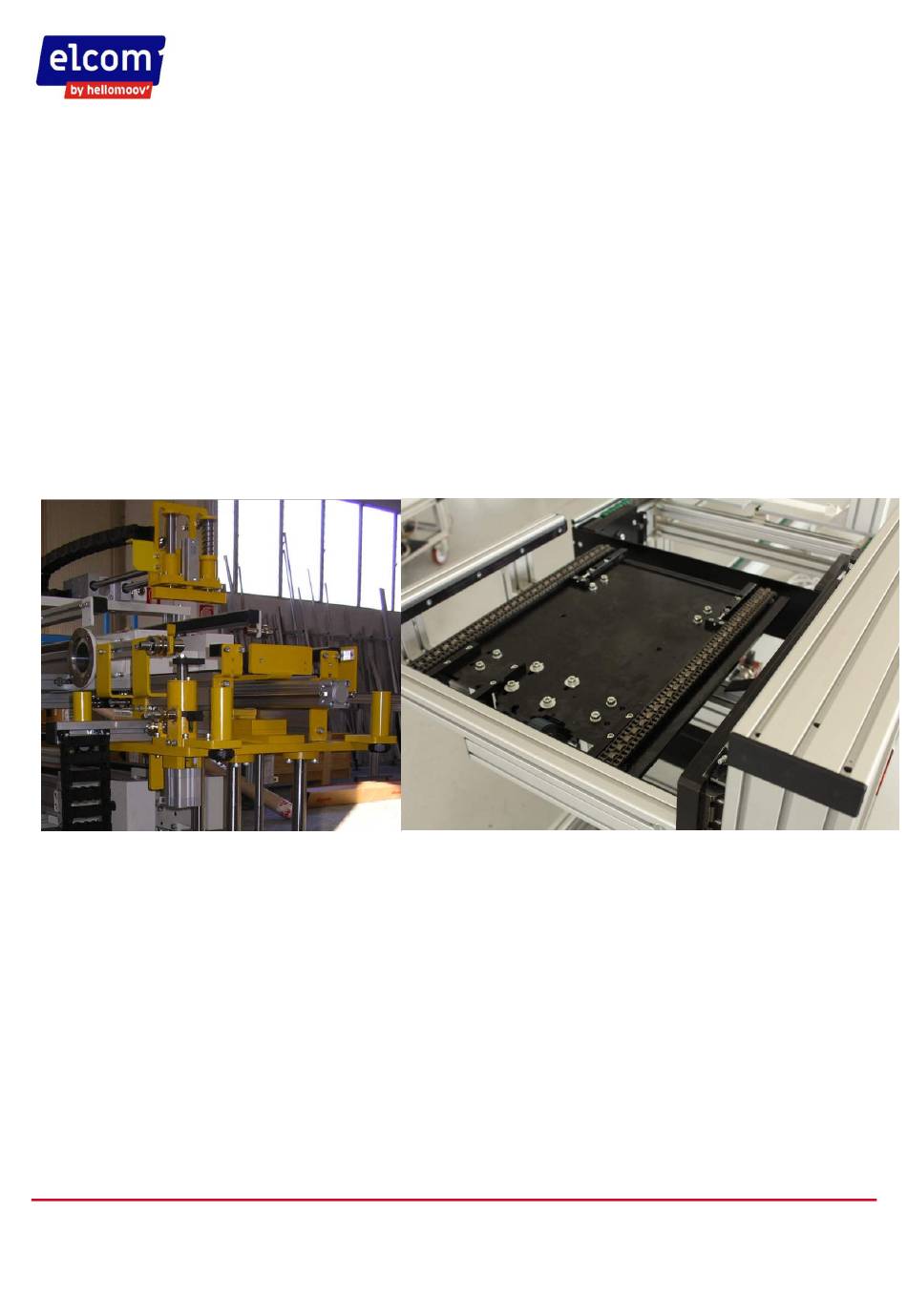

Abb. 15.2 - Elevator-Shuttle mit Stößel und motorisierter Kette.
