Modul der Linie
Das LINE MODULE ist wie folgt aufgebaut:
Die tragende Struktur (Abb. 6.2) besteht aus stranggepressten und eloxierten Profilen aus
Aluminiumlegierung mit Nuten, die die Montage der Baugruppen und des Zubehörs ohne weitere
Bearbeitung ermöglichen. Sie ermöglichen auch die einfache Montage der Geräte des Kunden.

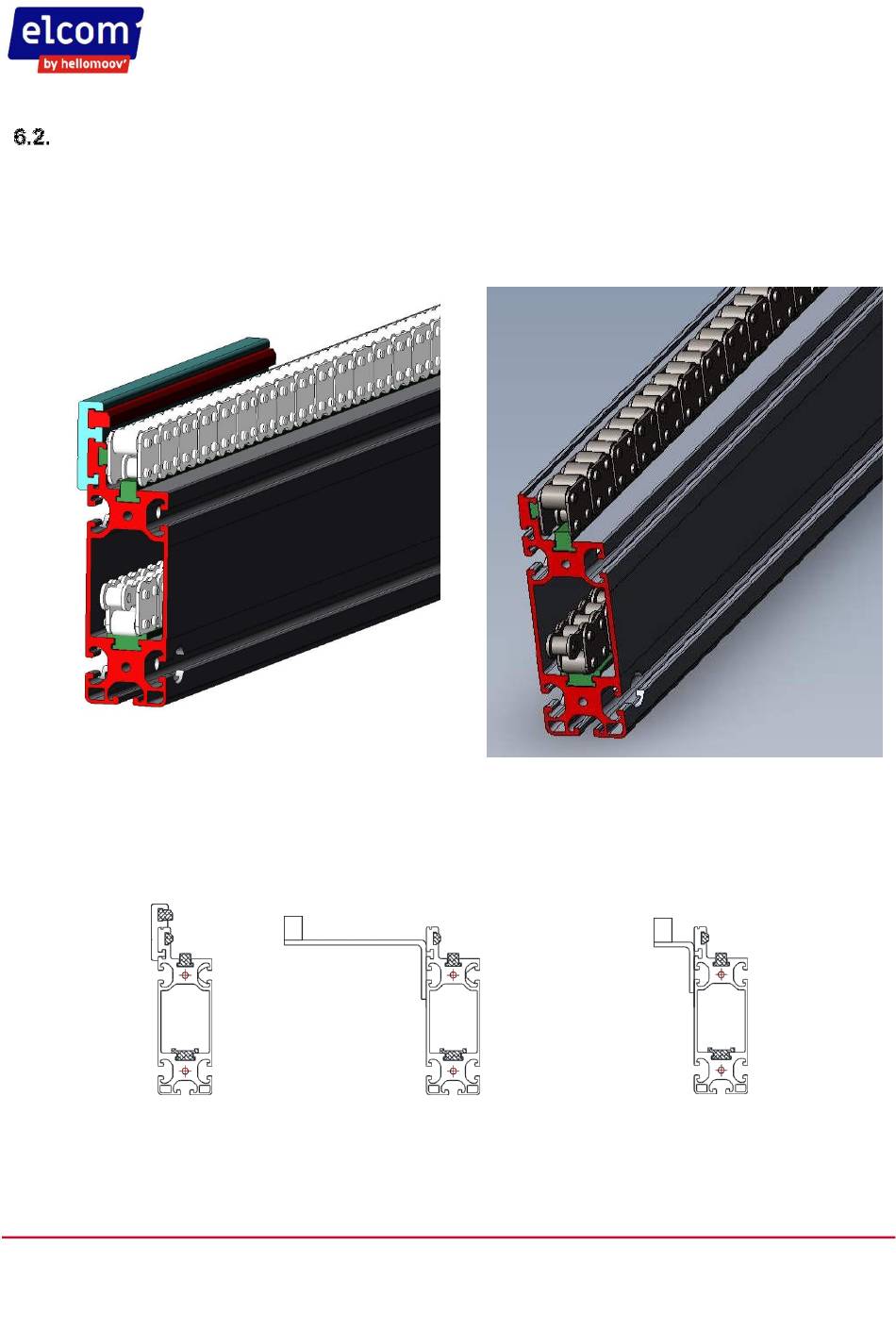

Abb. 6.2 - CEDI OMEGA Profile aus Leichtmetalllegierung ohne und mit Palettenführung
Die Palette und die Ketten gleiten auf Nylonführungen, die mit Dübeln oder durch die Endplatten in die
entsprechenden Profilnuten eingesetzt und arretiert werden (Abb. 6.3).
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH
Abb. 6.3 - Omega-Lichtprofil mit Standard- und Außenführungen
