Das Standard-Förderband von OMEGA erfüllt auch die Funktion der Arbeitsstationen in seiner Entwicklung,
indem es die Palette entsprechend der Notwendigkeit der Bearbeitung des Elements ausrichtet.
Die Transportpalette macht im Laufe ihrer vorbestimmte Stopps (Zwischenstopps).

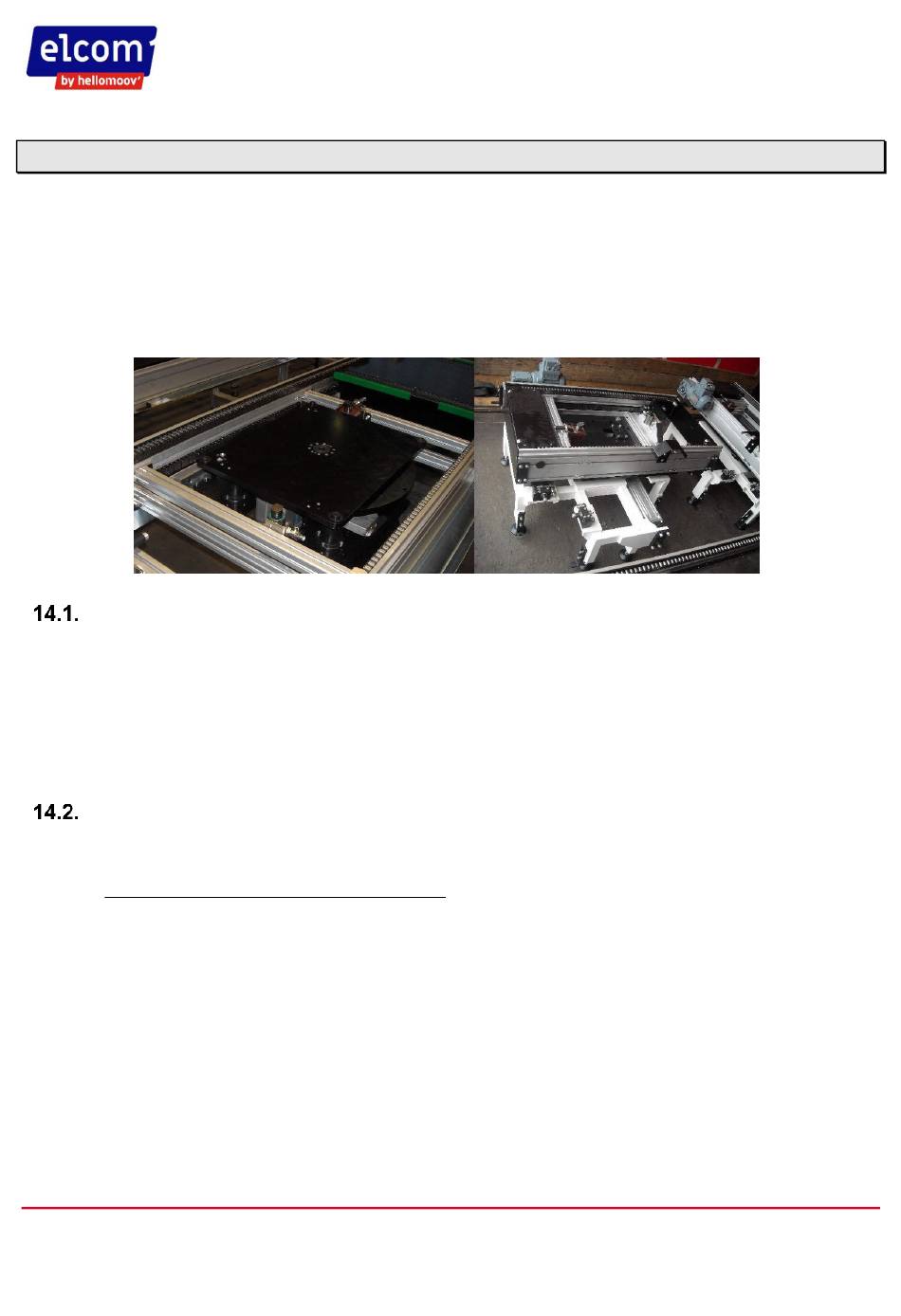

Abb. 14.1 zeigt Beispiele für eine Palettendrehstation, bestehend aus Anschlag und Gegenanschlag, Hub-
und Drehtisch oder Drehvorrichtung, die pneumatisch oder motorisch betrieben werden kann.
Abb.14.1 - Heben und Drehen von Paletten - Palettendrehvorrichtung

Montage der Arbeitsstation

Unabhängig von der Art der Leitung ist die Montage wie folgt vorzunehmen: Anschläge und
Gegenanschläge sind auf den Leitungszwischenstücken vormontiert.
Die Abstandshalter mit den verschiedenen Komponenten werden an den Profilen des Linienmoduls gemäß
den auf dem Verlegeplan angegebenen Abmessungen befestigt.
Die Drehtische können entweder am Linienprofil oder direkt an der Stationsplattform befestigt werden, während
die Rotatoren über eine eigene Bodenpalette verfügen.

Komponenten

Die verschiedenen Arten von Stationen werden im Folgenden vorgestellt und beschrieben:

14.2.1. Arbeitsplatz mit Palettenlift und Rotation

Die Baugruppe ermöglicht es, Palette auf Kettengleitdraht zu stoppen, und verhindert außerdem, dass sie
aufgrund der Gegenbremse, die einen unidirektionalen Durchlauf der Palette ermöglicht, abprallt.
Wie bei der Palettenhebevorrichtung besteht diese Einheit aus zwei Anschlägen und einem Gegenanschlag,
die erforderlich sind, um die Palette in ihrer Position zu halten und um sie zentrieren und anheben zu
können.
