15.3 Linearführungen - Einbau und Austausch

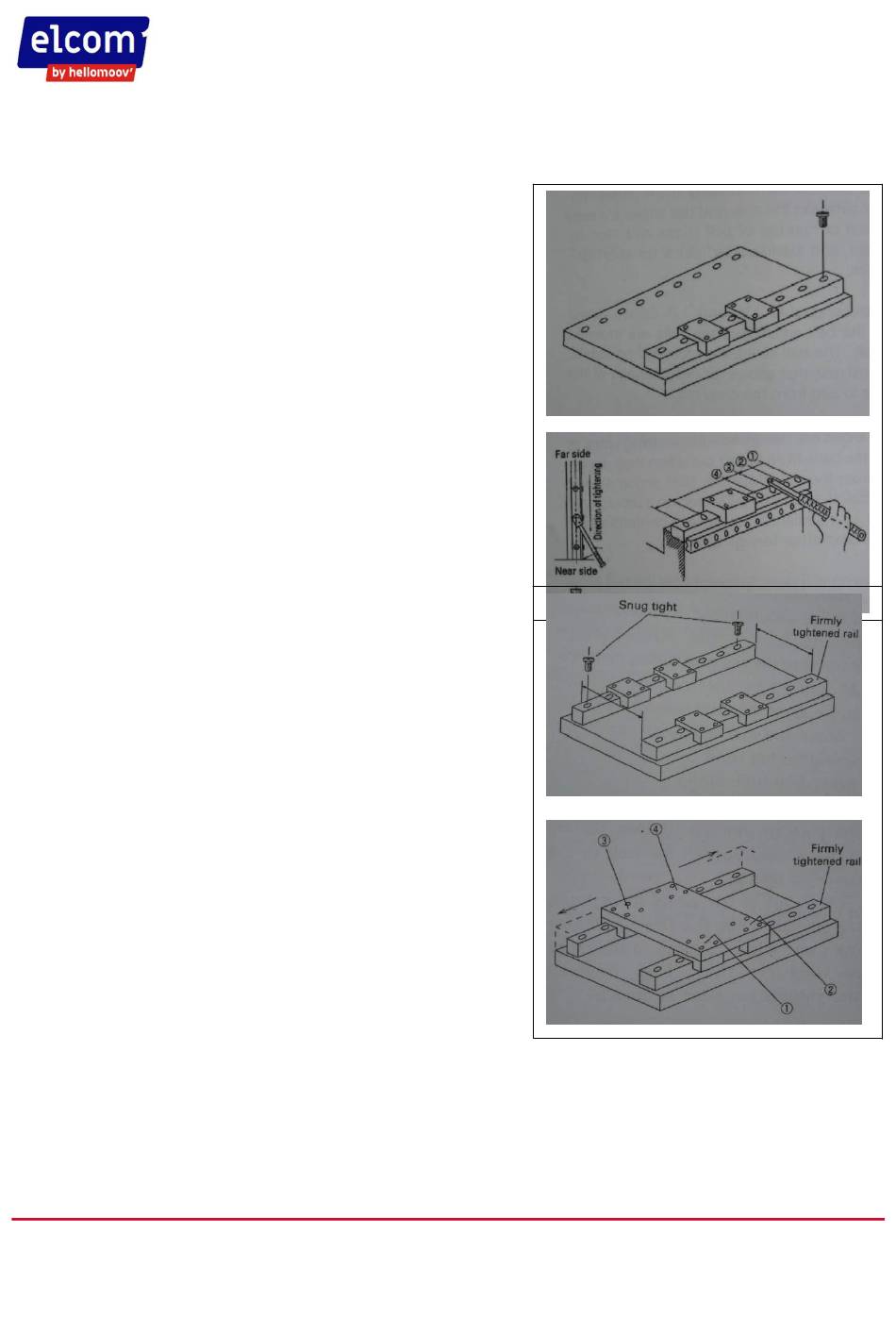

Bei der Montage muss besonders auf die Ausrichtung der
Führungen geachtet werden. Sind auf beiden Seiten des
Maschinenrahmens
Werkzeugen bearbeitet, dürfen die Führungen nur mit der
durch die Längsnuten gekennzeichneten Seite an diesen
Flächen anliegen.
Beim Anziehen der Befestigungsschrauben ist auch
darauf zu achten, dass die Schienen gut anliegen.
Wenn die seitliche Bezugsfläche nur für eine Schiene
vorhanden ist, muss sie wie oben beschrieben montiert
werden
Richten Sie dann die zweite Schiene wie folgt aus:
Montieren Sie eine Stützplatte auf den beiden Laufwagen
der ersten Schiene (bei großem Abstand der Schienen
setzen Sie die Platte auf die zweite Schiene), montieren
Sie eine Messuhr auf der Platte und setzen Sie den
Messfühler auf die seitliche Auflagefläche (mit Nut) der
Schiene, richten Sie die Schiene aus und ziehen Sie die
Befestigungsschrauben nacheinander fest.
Die Ausrichtung der zweiten Schiene kann auch wie folgt
vorgenommen werden. Richten Sie die zweite Führung
ungefähr
Sie die Befestigungsschrauben leicht an. Montieren Sie
dann den Tisch auf den Schienen, indem Sie die
Befestigungsschrauben beiden Führungswagen der
ersten Schiene und eine der zweiten Schiene anziehen.
Verschieben Sie dann den Tisch entlang Schienen und
ziehen Sie dabei die Befestigungsschrauben der zweiten
Schiene an. Zum Schluss bringen Sie den Tisch wieder
an seinen Ausgangspunkt zurück und ziehen die
Befestigungsschrauben der zweiten Schiene an.
Bewegen Sie das Brett erneut, um zu prüfen, ob es harte
Stellen gibt. Wenn ja, justieren Sie die Ausrichtung an
diesen Stellen neu.
