Die Hubhöhe ist mit einem Zylinderhub von 25 mm festgelegt, um eine Anhebung der Palettenplatte von
den Ketten zu erreichen, die den 14 mm entspricht, die erforderlich sind, damit sich die rotierende Palette
über Führungsschienen des Linienmoduls befindet.
Die Drehung kann mit pneumatischen Drehantrieben bei 90° und 180° oder mit manueller Drehung und
Blockierklappe alle 90° der Palettendrehung erfolgen.
Bei Paletten mit sehr breiten Zentren ist ein höherer Hub erforderlich, um mit der Steigplatte gleichmäßig
über die Palettenführungen des Linienmoduls zu fahren.
Die Palettenrotation kann pneumatisch oder motorisch erfolgen.

14.2.2. Arbeitsplatz mit Palettendrehvorrichtung

Eine weitere Lösung für die Palettendrehung, die es ermöglicht, die Palette zu drehen und in ein
senkrechtes Linienmodul zu überführen, ohne zwei Einheiten verwenden zu müssen, ist der Rotator.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

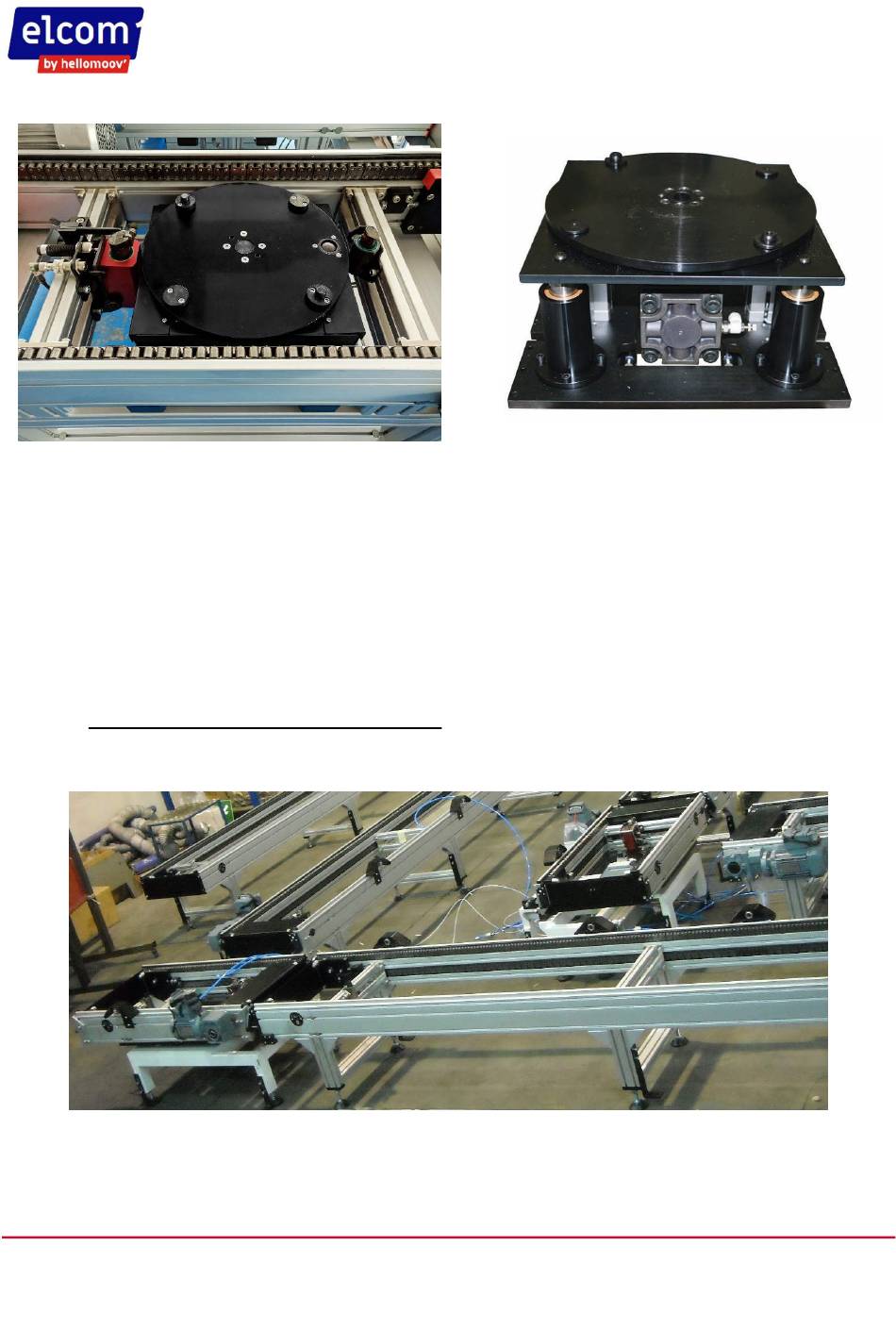

Abb. 14.2 - Drehtisch
Abb. 14.3 - Rotatoren
