13.2.2. Arbeitsstation mit Palettenaufsatz

Die Baugruppe ermöglicht es, die von der Anlage beförderte Palette in einer präzisen Position zu stoppen,
so dass sie zentriert und mit einer präzisen mechanischen Rückkopplung mit der Hubeinheit angehoben
werden kann.
Diese Baugruppe besteht aus den im vorigen Absatz genannten Teilen sowie einer Palettenhebe- und
Zentriereinheit (Abb. 13.3) und wird im Allgemeinen durch pneumatische Magnetventile gesteuert, die
elektrisch nach einer korrekten Sequenzlogik geregelt werden.
Die Haupteinheit der Baugruppe, die sich von der zuvor beschriebenen unterscheidet, ist die "LIFT"-Einheit,
die aus einer Struktur besteht, die durch einen Pneumatikzylinder vertikal bewegt wird und durch
Gleitstützen geführt wird. Die Dimensionierung der Steigvorrichtung hängt von der Größe der Palette und
den Gewichten ab.
Es kann auch notwendig sein, dass der Hub größer ist als die klassischen 5 mm Freigabe von der Kette,
wodurch der Anschlag nicht mehr in Kontakt mit der Palettenplatte ist und der Stoßdämpferschub dazu
neigt, Anschlagkopf unter die Palettenplatte zu drücken, die nicht mehr gehalten wird und in Kontakt mit den
Ketten gehen würde.
Die Möglichkeit, Anschlag in gerader Position zu halten, wird durch eine mechanische Befestigung
gewährleistet, die Kopf und sich von ihm löst, wenn der Anschlag herausgezogen werden soll.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

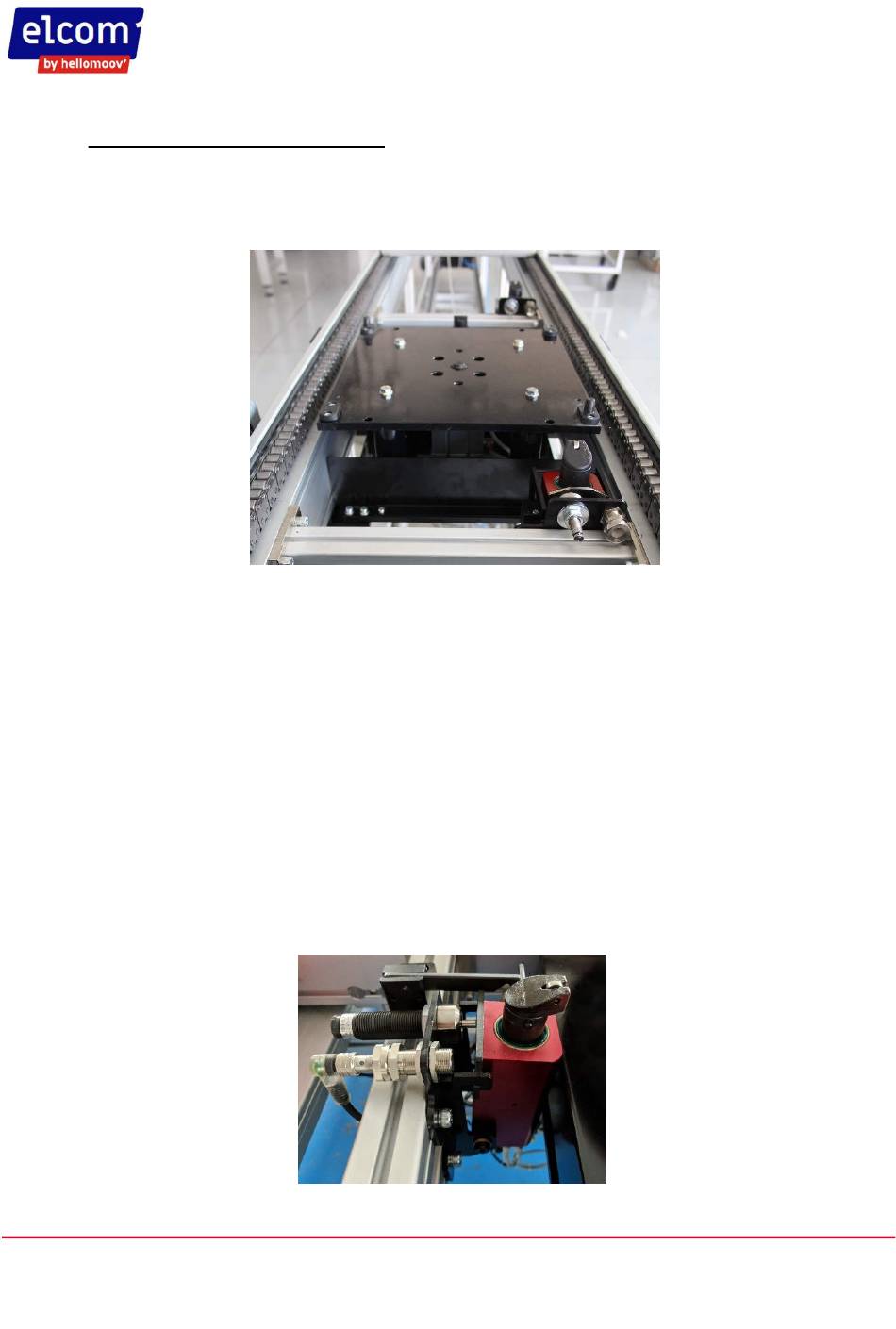

Abb.13.3 - Palettenlift
