13.2.8. CEDI gepolsterte Palettenanschlagdämpfer
Die gepolsterten Standardanschläge von CEDI sind mit einem einstellbaren Stoßdämpfer ausgestattet, so
dass auf der gesamten Strecke derselbe Stoßdämpfer verwendet werden kann, auch wenn sich das
Palettengewicht unterwegs erheblich ändert.
Die Position des Abbremsers befindet sich auf der gleichen Trägerstruktur wie der Palettenanschlag (Abb.
13.9), der Befestigungsring ist gleichzeitig der Anschlag des Anschlagdämpfungshubs. Gleichzeitig wird der
Sensor zur Erfassung der Palettenposition am Anschlag montiert.
Stoßdämpfer werden auch auf Omega-Linien eingesetzt, um die Ankunft der Paletten auf den orthogonalen
Transfers abzufedern, und auf pneumatischen Drehtischen, um die Ankunft in den beiden
Tischdrehpositionen abzubremsen.
Abb. 13.10 - Stoßdämpfer am äußeren Seitenanschlag.
Nachfolgend finden Sie die technischen Daten und die Abmessungen der Stoßdämpfer, die normalerweise
für die Omega-Linien light und one verwendet werden und die alle einstellbar sind:
- mit Gewindekörper M20x1,5 - Standard
- mit M14x1,5 Gehäuse
- mit M10x1 Gehäuse
Unter 10 kg ist es ratsam, ungedämpfte Anschläge zu verwenden.
elcom Deutschland GmbH
BENUTZER- UND
WARTUNGSHANDBUCH

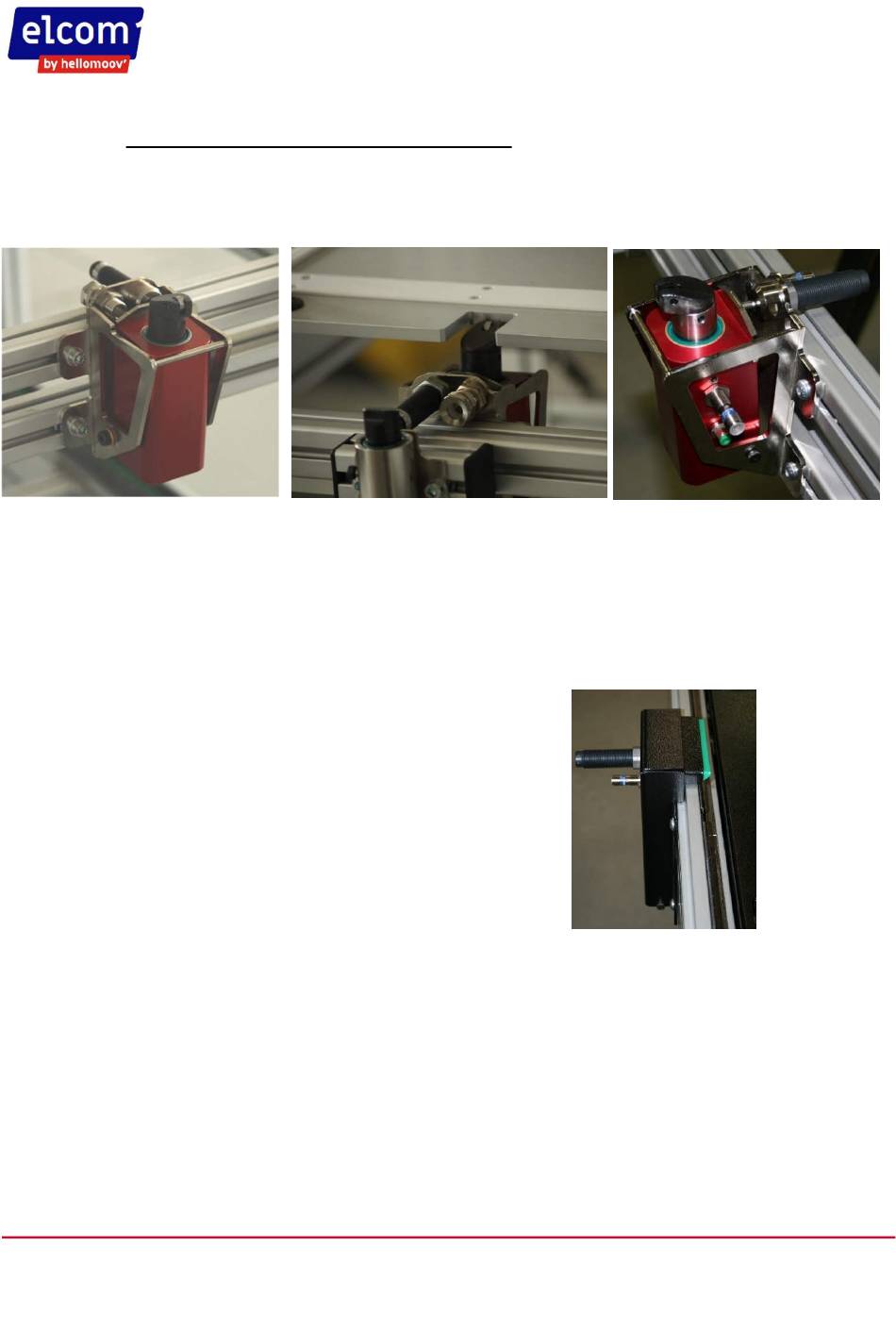

Abb. 13.9 - Stoßdämpfer an den Anschlägen.
