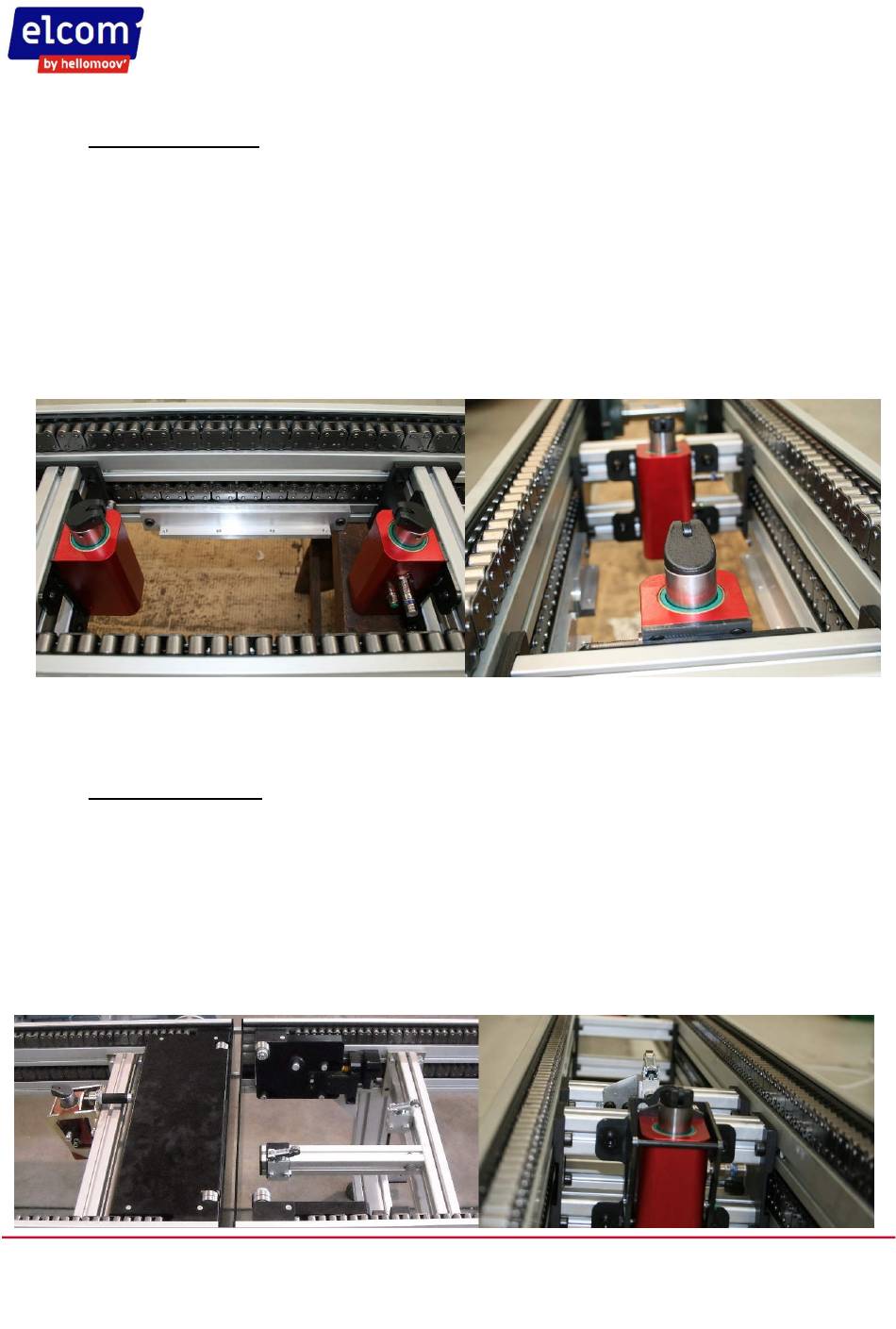

13.2.5. Zwei-Wege-Sender

Die Bedingung, eine Palette in eine Arbeitsstation hinein und von derselben Eingangsseite wieder
herausbringen zu können, findet sich in vielen Anwendungen, zum Beispiel in kleinen, parallel zueinander
liegenden und an denselben Backbone angeschlossenen Regalen.
Die Palette muss bei der Ankunft am Standort mit einem mechanischen Anschlag versehen sein
(Palettenanschlag) und hinten festgehalten werden, um ein Aufschaukeln zu vermeiden und um zu
verhindern, dass sie ihre Position verliert, wenn sie auf das Element einwirkt, das die Palette transportiert.
Die Lösung ist möglich durch die Montage von zwei gegenüberliegenden Anschlägen, von denen der erste
als klassischer Palettenanschlag funktioniert, während der zweite mechanisch als Gegenanschlag bei der
Ankunft der Palette wirkt und die Rückkehr der Palette mit ihrer Entnahme ermöglicht.
Der Anschlag, der die Palette stoppt, ist normalerweise ohne Absaugung, Sie können wählen, ob er
gedämpft ist oder nicht; der Anschlag mit Rücklaufsperre hingegen hat eine Absaugung, muss aber ohne
Dämpfung sein.

13.2.6. Unterbrecherstation

Mit einem Palettenanschlag, der nur pneumatisch an ein pneumatisches Hebelventil gekoppelt und
angeschlossen ist, kann Palettenspeicher-Pausenstellung realisiert werden. Das dem Anschlag
nachgeschaltete Ventil wird von der Palette, die den Anschlag passiert hat, angesteuert und unterbricht
daher die Luftzufuhr, wodurch der Anschlag in der eingefahrenen Position gehalten und die nachfolgende
Palette angehalten wird. Wenn der Hebel losgelassen wird, wird die Luftzufuhr zum Anschlag
wiederhergestellt, der dann herausgezogen wird, so dass sich die Palette vorwärts bewegen kann.
