Heaty Racun 300 Advanced Plus | Transport, Installation und Inbetriebnahme
• Verbinden Sie den Anschluss Befüllung/Nachspeisung mit der Trinkwasserlei-
tung. Verwenden Sie hierbei die mitgelieferte Siebdichtung, um Störungen
des Umschaltventils zu vermeiden:
• Verwenden Sie beim Anschluss an die Trinkwasserleitung eine Füllkombina-
tion des Herstellers (siehe Abschnitt „6.4 Ersatzteile und Zubehör" auf Seite
52).
• Das Trinkwasser darf eine Temperatur von 25° C nicht überschreiten und
muss frei von Schwebstoffen sein. Schalten Sie eine entsprechende Filteran-
lage vor, falls erforderlich.
• Die Trinkwasserleitung muss bei der Befüllung von Heizungs- oder Kühlan-
lagen mindestens einen Fließdruck von 1,5 bar aufweisen. Die Füllkombina-
tion verursacht einen Druckverlust von ca. 1 bar. Setzen Sie eine geeignete
Druckerhöhungsanlage ein, falls der Systemdruck höher sein muss als der
Fließdruck der Trinkwasserleitung.
• Stellen Sie sicher, dass die Installationsarbeiten fachgerecht ausgeführt wer-
den und das Ergebnis den einschlägigen Vorschriften und Bestimmungen
entspricht.
28
Transport, Installation und Inbetriebnahme | Heaty Racun 300 Advanced Plus

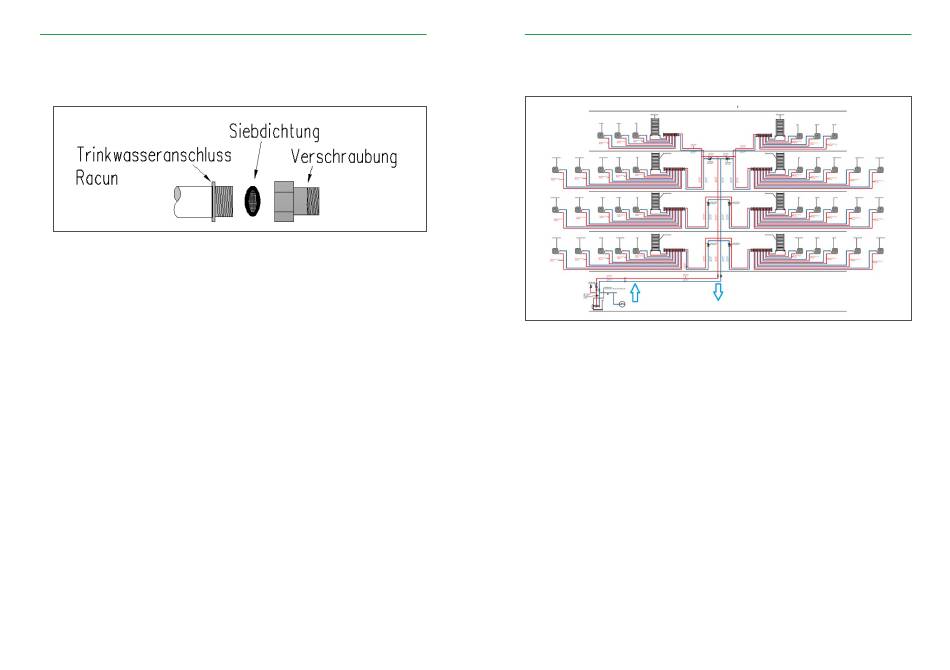

Folgende Abbildung zeigt ein Beispiel für den Anschluss des Gerätes im Bypass-
Verfahren:

Bild 4-8: Anschlussschema Bypass-Verfahren
